2024年10月15日，河南省住房和城乡建设厅为加强城市轨道交通工程供电系统施工质量管理，统一河南省城市轨道交通工程供电系统施工质量的验收标准，保证工程质量，制订河南省《城市轨道交通工程供电系统施工质量验收标准》（征求意见稿）。
本标准适用于河南省城市轨道交通新建、改建、扩建线路建设中牵引供电系统施工质量的验收。
PDF文档信息
免费
名称：2024.10.15-河南省《城市轨道交通工程供电系统施工质量验收标准》（征求意见稿）.pdf
本标准是河南省为加强城市轨道交通工程供电系统施工质量管理、统一验收标准而编制的工程建设地方标准。本标准适用于河南省范围内新建、改建、扩建线路中牵引供电系统施工质量的验收全过程。本标准贯彻了“验评分离、充实内容、严格程序、强化检测、明确责任”的编制思想，全面覆盖了从设备基础预埋件安装、变电所设备、系统电缆敷设、接触网架设到综合自动化系统调试及可视化接地系统等各环节。本文详细规定了各分项工程的质量控制要求、验收方法、验收程序及质量标准，明确了建设各方在施工质量控制中的职责，严格了材料进场验收和施工质量检测的程序及方法，是保障供电系统工程质量的关键依据。
系统构成与验收范围
本标准构建了完整的供电系统单位工程，涵盖变电所、系统电缆、电力监控与电能质量管理、杂散电流监测与防护、接触轨、柔性及刚性架空接触网、可视化接地等分部工程，并提供了单位工程观感质量评定的具体标准。各分部工程按工种、工序和设备进一步细分为分项工程与检验批，实现了全过程、分层次的精细化质量控制。
核心质量控制要求
本标准突出对关键环节的严格把控。工程施工前须完成样板工序验收，施工中强调材料、设备的进场检验与复检，严禁使用不合格产品。标准明确了主控项目和一般项目的检验标准，其中主控项目要求全部合格，尤其针对接地装置、变压器安装、盘柜绝缘及电缆敷设等涉及安全与功能的关键部位，提出了具体的电气试验、绝缘测试及交接试验要求。
系统调试与开通送电
本标准强调了系统调试与送电开通的程序性和安全性。变电所受电启动前须完成全部设备的单体及整组传动试验，并进行三次空载合闸冲击试验，空载运行后方可向接触网送电。接触网送电前必须完成各供电臂的绝缘电阻测试和导通试验，并按分级速度进行冷滑试验，确保受电弓平稳通过关节、道岔等关键部位，确认无任何异常后方可进行热滑带电运行试验。

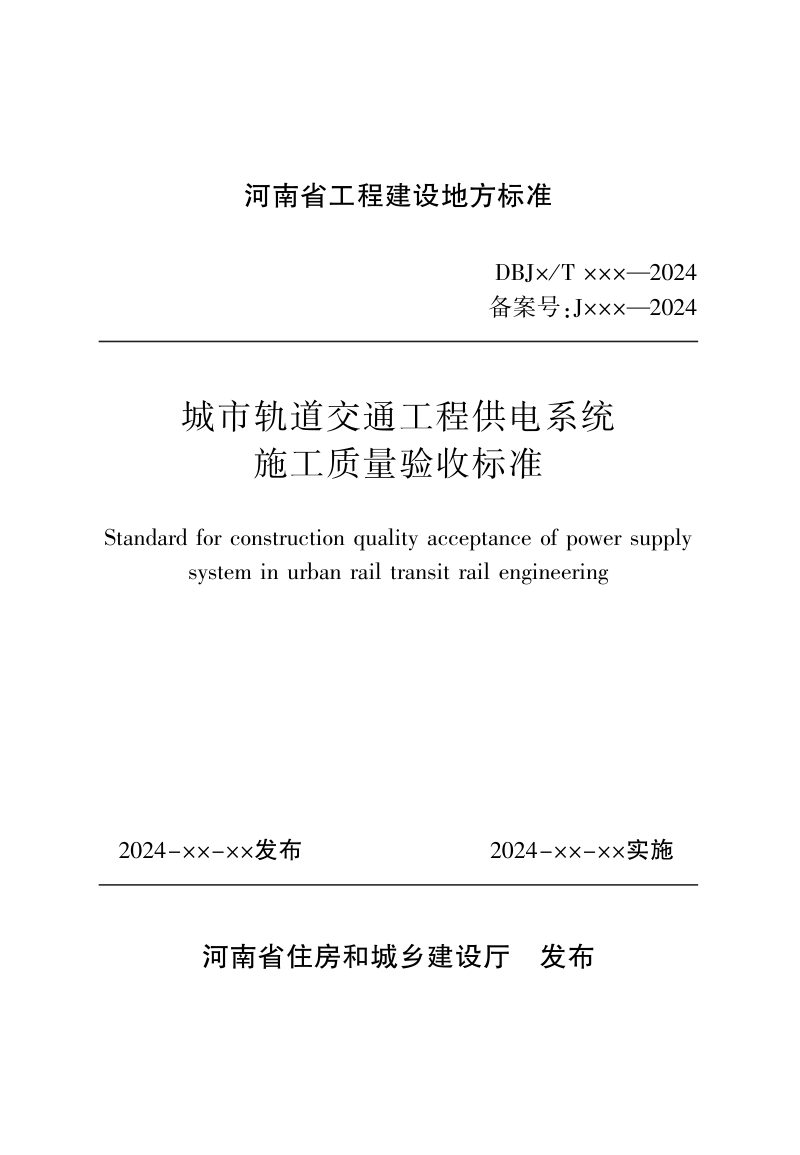

第 1 页

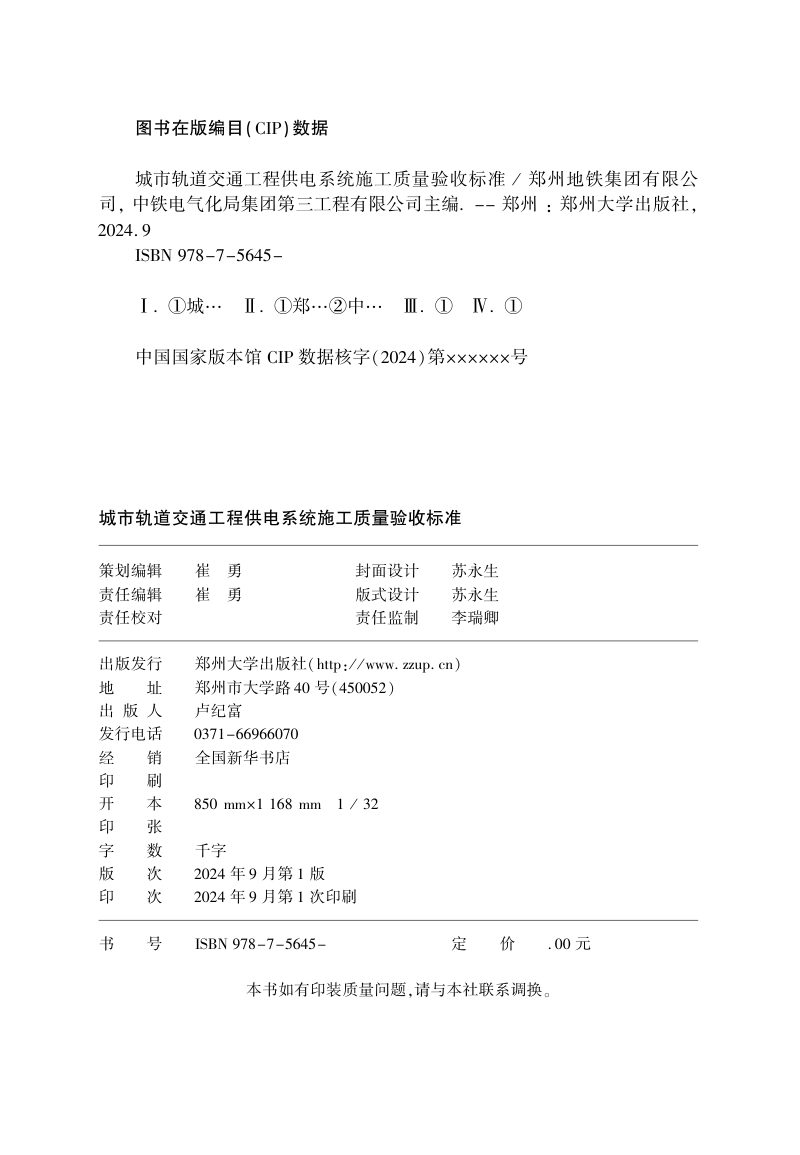

第 2 页

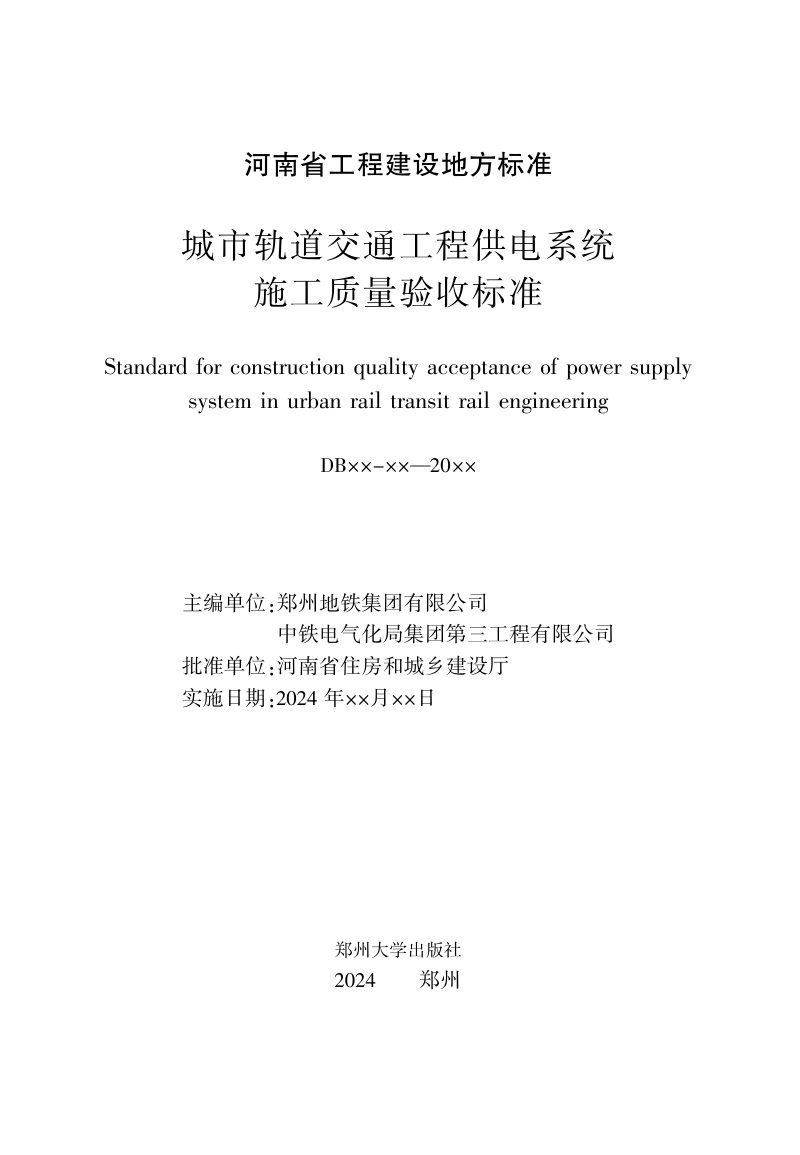

第 3 页
已加载前 3 页，共 184 页
