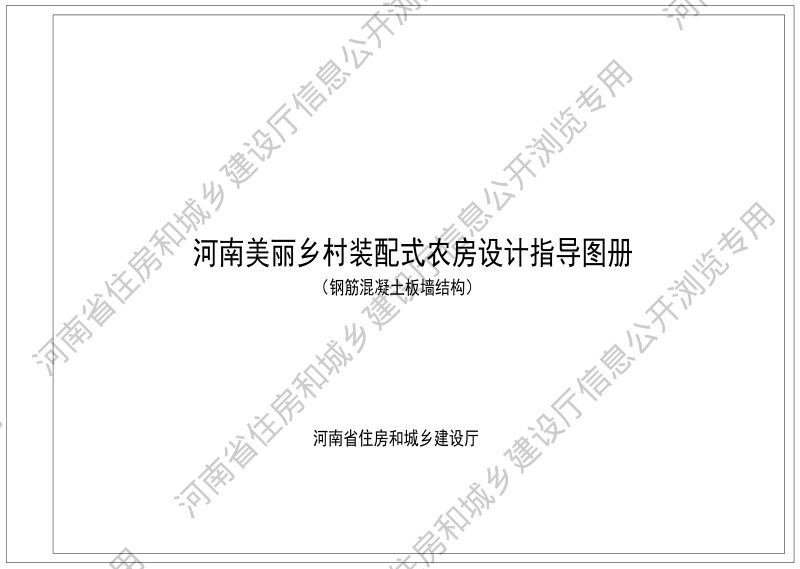

河南美丽乡村装配式农房设计指导图册（钢筋混凝土板墙结构）

本图册为河南省住房和城乡建设厅组织编制的装配式农房设计指导文件，以钢筋混凝土板墙结构为核心技术路径，面向寒冷地区二层及以下新建农村住房工程。本图册提供了220㎡、130㎡、150㎡三种典型户型的建筑、结构及节点详图示例，涵盖设计总说明、预制构件设计、节能防水、隔声适老化等全专业内容。本图册系统阐述了装配式混凝土板墙结构从设计、生产、运输到施工验收的全流程技术要求，明确了外围护墙采用预制钢筋混凝土墙板、内隔墙采用装配式墙板或ALC板材、楼板采用桁架钢筋混凝土叠合板的技术方案，并对连接构造、一体化装修、太阳能光伏及防雷接地等作出规定，旨在为设计、施工及部品生产单位提供标准化技术参考。

结构与材料体系

本图册以装配式混凝土板墙结构为体系，设计工作年限50年，抗震设防烈度7度。外围护墙采用预制200mm厚钢筋混凝土墙板，内隔墙选用装配式钢筋混凝土墙板或蒸压加气混凝土板材，楼板采用130mm厚桁架钢筋混凝土叠合板。主要材料为C30混凝土、HRB400级钢筋，预制构件节点采用套筒灌浆连接，钢材选用Q235B或Q355B，确保结构安全可靠。

装配式技术集成

本图册贯彻标准化设计、工厂化生产、装配化施工理念，涵盖建筑集成技术、协同设计、预制构件深化设计等环节。强调模数协调与管线预留预埋，外围护系统采用挤塑聚苯板外保温与防火隔离带结合的做法，外门窗宜采用断热铝合金中空玻璃窗，并注重防水密封与热桥阻断。一体化装修要求预留预埋安装方式，实现结构与装修协同。

品质与性能保障

本图册对节能、防水、隔声、适老化及防火等性能作出细致规定。节能设计满足寒冷地区围护结构传热系数限值，屋面与外墙设置防火隔离带；防水工程分级设防，屋面、露台、卫生间等部位均有明确构造层次；隔声设计对分户墙、楼板及外窗提出空气声隔声指标；适老化设计关注老年人通行、操作及求助需求，体现人性化关怀。
