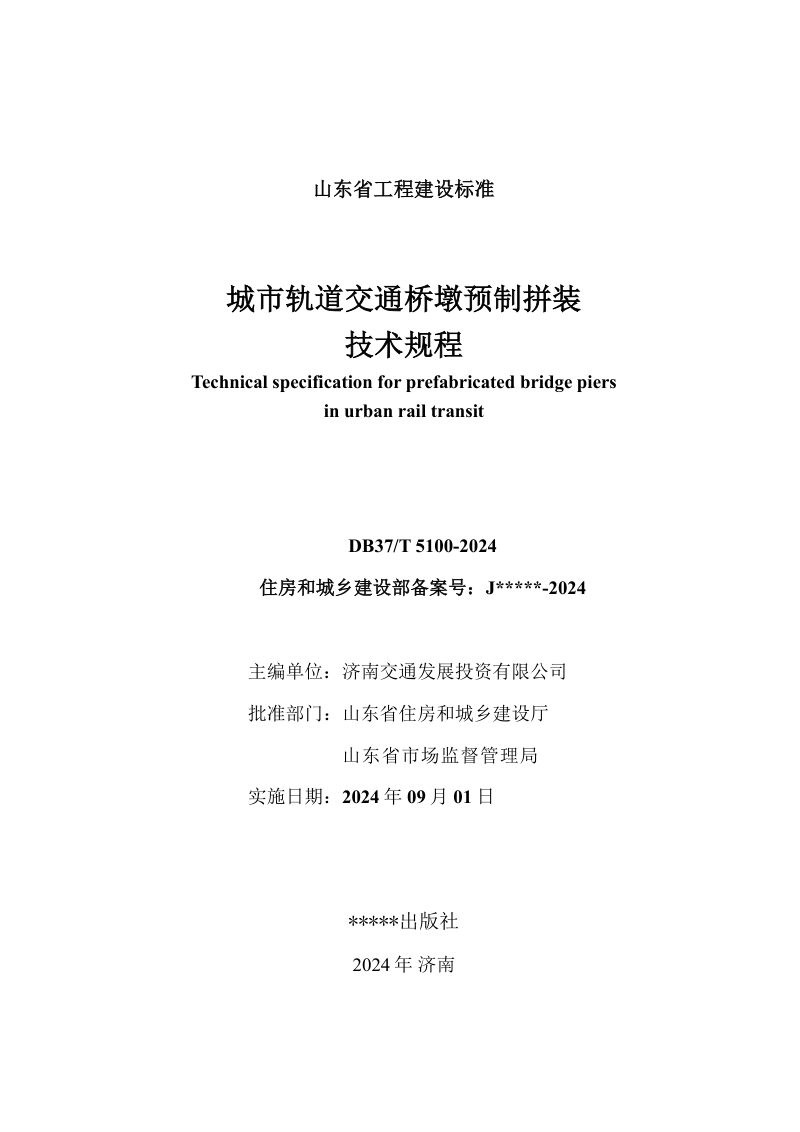

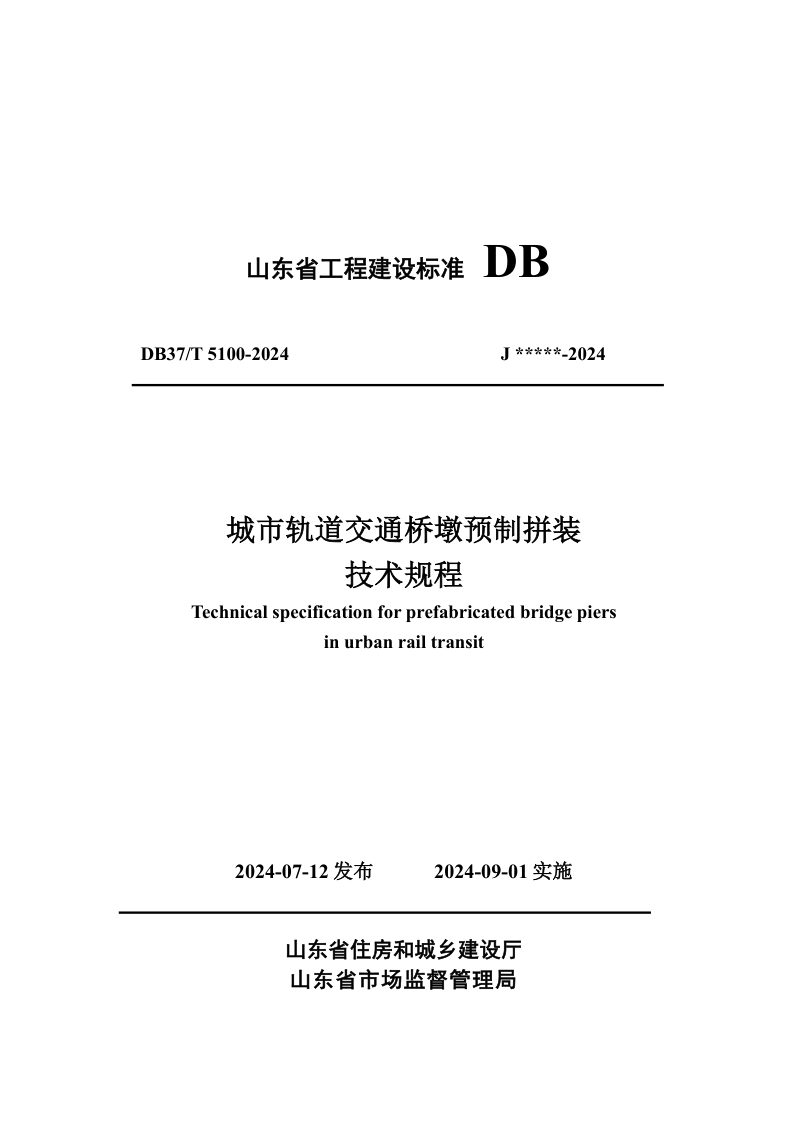

山东省《城市轨道交通桥墩预制拼装技术规程》DB37/T 5100-2024

本规程是山东省城市轨道交通预制拼装桥墩施工与质量控制的标准化文件，在2017版基础上修订而成。本规程聚焦抗震设防烈度7度及以下地区的城市轨道交通桥墩工程，围绕灌浆套筒连接与灌浆波纹管连接两种核心拼装方式，从材料选择、拼装构造设计、预制生产、运输安装到灌浆连接工艺及全过程质量验收，作出了系统性的技术规定。本规程强调预制构件的工厂化精度控制，要求连接套筒与波纹管定位偏差严格控制在±2mm以内，并建立了首件验收、样板引路、BIM信息化管理等制度，旨在推动桥墩施工向标准化、集约化、绿色化方向转变，为山东省城市轨道交通高架区间建设提供了统一的技术依据。

材料与构造体系

本规程规定了预制桥墩所用混凝土、钢材、灌浆料、连接套筒及波纹管等关键材料的性能指标与检验要求。在拼装构造上，明确了墩柱与承台、盖梁及节段间的连接构造细则，包括套筒净保护层厚度不小于35mm、波纹管锚固长度不低于24倍钢筋直径等量化规定，并对7度抗震区的塑性铰区域箍筋加密提出了延伸要求，从源头保障连接节点的受力和抗震性能。

预制与拼装施工工艺

本规程对墩柱与盖梁的竖向预制、钢筋笼胎架制作、连接套筒精准定位以及构件存放等环节提出了详细要求。在运输及安装阶段，规定了匹配拼装、调节垫块找平、砂浆垫层铺设等关键工序的流程控制，并明确了灌浆作业应采用压浆法、浆料须在30分钟内使用等操作准则，确保预制构件由场内制作到现场拼装成桥的整体精度与连接可靠性。

质量验收体系

本规程建立了覆盖材料进场检验、预制构件制造验收和安装验收的全链条质量管控体系，将预制拼装桥墩按分部工程进行验收，过程资料按单个构件归档。明确了主控项目与一般项目的抽检比例，并对灌浆密实度、试块强度等关键指标设置了强制性验收条款，同时对不合格检验批的处理程序作出了规定，保障工程质量可追溯、可控制。
