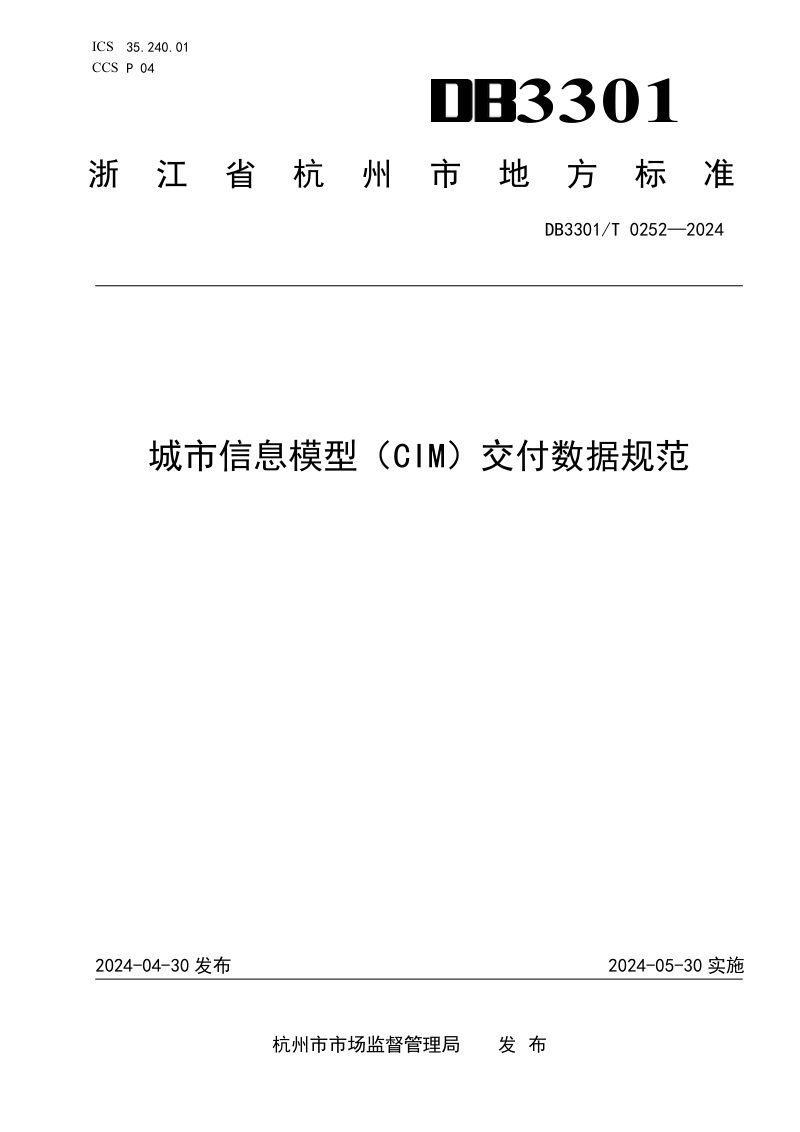

浙江省杭州市《城市信息模型（CIM）交付数据规范》DB3301/T 0452-2024

本规范是杭州市地方标准，旨在统一城市信息模型（CIM）交付数据的构成、内容与格式要求。本规范以CIM分级分类体系为基础，系统规定了时空基础数据、资源调查数据及工程建设数据三大核心板块的交付标准。在数据框架上，本规范明确了CIM数据应涵盖CIM模型成果、时空基础、资源调查、规划管控、工程建设、城市部件、政务管理及物联感知八类数据，并统一了坐标系、高程基准与时间系统。在数据深度上，本规范对各类数据的几何表达精度、信息深度等级、文件组织命名及交付格式均设定了可操作的技术规则，特别针对地质三维模型、地下管线、综合管廊、城市轨道交通及建筑信息模型（BIM）等关键对象，细化了从勘探孔数据到竣工模型的全流程交付要求，确保城市地上地下、室内室外多维空间数据的标准化整合与高效汇聚。

时空基础与资源调查数据规则

本规范将时空基础数据划分为二维与三维两大类，分别对遥感影像、地理空间框架、地名普查、全景影像以及DEM、DSM、激光点云、实景三维模型等成果的坐标系、分辨率、网格尺寸和元数据结构作出具体规定。资源调查数据方面，本规范详细定义了国土调查、地质调查、耕地资源、水资源及房屋普查等数据引用标准，并针对地质调查专门规定了勘探孔数据表结构、地质专题图层矢量格式及地质三维模型结合表内容，同时将道路病害、城市内涝点、地下废弃工程等专项普查数据纳入交付体系。

工程建设与市政设施数据规则

本规范聚焦工程建设全生命周期，对BIM设计模型、施工模型及竣工模型的交付文件组织、命名规则、拆分原则与审查格式提出明确要求，并规定了简模的几何表达精度与贴图标准，兼容建筑工程与城市轨道交通两种专业代码体系。针对市政设施普查，本规范逐项规定了地下管线、综合管廊、地下公共停车库、城市轨道交通、地下人行通道、地下车行隧道及公用人防设施的三维模型与二维矢量数据交付方式，明确了管线埋深量测、管点唯一编号、左右线区分及保护范围轮廓等关键技术细节，并补充了施工图纸与基坑工程数据的同步汇交要求。
