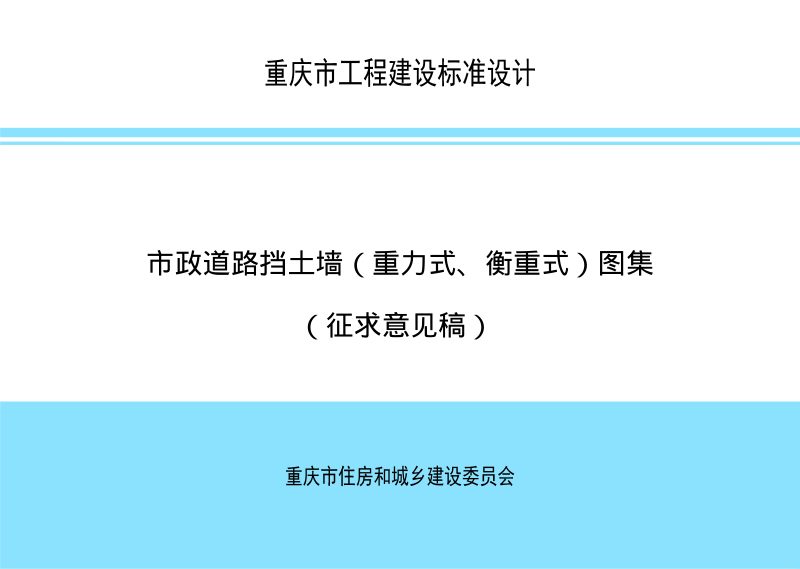

重庆市《市政道路挡土墙（重力式、衡重式）图集》（征求意见稿）

本图集是依据重庆市住房和城乡建设委员会相关通知要求编制的市政道路挡土墙标准设计图集（征求意见稿），适用于重庆市范围内一般岩土地基的市政道路边坡支挡。本图集系统梳理了重力式、衡重式及抗滑挡土墙的标准化设计，涵盖仰斜式、直立式、俯斜式、折背式、衡重式等多种墙型在路肩、路堤不同工况下的通用设计方案。在编制过程中，本图集以概率理论为基础的极限状态设计方法为核心，统一了挡墙结构的设计基准期为100年、工作年限为50年，并明确了材料强度、荷载组合、抗滑抗倾覆验算及地基承载力等关键技术标准。此外，本图集还详细规定了基础埋置、防排水构造、抗震措施及分段跳槽施工等系列构造与施工要求，为市政道路挡土墙工程提供了可直接选用的标准化设计成果和全面的技术指引。

适用范围与设计依据

本图集主要面向主动土压力起控制作用的一般挡墙及下滑力起控制作用的抗滑挡墙，抗震设防覆盖6度（0.05g）及7度（0.1g）地区，安全等级以二级为主并兼顾一级的复核使用。编制依据涵盖了《城市道路路基设计规范》《公路路基设计规范》《建筑边坡工程技术规范》等十余项国家和行业标准，确保设计方法的合规性与可靠性。

主要墙型与荷载体系

本图集提供了仰斜式、直立式、俯斜式、折背式和衡重式挡墙在路肩及三种路堤坡率（1:2、1:1.75、1:1）下的详细设计图，并单独设置了直立式抗滑挡墙章节。荷载体系明确了土压力计算及修正方法，规定了车辆荷载、人群荷载、静动水压力、扬压力和地震作用的取值原则，建立了承载能力极限状态与正常使用极限状态下两种组合的验算框架。

构造要求与施工要点

本图集对基础和墙身构造提出了具体要求，包括伸缩缝与沉降缝的设置间距、缝宽及填塞深度，并按富水与非富水、透水与弱透水填料等工况提供了A、B、C、D四类标准化防排水设施图。施工方面要求基坑开挖前做好截排水、基础及时施工，以及墙后填土须在结构强度达标后分层夯实，并强调抗滑挡墙、衡重式挡墙等受力复杂墙型采用素混凝土整体浇筑以保证结构安全。
