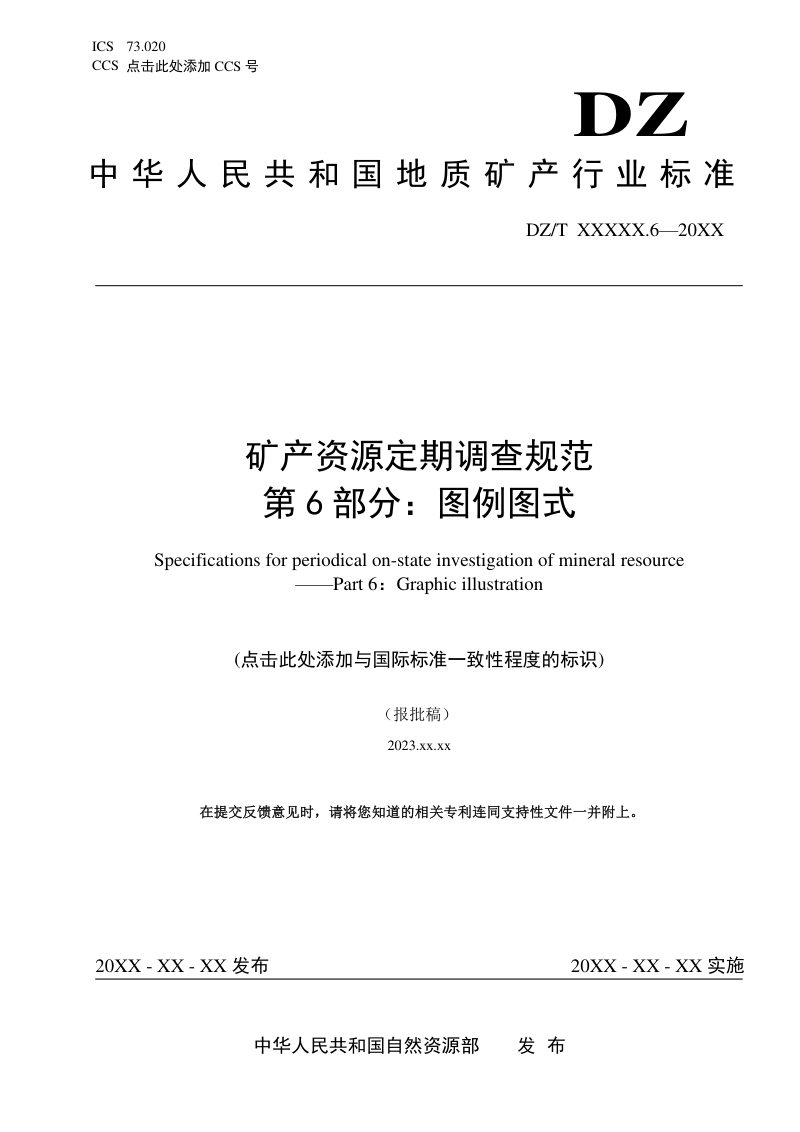

《矿产资源定期调查规范 第 6 部分：图例图式》（报批稿）

本规范作为《矿产资源定期调查规范》系列的第6部分，立足于固体矿产查明和潜在矿产资源定期调查成果图件的标准化表达，系统规定了图例符号的颜色模式、定位规则、尺寸调整等一般性要求，以及符号式样设定、图例组合方式、标注编号编码等使用方法。本规范分别构建了查明矿产资源与潜在矿产资源两套图例体系，并明确了矿区平面套合图、矿体资源储量估算图、矿区利用现状图、预测成果图及勘查工作部署图等六类图式的编制基本要求，涵盖图层组织、坐标系、比例尺、图面整饰与责任签等要素。通过附录提供详细的图例表、图式示例及省级成果图件投影参数，确保全国调查图件表达的统一性与规范性。

符号与图例的通用规定

本规范对图例符号的颜色、定位和尺寸作出了统一规定。符号颜色统一采用CMYK印刷色彩模式，确保了成果图件在印刷与数字环境中的色彩一致性。符号定位依据几何特征明确中心点或中轴线规则，尺寸则允许根据实际图件比例尺和表达需求适当调整，兼顾了规范的刚性与应用的灵活性。

图式编制的基本要求

本规范针对查明矿产资源和潜在矿产资源两大调查领域，分别规定了成果图式的编制要求。查明矿产资源调查图式主要包括矿区平面套合图、矿体资源储量估算图和矿区利用现状图，对各类图层的线型、面色、标注内容进行了细化规定；潜在矿产资源调查图式则涵盖矿种预测成果图与勘查工作部署图，在行政区划、地理地质底图基础上叠加预测区范围、勘查部署建议等专题图层，并统一要求采用2000国家大地坐标系和1985国家高程基准。
