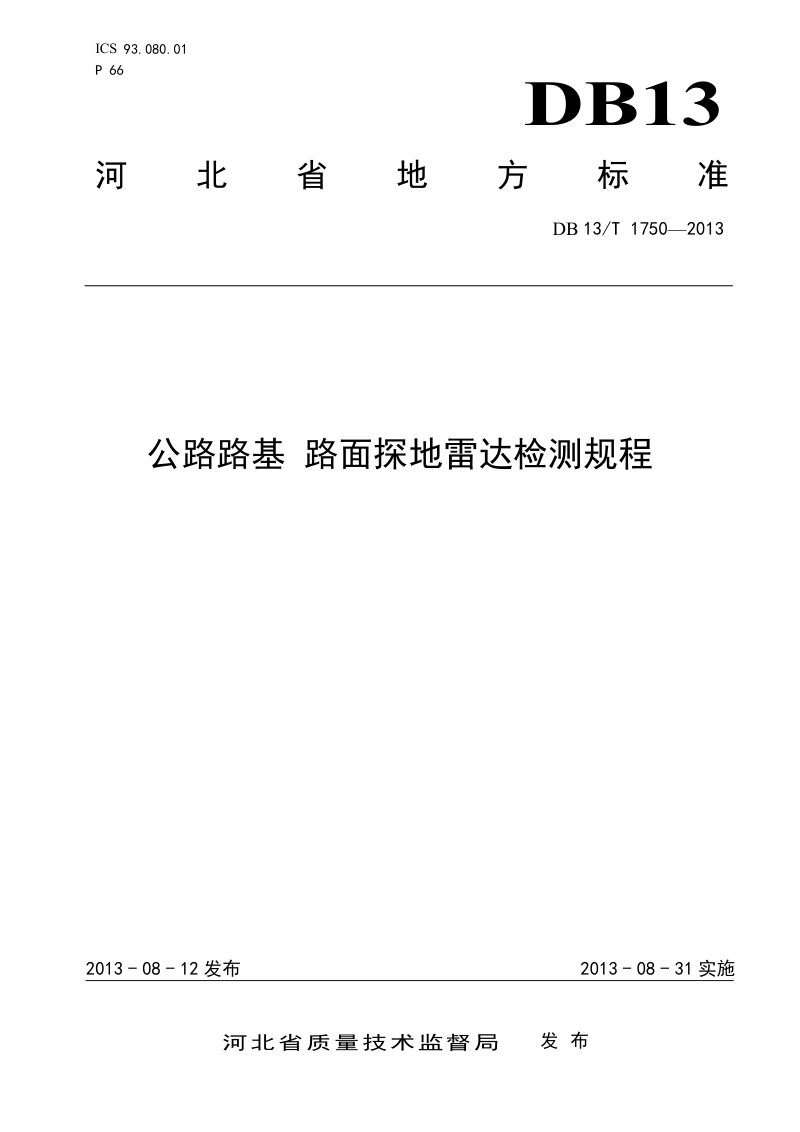

河北省《公路路基路面探地雷达检测规程》DB13/T 1750-2013

本规程规定了公路路基路面探地雷达检测的完整技术要求，适用于以探地雷达对道路路基、路面结构层厚度检测及病害缺陷探查等工作。本规程明确了探地雷达主机及天线的性能指标、测量方式和软件功能要求，并系统性地规范了检测前的芯样标定、现场检测操作、关键参数计算、数据处理流程及解释判别标准。检测内容涵盖路面面层厚度、沥青层病害、水泥混凝土板底脱空，以及基层和路基的沉陷、断裂、脱空、疏松等病害探查。通过本规程的实施，可为公路工程质量评定与病害诊治提供统一、规范的无损检测技术依据。

仪器设备与测前准备

本规程对探地雷达主机提出了信噪比、采样分辨率、模数转换等具体性能指标，并要求系统具备点测量、连续测量及位置标记功能。在检测前，必须对所选天线进行芯样标定，通过钻芯取样反算介质的介电常数或电磁波速，以确定不同界面的雷达反射图像特征，为精确判读奠定基础。

现场检测与参数计算

现场检测时，本规程要求天线安装牢固、主机充分预热，并详细记录测区、桩号、天线类型及周边电磁干扰源。检测过程中可采用时间触发、距离触发或单点控制等方式采集数据。本规程还给出了垂直分辨率、水平分辨率、测量时窗及采样率等关键参数的计算公式，用于指导检测方案的合理制定。

数据处理与病害判别

本规程规定了数据处理与解释的通用流程，包括数据完整性检查、位置校正和背景消除等步骤。在图像判读上，本规程归纳了典型特征：完好结构呈水平同相轴；裂缝病害导致同相轴断裂、幅值变小；脱空、松散和沉陷病害则表现为反射强烈、波幅增强及弧形曲线等异常。
