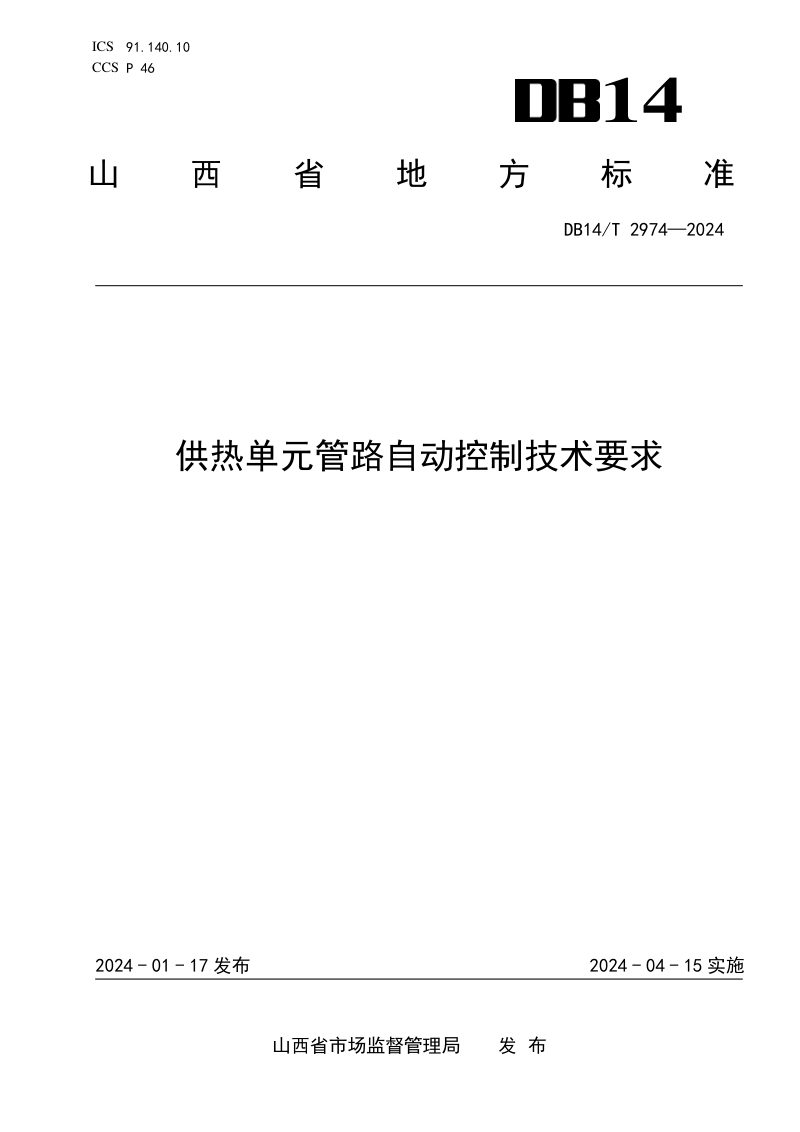

山西省《供热单元管路自动控制技术要求》DB14/T 2974-2024

本文件规定了供热单元管路自动控制技术的完整技术要求，涵盖系统构成、设备性能、运行及维护全流程。本规范以控制器、调节阀和管控平台为核心部件，对供电模式、信号控制、远传通讯、数据显示、电器安全及外壳防护等提出具体指标，同时对调节阀的材料、涂装、密封性及封印管理作出明确规定。本规范旨在为供热单元管路自动控制系统的新建与既有系统升级改造提供统一技术依据，确保系统具备远程监测、自动调节、故障诊断与管理服务能力，实现供热末端控制的智能化与精细化。

系统构成与设备硬件要求

本规范定义的供热单元管路自动控制系统由控制器、调节阀（含电动执行器与阀体）以及管控平台三大核心部分构成。在硬件层面，控制器需满足内置电池或外部电源供电模式的稳定性要求，具备阀门状态记录与异常报警功能；调节阀的材料性能须对应符合灰铸铁、铜合金、球磨铸铁或不锈钢的相关国家标准，且铸件经抛丸或喷砂处理后进行涂装，确保表面无裂纹、砂眼等缺陷，并在最大工作压力下保持密封可靠。控制器外壳防护等级根据使用环境分为A至D类，最高需达到IP68。

管控平台功能与系统运行调试

管控平台承担远程操作指令下发、供热单元状态监测与数据记录存储的核心职能，必须具备时钟设置、参数配置、向下授时、自诊断及完善的操作安全权限管理功能，电源中断时不应发生数据丢失或误读。在系统投入运行前，须进行通电前查验、1小时稳定通电检查及系统联调，调试内容涵盖控制器通讯信号与通断功能、调节阀开/关动作以及管控平台数据录入与参数设置等各项功能应用，确保系统各环节协调一致。
