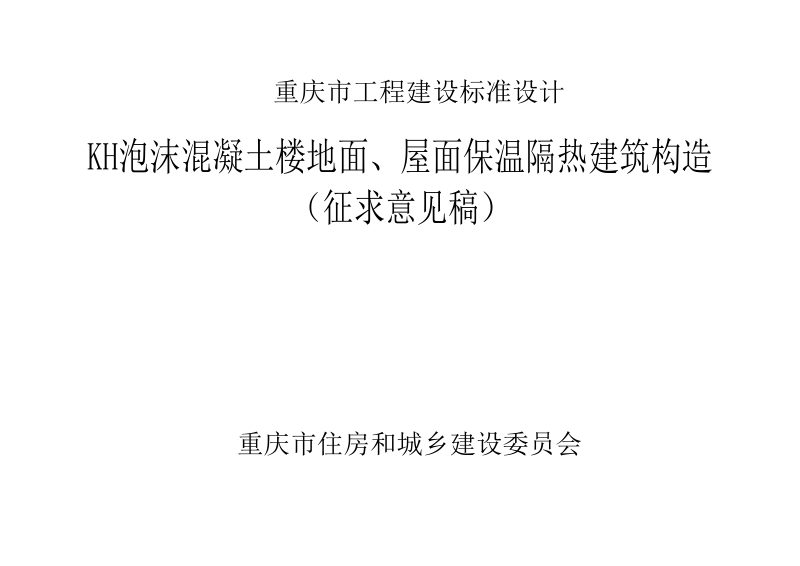

重庆市《KH泡沫混凝土楼地面、屋面保温隔热建筑构造》（征求意见稿）

本图集是指导重庆市新建、改建、扩建民用建筑中KH泡沫混凝土制品地面保温隔声工程设计与施工的专用标准设计。本图集系统规定了泡沫混凝土制品的分类（普通型与辐射地暖型）、材料性能指标、热工与隔声设计参数、构造做法及施工验收要求。本图集明确制品为工厂预制轻质微孔混凝土板材，具备保温和隔声双重功能，其铺设系统由粘结层和制品层构成。本图集强调构造设计须预留伸缩缝、处理好门洞口及防水隔离层，并严格遵循热工计算确定最小厚度，普通型不小于30mm、辐射地暖型不小于40mm。此外，本图集提供了详细的施工工序流程，要求基层坚实平整、制品铺贴紧密稳固，并在施工完成后采取成品保护措施，最终通过现场抽样复验和专项验收确保工程质量。

系统分类与核心性能

本图集将KH泡沫混凝土制品分为普通型和内设沟槽的辐射地暖型两种，分别对应常规保温隔声地面和供暖地面。系统核心在于利用制品的轻质微孔结构，实现楼地面的保温与撞击声隔声双重功能，并规定了其主要材料及配套砂浆、防水层等须满足的物理力学和燃烧性能指标。

设计与构造关键规定

本图集强制要求制品设计厚度须经热工计算和隔声要求确定并满足最小值，明确了制品与墙柱间须留伸缩缝、门洞口须用轻质保温砂浆填缝、涉水房间须增做防水隔离层。针对辐射地暖型制品，特别规定管槽深度须大于供热管线直径，且槽间距均匀、边距不小于25mm。

施工工序与质量把控

本图集制定了严格的施工工序，要求施工环境温度不低于5℃、大面积施工前须现场制作样板。施工时强调基层需坚实清洁，制品采用满铺粘结砂浆或干硬性混凝土找平后铺贴，铺贴后须用橡皮拍板敲实并控制相邻板材平整度在3mm以内，且完成后24小时内严禁上人踩踏。
