福建省《装配式宽腹矮T梁标准设计构造图集》DBJT 13-124

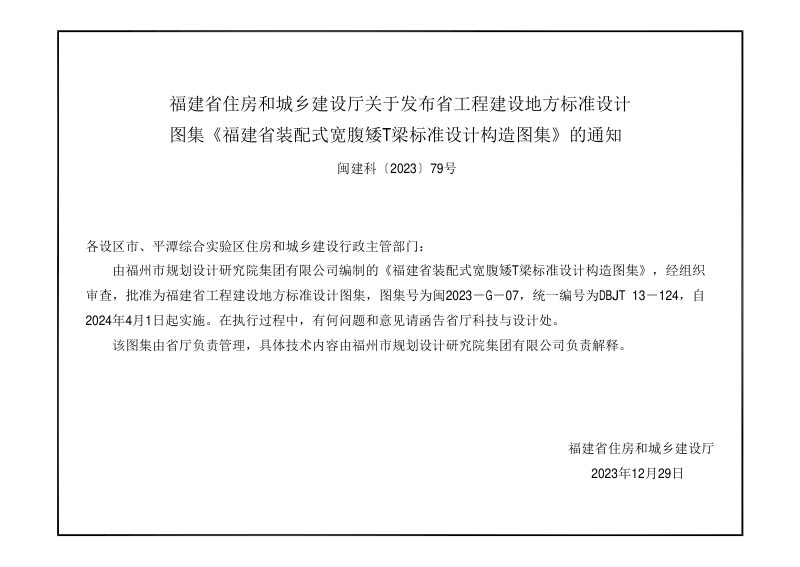

本图集为福建省装配式宽腹矮T梁标准设计构造图集，统一编号DBJT 13-124，由福州市规划设计研究院集团有限公司主编，自2024年4月1日起实施。本图集针对13m、16m、20m三种标准跨径，以及0°、15°、30°三种斜交角的简支后张法预应力混凝土装配式宽腹矮T梁，系统提供了标准横断面、一般构造、预应力钢束、结构配筋、桥面现浇层及桥面连续等全套构造详图与工程数量表。设计采用部分预应力混凝土A类构件理论，汽车荷载等级为城-A级，主体结构设计使用年限按桥梁重要性分为100年或50年。本图集在广泛调研与实践基础上编制，明确了材料性能指标、设计参数、施工工艺及适用范围，为福建地区城镇桥梁建设提供了标准化的技术依据。

主要技术内容与参数

本图集涵盖三种跨径及三种斜交角度的装配式宽腹矮T梁通用设计，桥梁标准断面宽度包括16m、24m、32m、42m及50m等多种规格。设计依据涵盖《城市桥梁设计规范》《公路桥涵设计通用规范》等十余项国家和行业标准，明确了各类材料要求，包括C50混凝土、HRB400钢筋、1860MPa级预应力钢绞线以及Q235B钢板等。主要设计参数包括设计基准期100年、安全等级一级、环境类别I类，并给出了荷载横向分布系数、梯度温度效应及不均匀沉降等计算取值。

施工工艺与质量控制要点

本图集详细规定了矮T梁预制、预应力张拉及安装的施工流程与质量要求。预制梁须采用钢模板，混凝土骨料最大粒径控制在20mm以内，存梁期不宜超过90天，并设置二次抛物线反拱以控制上拱度。预应力钢束采用两端张拉，锚下控制应力为1395MPa，实行张拉力与引伸量双控，实测引伸量误差须在±6%以内，孔道压浆采用真空辅助压浆工艺。安装时采用兜底吊装，强调梁体横向稳定及湿接缝、横隔板钢筋的及时焊接，确保结构整体性。

适用范围与边界条件

本图集适用于福建地区城镇简支宽腹矮T梁桥，桥面横坡不大于2.5%，曲线段桥梁可通过调整预制梁长（±500mm范围内）及边梁外悬臂长度来适应线形。配套使用40型或80型伸缩缝，桥面铺装采用沥青混凝土。图集未包含伸缩缝、护栏、泄水管及管线支承等附属设施的详细设计，相关构造需另参其他图纸。当设计参数、荷载等级或环境类别与图集规定存在差异时，须另行验算设计。
