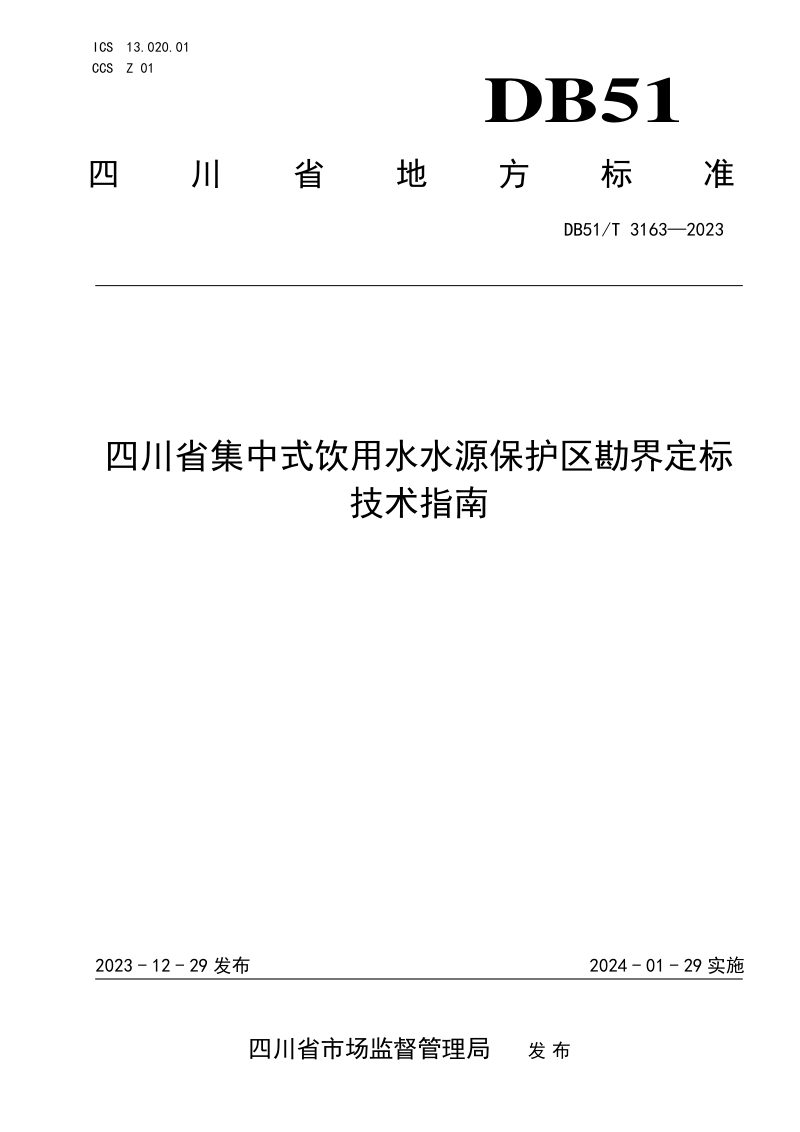

四川省《集中式饮用水水源保护区勘界定标技术指南》DB51/T 3163-2023

本指南旨在规范四川省集中式饮用水水源保护区勘界定标工作，建立从工作准备到成果整理的全流程技术体系。本指南系统规定了勘界定标所必须遵循的基本原则、数学基础与精度指标，明确了以“依法勘界、精准落地、简单易行”为核心的工作导向，确保保护区边界从纸面方案准确落实到实地。本指南的技术路线覆盖了内业标绘、外业调绘测量和成果整理等关键环节，通过对基础地理信息数据与保护区划分方案的融合处理，形成勘界工作底图，再经由现场核实、界桩放样和边界转绘，最终形成包括数据库、文档和图件在内的规范化成果，为饮用水水源地的精细化管理提供坚实的技术支撑。

核心工作流程与技术要求

本指南将勘界定标工作分解为四个连续阶段。工作准备阶段重点收集和处理数字线划图、数字正射影像等基础地理信息数据及水源地专题资料，制作内业标绘工作底图。内业标绘阶段依据划分方案校核保护区边界，并按照拐点与控制界桩点的设置规则完成界桩预标注和编号。外业调绘测量阶段需实地踏勘、补测修测地形地物，并对界桩点进行精确放样。成果整理阶段须统一汇交矢量数据库、勘界报告和专题图件，确保成果规范、完整。

界桩布设与标识规范

本指南对界桩的制作、埋设与标识内容作出了详细规定。界桩采用长方体桩型，明确了不同侧面的图文信息布局，包括保护区图形标、级别、编号、警示语及监督举报电话等。界桩点编号遵循“级别代码+三位序号”的规则，按顺时针依次编排。在埋设方面，本指南规定了埋深、基座处理等施工要求，并强调界桩正面应朝向保护区范围外，以发挥明确的边界警示与管理标识作用。

不同水源类型定界技术要点

本指南在附录中以资料性形式，针对地表水和地下水两种水源类型，分别给出了水域与陆域边界长度和宽度的具体确认方法。对于地表水水源，明确了以河道中泓线、水位线或地理标志物为参照的定界规则；对于地下水水源，强调结合水文地质图和补给范围进行判定。这些要点为处理不同环境下的边界落地难题提供了灵活且具体的技术指引。
