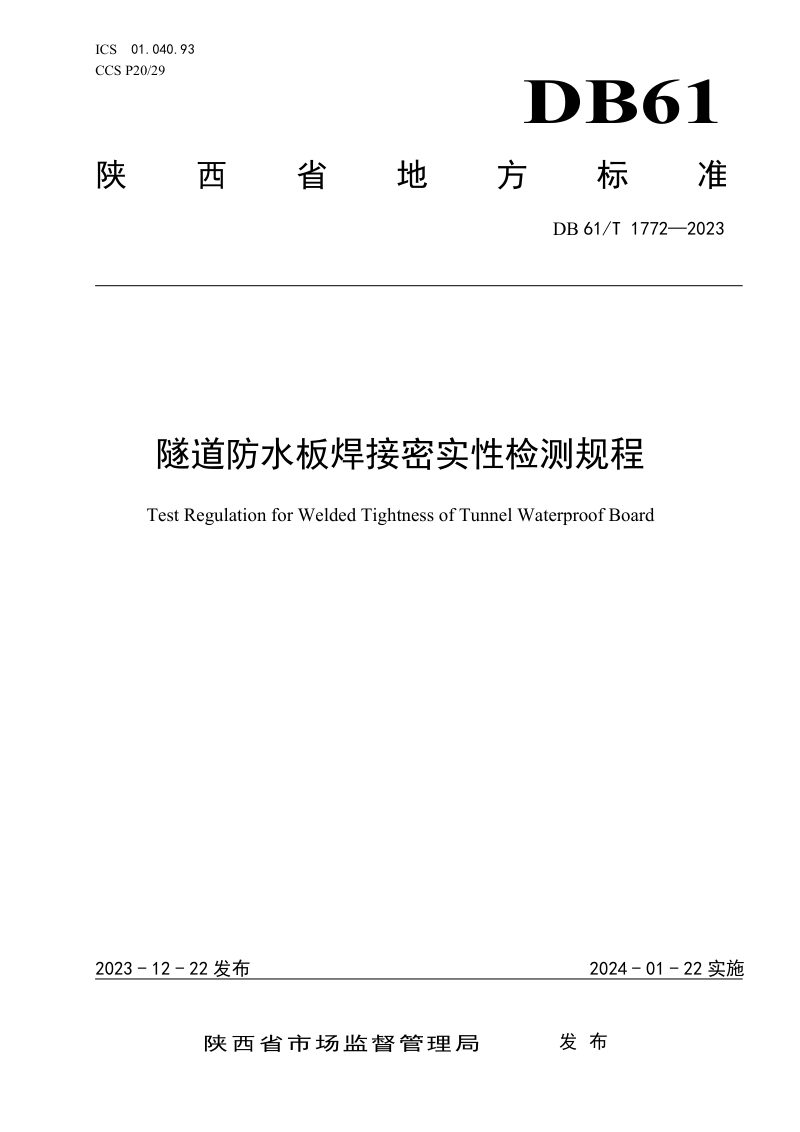

陕西省《隧道防水板焊接密实性检测规程》DB61/T 1772-2023

本规程规定了隧道防水板焊接密实性检测的技术要求与操作方法，适用于陕西省隧道防水板焊缝和焊疤的密实性检测，其他工程可参照使用。本规程将检测分为焊缝密实性检测与焊疤密实性检测两大类，明确了检测前须进行外观检查、设备校准及危险源辨识等通用要求。检测方法涵盖充气法、充气充液法、真空罩法及负压值法，分别对检测仪器的量程、精度、分辨率等参数作出规定，并详细给出了从设备准备、检测操作到结果判定的完整流程。检测结果以压强或负压值的下降幅度为判定依据，不合格时须查找渗漏点并修补。检测完成后应形成包含工程信息、检测依据、仪器设备及人员签章的正式报告，记录格式统一规范。

焊缝密实性检测方法

本规程针对焊缝密实性检测提供了充气法和充气充液法两种选择。充气法采用充气筒或充气泵加压至0.250MPa，持压15分钟后根据压强下降幅度判定合格与否。充气充液法则通过具备自动采集和判定功能的数字化仪器完成加压、稳压与数据记录，同时具备注液查漏能力，实现检测过程自动化。

焊疤密实性检测方法

焊疤密实性检测分为真空罩法和负压值法。真空罩法通过在焊疤周围涂抹发泡剂并安装真空罩，抽至-40.0kPa后观察气泡产生情况来判定质量。负压值法采用电子检测仪，通过吸盘覆盖焊疤并抽至规定负压值，持压15分钟后由仪器自动判定结果，具备数据存储与打印功能。

检测结果判定与报告

本规程对不同检测方法明确了量化判定标准：焊缝检测中压强值下降幅度不大于10%为合格，焊疤检测中负压下降值不大于4%为合格。检测报告须完整记录工程名称、里程桩号、检测依据、仪器设备编号、检测日期及人员签名等信息，并加盖检测机构印章，确保检测过程可追溯。
