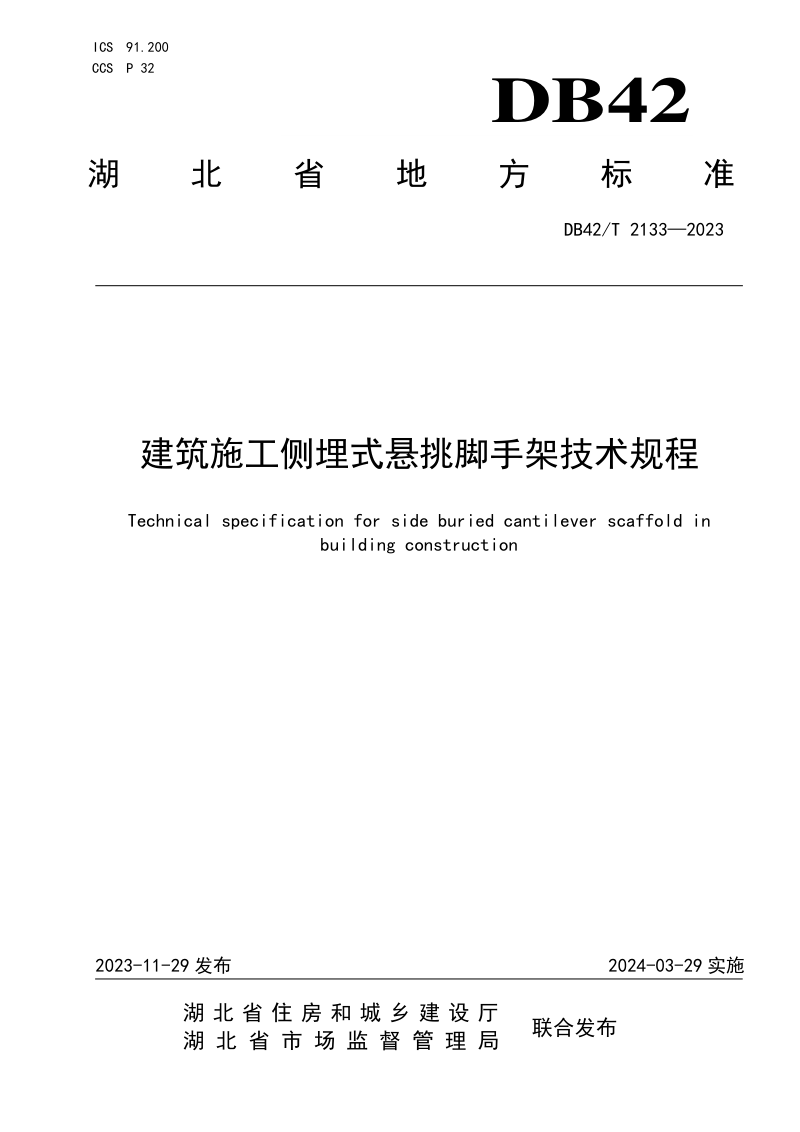

湖北省《建筑施工侧埋式悬挑脚手架技术规程》DB42/T 2133-2023

本规程规定了湖北省建筑施工侧埋式悬挑脚手架的技术要求，覆盖材料与构造、荷载取值、设计方法、施工安装、检查验收及安全管理全流程。本规程明确侧埋式悬挑脚手架以通过建筑物侧面螺栓连接的悬挑承力架为核心承载结构，由底部悬挑承力架和上部架体组成，适用于房屋建筑和市政工程施工。在构造上，本规程详细给出了贯穿式锚固、预埋螺杆组合式锚固和预埋螺母式锚固三种预埋螺栓组件形式，并根据悬挑长度不同，划分了纯悬挑式、三角斜拉式和三角斜撑式三种承力架体系，为设计和施工提供了清晰的技术路径。在设计层面，本规程以概率极限状态设计法为基础，规定了悬挑梁、斜拉杆件、斜撑杆件及连接节点的强度、稳定性和变形验算要求，并配套了详细的荷载组合与分项系数取值。此外，本规程还对施工准备、安装拆除顺序、使用管理及安全防护等环节提出了系统化的控制要求，强调全过程检查和验收，确保脚手架结构安全和使用可靠。

构造体系分类

本规程按悬挑长度将承力架划分为三类：悬挑长度不大于1750mm时宜采用纯悬挑式，端部另设吊拉钢丝绳作为安全构造；大于1750mm且不大于3000mm时宜采用三角斜拉式，并在端部集中力作用点设置斜拉杆件；悬挑长度大于3000mm或遇特殊情形时，须经单独设计计算和专家论证。预埋螺栓组件则根据是否预留贯穿孔、预埋螺杆或预埋螺母，细分为三种标准形式，且分别规定了螺栓等级、直径、间距和紧固要求。

设计与验算要点

设计采用以概率理论为基础的极限状态设计法，结构重要性系数按工程位置确定，有密集人员通行的沿街建筑取1.1，一般地区不小于1.0。悬挑梁需验算抗弯强度、抗剪强度、整体稳定性和挠度；预埋螺栓组件需进行抗拉和抗剪承载力计算；三角斜拉式与斜撑式体系均按铰接支点建立计算简图，分别验算斜拉杆件抗拉强度或斜撑杆件抗压稳定性。所有焊缝应达二级标准，高强度螺栓承压型连接须同时满足剪力和拉力组合作用下的承载力要求。

施工与安全管理要求

当侧埋式悬挑脚手架搭设高度在20m及以上或悬挑长度大于3000mm时，专项施工方案必须经专家论证。安装分两阶段控制：第一阶段悬挑梁安装完成后，上部架体搭设高度不应超过一个结构层高加1.5m，且下部临时支撑不得提前拆除；第二阶段待整个承力架体系调整完成后方可继续搭设。拆除作业必须自上而下逐层进行，严禁先拆连墙件再拆架体，悬挑梁拆除前须先用吊拉钢丝绳或斜拉杆件卸载。使用期间严禁超载、混搭或拆除锁定装置，遇6级及以上大风须停止安拆作业。
