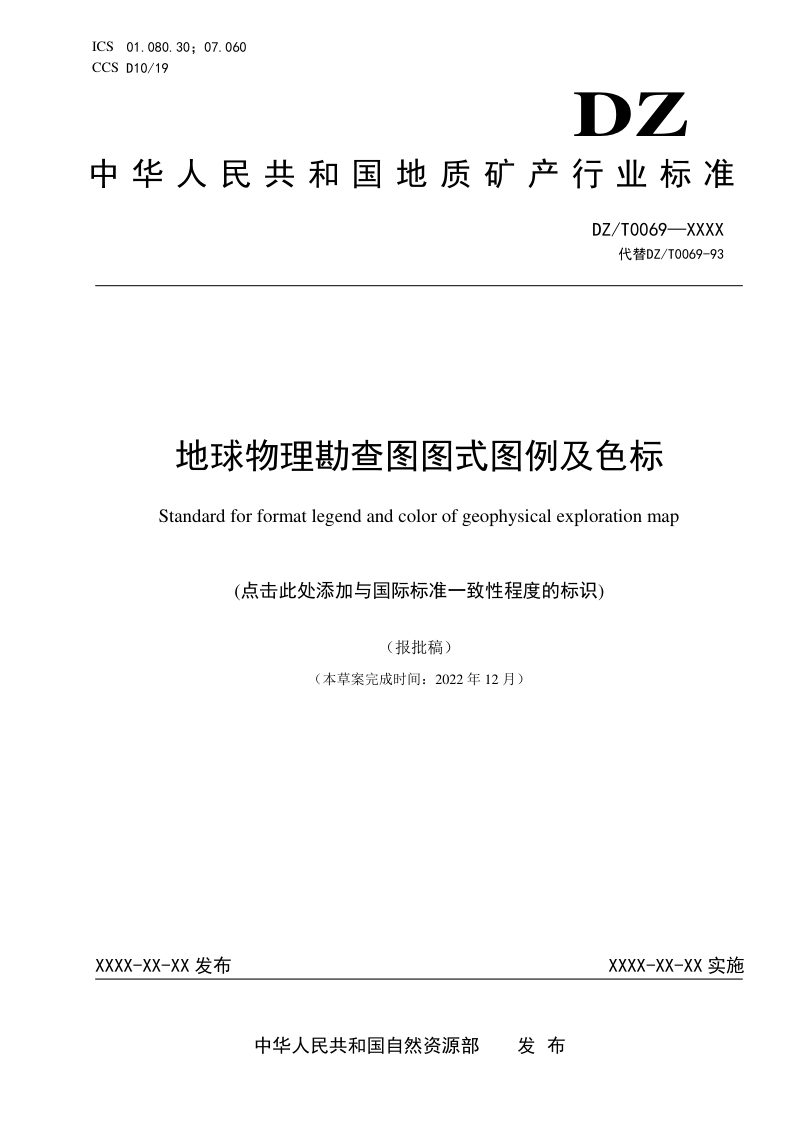

《地球物理勘查图图式图例及色标》（报批稿）

本规范规定了地球物理勘查图在图式、图例及用色方面的基本技术要求，适用于地质勘查行业地球物理勘查图件的编制。本规范在继承原有标准基础上进行了全面修订，确立了继承性、通用性、系统性、适用性和可拓展性五项基本原则。在内容上，本规范系统涵盖了平面图、剖面图、断面图、垂向图及立体图等各类图件的图式整饰要素与规格，明确了图外要素如图名、图框、接图表、比例尺及责任表的编排方式，以及图内要素包括方位、符号注记和居民地名称的表示规则。在图例方面，本规范按表达形式将其划分为文字符号图例、图形符号图例及组合符号图例，并统一了各类符号的定位与使用原则。在用色方面，本规范采用RGB色彩模式，规定了八种基本用色及其在异常点线面表达与参数变化梯度中的应用原则。

图式整饰规范

本规范对标准分幅与自由分幅两种形式的图式分别做出了详细规定，明确了图名组成要素、图廓整饰规格以及各类图外要素的编排位置。对于综合剖面图、断面图、地震剖面图、测井剖面图及推断立体图等不同类型图件，均提供了具体的图式示例与整饰要求，确保图面内容主次分明、层次清晰、协调美观。

图例分类与表达

本规范将图例按表达形式分为文字符号、图形符号及组合符号三大类，其中图形符号进一步细分为点状、线状和面状符号。规定了文字符号的国家标准引用依据，明确了图形符号的定位原则与面积性花纹的表示方法，并允许在既定原则范围内根据实际需要扩充新图例。

用色体系更新

本规范将旧版基于GSB A26001色标的用色方式更新为RGB系统色彩模式，明确了八种基本色及其应用场景。规范要求以暖色表示相对高值部分、冷色表示相对低值部分，面色色标采用颜色梯度表示参数变化，颜色越深表示量值绝对值越大，为地球物理勘查图的色彩表达提供了科学统一的依据。
