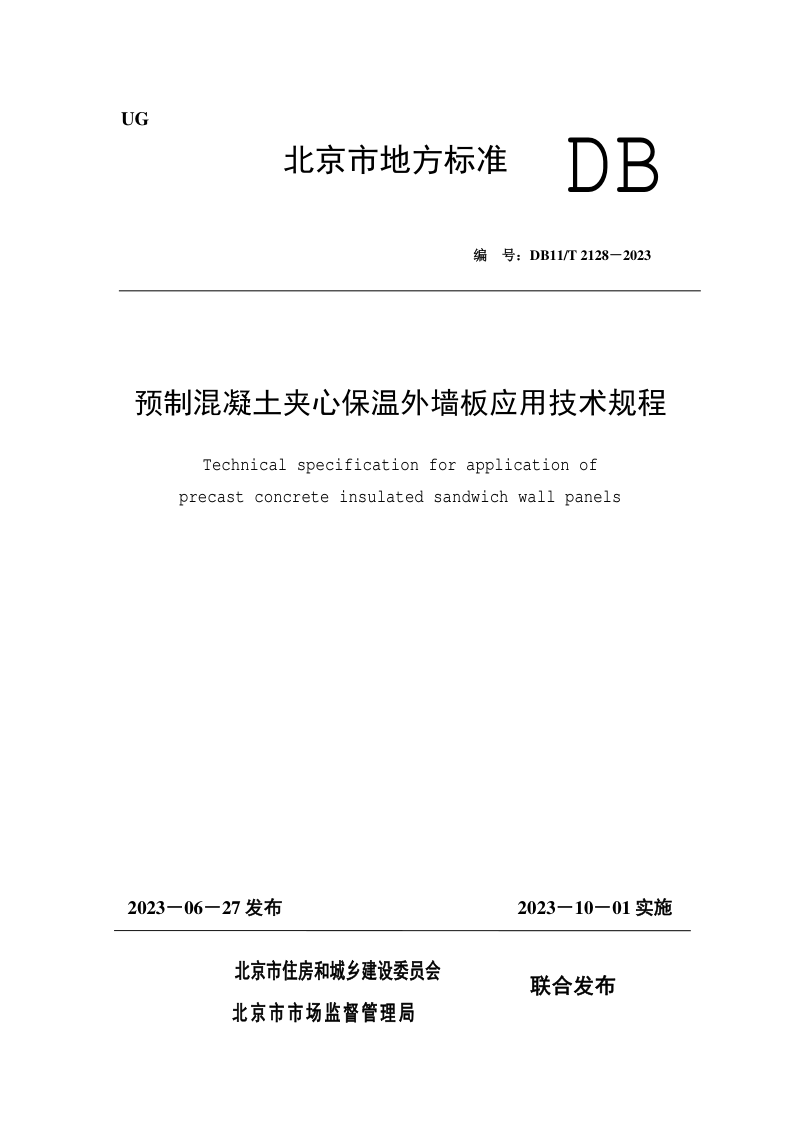

北京市《预制混凝土夹心保温外墙板应用技术规程》DB11/T 2128-2023

本规程是北京市关于预制混凝土夹心保温外墙板工程应用的专项技术标准，适用于抗震设防烈度8度及以下地区的建筑。本规程系统规定了夹心保温外墙板从设计、制作、运输、施工到质量验收及使用维护的全过程技术要求，涵盖建筑、结构、热工、防火等多专业协同内容。本规程明确了夹心保温外墙板的构成——由内叶墙板、外叶墙板、中间保温层和拉结系统组成，并根据受力特点分为夹心保温剪力墙板和夹心保温外挂墙板。在技术核心上，本规程重点对拉结系统的选材、排布设计、承载力验算及构造要求进行了详细规定，确保内外叶墙板连接的可靠性和耐久性。同时，本规程强调全过程一体化协同与信息化管理，并对夹心保温外墙板的热工性能、接缝防水、防火封堵等关键构造提出了具体设计方法和施工要求。

核心性能与材料要求

本规程对构成夹心保温外墙板的各类材料提出了明确的性能指标。混凝土强度等级不宜低于C30；保温材料导热系数不宜大于0.04W/(m·K)，并针对石墨聚苯板、挤塑聚苯板、硬泡聚氨酯板和真空绝热板分别给出了密度、压缩强度等具体参数。拉结件作为关键连接部件，本规程详细规定了不锈钢拉结件和FRP拉结件的材料力学性能、构造尺寸、锚固深度及保护层厚度要求，并规定其承载力必须通过试验确定，以确保连接系统的安全可靠。

设计计算与构造规定

本规程建立了完整的设计计算体系。在结构设计方面，明确了夹心保温外墙板按非组合受力进行设计，规定了承载能力极限状态和正常使用极限状态的验算方法，并给出了脱模、吊装、风荷载、地震及温度作用下的作用组合公式。在建筑设计方面，对饰面做法、接缝宽度、防水排水构造、热桥部位处理及防火封堵等进行了详细规定，并给出了主断面传热系数的计算方法，确保墙体满足建筑节能与安全要求。

施工安装与质量验收

本规程对夹心保温外墙板的制作工艺、运输存放、现场吊装及连接施工提出了严格要求。规定了首件验收、首段验收、样板引路等质量控制制度。在质量验收环节，将工程划分为主控项目和一般项目，明确了结构性能、热工性能、防水性能及节点连接质量的检验方法和合格标准，为工程质量提供了完整的评定依据。
