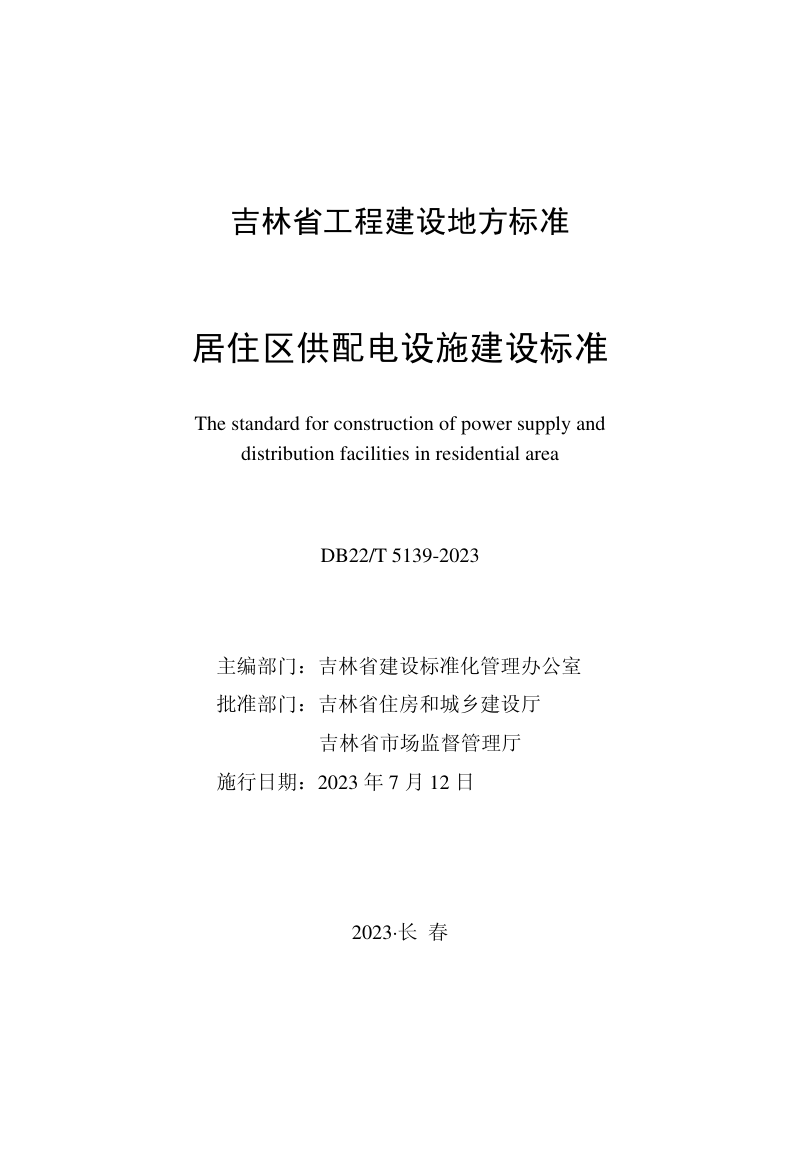

吉林省《居住区供配电设施建设标准》DB22/T 5139-2023

本规范作为吉林省工程建设地方标准，旨在统一居住区供配电设施建设的技术要求，保障居民用电安全可靠。本规范适用于新建、改建和扩建居住区10kV及以下供配电设施的建设，内容涵盖用电规模、供配电方式、系统设计、设备选型及智能化等方面。本规范强调供配电设施应与居住区规划同步建设，以电缆线路为主，推行规范化、标准化和适度超前的建设原则，满足固定车位100%建设充电设施或预留安装条件。本规范还明确了负荷分级、电能计量、配电站选址及电缆通道敷设等关键技术细节，为设计、施工和验收提供了全面依据。

供电容量与电源接入

本规范按居住区计算容量划分供电方案：5000kVA及以下可接入现有10kV公用线路；5000至10000kVA宜由上端区域变电站新建10kV线路供电；10000至30000kVA应由多回路10kV线路供电，每回路容量不宜超过10000kVA；30000kVA及以上除多回路供电外，应在立项阶段同步预留66kV公用变电站建设用地及电缆通道。

配电站设置与低压配电

本规范规定多层住宅终期配电容量在630kVA以上应设室内配电站，以下可采用室外预装式变电站；高层住宅必须设置室内配电站，且禁止使用施工临时配电设施。配电站低压供电半径不宜大于250米，变压器宜两台一组设置，负载率不超过65%。低压配电系统应采用单母线分段接线，并区分住宅与公共服务设施的供电回路。

设备选型与智能化要求

本规范要求配电变压器能效等级不低于2级，优先采用节能环保型干式变压器。开关站、配电站应同步建设配电自动化装置，实现遥测、遥信及遥控功能，并具备视频监控与环境监测能力。电能计量装置须实现“一户一表”，不同电价类别分别计量，计量箱宜采用SMC材质并预留自动化采集终端位置。
