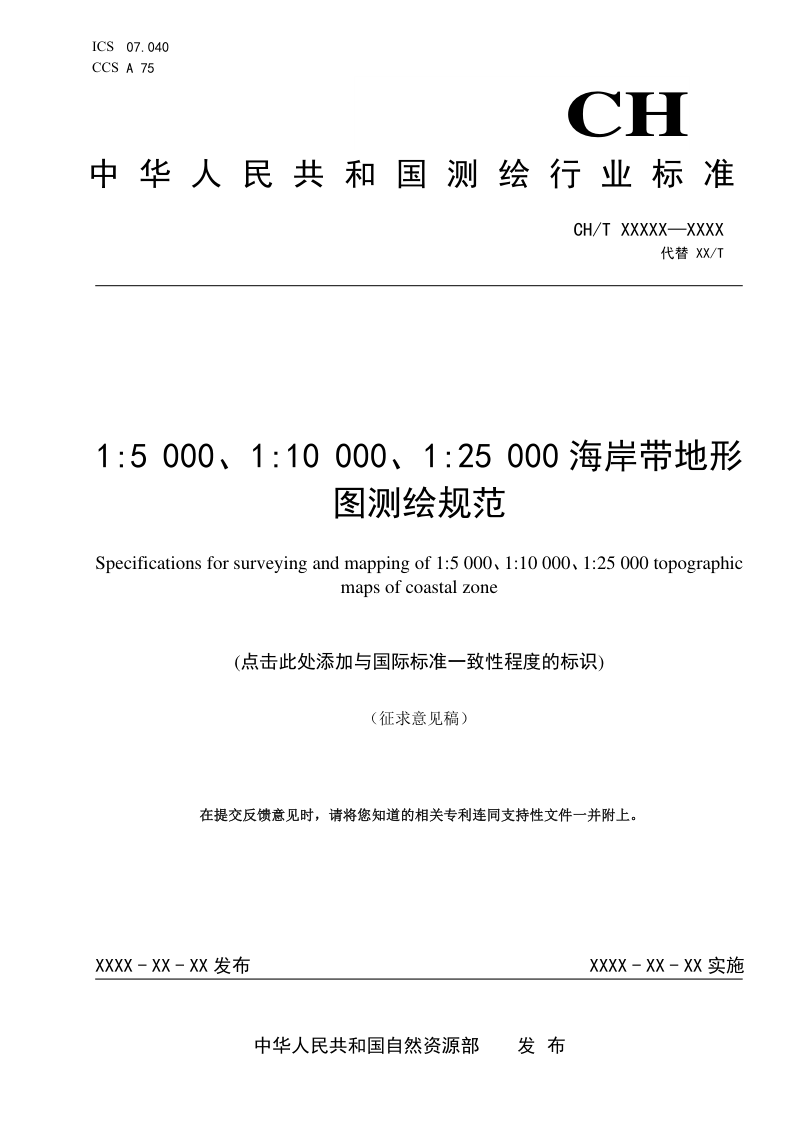

《1：5000、1：10000、1：25000海岸带地形图测绘规范》（征求意见稿）

本规范规定了1:5000、1:10000、1:25000海岸带地形图测绘的总体要求与作业方法，适用于相应比例尺海岸带地形图的测绘作业。本规范在1999年版基础上进行了全面修订，系统整合了陆域地形测量、干出滩地形测量、水下地形测量及成果编绘等核心环节，更新了平面与高程控制测量的技术手段，引入了全球导航卫星系统（GNSS）定位测量、机载激光雷达测量、数字航空摄影测量及多波束测深等现代测绘技术，明确了测量范围、参考基准、投影分幅、精度指标及仪器检校等基础性要求，并对技术设计、控制测量、数据整编、水位控制、水深数据处理、成果图编绘以及检查验收的全流程作出了详细规定，为海岸带地形图测绘提供了统一的技术准则。

测绘基准与总体框架

本规范明确了海岸带地形图的测量范围为陆域测至海岸线以上2km，海域测至理论最低潮面下15m，并规定了遇深水陡岸或干出滩宽度变化时的延伸原则。统一采用2000国家大地坐标系、1985国家高程基准和理论最低潮面作为垂直基准，地形图采用高斯—克吕格正形投影，按比例尺选择3°或6°分带。同时，对地形类别划分、基本等高（深）距、符号注记规格以及平面与高程控制测量的精度指标作出了具体限定，要求所用仪器设备须经检定或校准合格。

陆域与干出滩地形测图

陆域地形测图宜优先利用现势性好的已有资料进行修测或编绘，施测时可采用RTK测量、数字航空摄影测量、机载激光雷达测量、合成孔径雷达测量及全站仪测量等多种方法，并对海岸线、水工建筑物、助航标志等沿岸要素的详细表示提出专门要求。干出滩地形测图部分规定了干出滩性质、地物地貌、干出高度及各类潮位线的表示内容与测绘方法，要求在大潮低潮或高潮时段施测，确保与水下地形测量相衔接，并对礁石、养殖场、干沟等特殊要素的测定与编绘给出了具体指标。

水下地形测量与数据处理

水下地形测量涵盖水位控制、水深测量、导航定位和底质探测等内容。本规范详细规定了长期、短期、临时验潮站及GNSS验潮的水位控制方式，单波束与多波束测深线的布设原则、设备安装检校、外业实施及补测重测条件。导航定位要求采用DGNSS、RTK、PPK等方式，定位中误差优于±2m。水深数据处理须进行水位改正、声速改正和姿态改正，并经主检测线交叉比对，确保重合点深度不符值超限比例受控，最终编绘形成水深图、水下地形图和航迹线图。

检查验收与成果提交

本规范确立了“二级检查、一级验收”的成果质量控制制度，明确过程检查、最终检查和成果验收的独立实施主体与顺序，要求各级检查均需留存记录并编制报告。成果验收合格后，须提交仪器检校资料、外业原始数据、控制测量成果表、海岸带地形图成果及元数据等数据成果资料，以及技术设计书、技术总结、工作总结和各级质量检查检验报告等文档资料。
