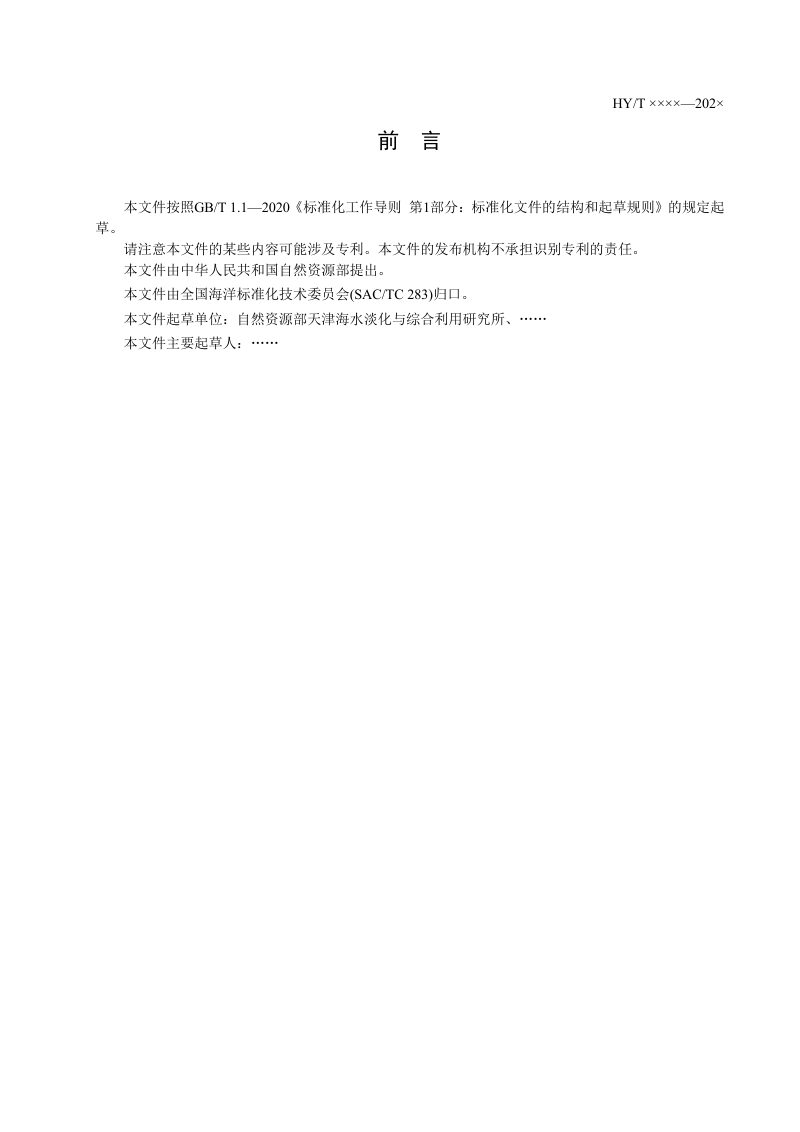

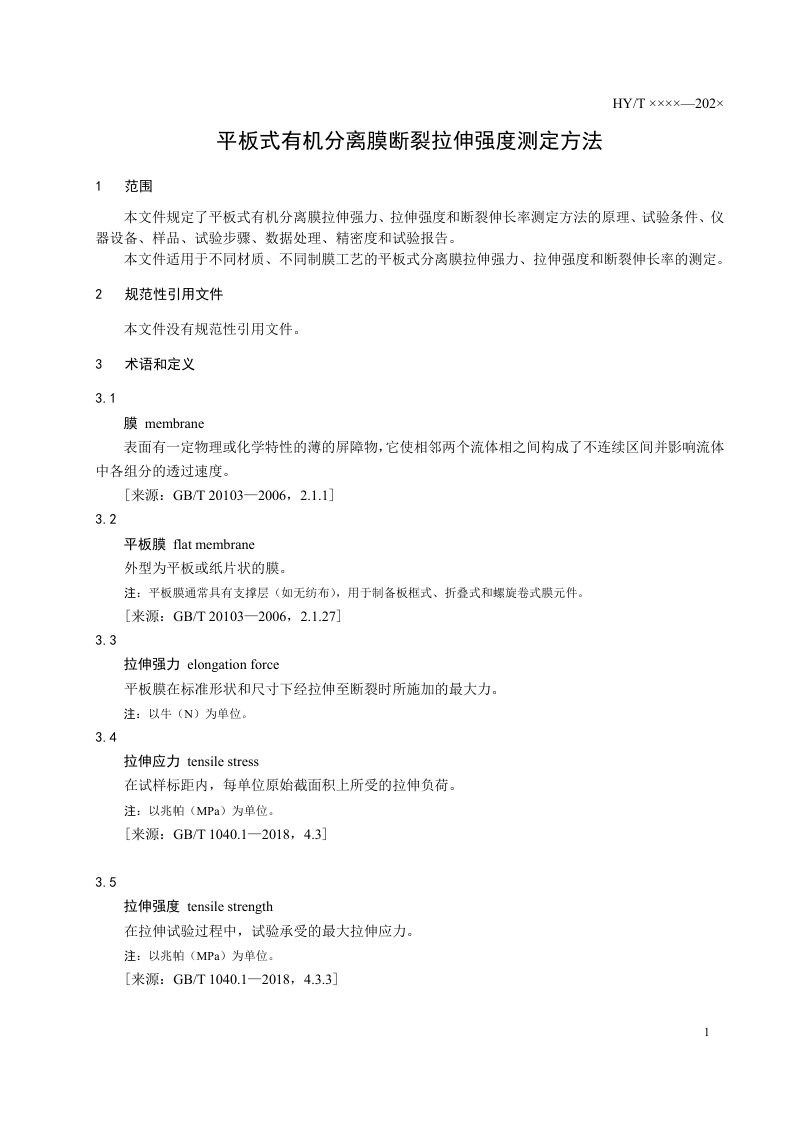

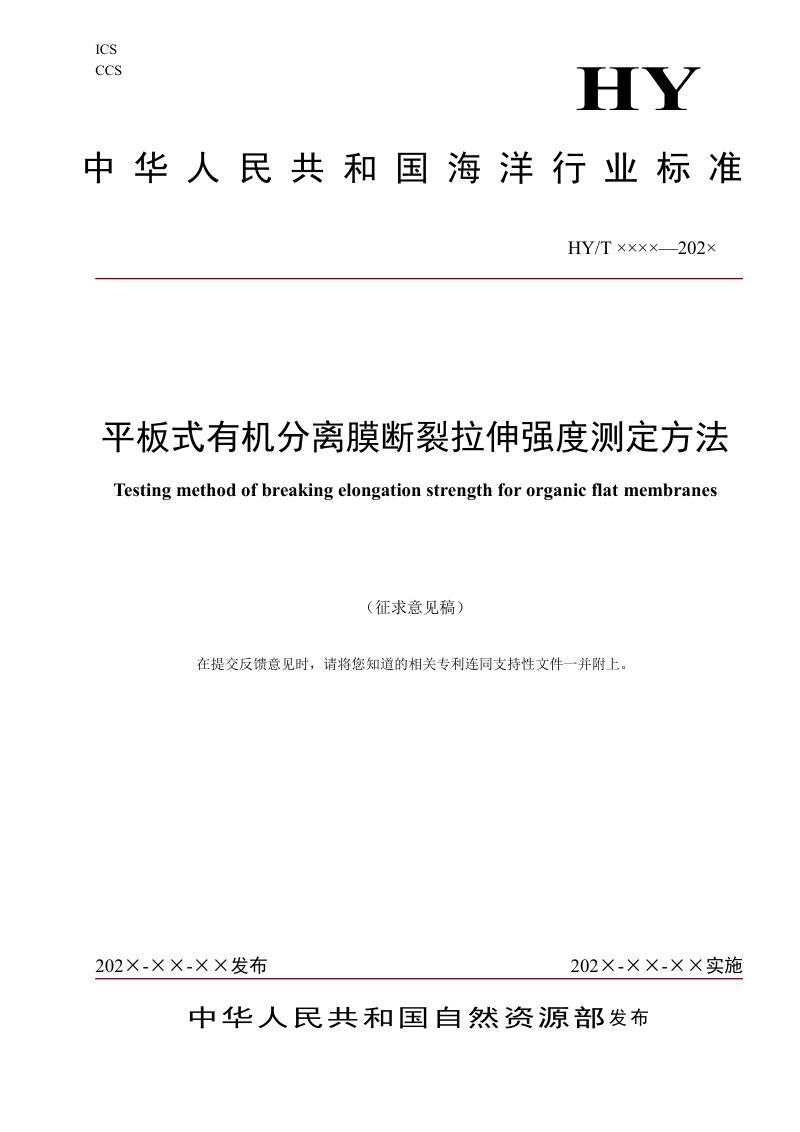

《平板式有机分离膜断裂拉伸强度测定方法》(征求意见稿)

本文件规定了平板式有机分离膜断裂拉伸强度测定的完整技术方法，涵盖拉伸强力、拉伸强度与断裂伸长率三项核心机械性能指标。本方法以等速伸长电子拉伸装置为测试基础，在规定的温湿度环境下对标准长条试样沿长度方向匀速拉伸直至断裂，通过记录最大力值与伸长量并辅以公式计算得出最终结果。本文件对试样形状尺寸、夹持长度、拉伸速度、试样数量及状态调节时间均作出明确规定，并确立了试验数据相对标准偏差的精密度控制要求，以确保不同实验室间检测结果的可比性与可靠性。本方法适用于各种材质和制膜工艺的平板式分离膜，填补了该领域机械性能标准化检测的空白。

测试原理与设备要求

本方法规定采用等速伸长电子拉伸装置对平板膜试样进行匀速拉伸，通过记录断裂过程中的最大拉伸强力与伸长值，计算得出拉伸强度和断裂伸长率。该装置需配备自动记录系统，强力示值误差不超过2%，伸长示值误差不超过1mm，夹具应确保试样长轴与拉力方向重合且防止滑脱。

试样制备与试验条件

待测样品须制备成宽度10mm、长度不小于150mm的长条试样，数量不少于5个。夹具间初始距离为100mm，高伸长率试样可缩减至50mm。实验室环境应控制在温度（23±2）℃、相对湿度（50±10）%，试样须在生产72小时后于该环境中放置不少于16小时方可测试，恒定拉伸速度为20mm/min。

数据处理与精密度控制

拉伸强度由最大拉伸强力除以试样原始横截面积计算得出，结果保留两位小数；断裂伸长率由夹持长度增量与初始夹持长度之比计算，结果保留至整数位。测试须以至少5个试样的算术平均值为最终结果，其中拉伸强力与拉伸强度的相对标准偏差不得超过10%，断裂伸长率的相对标准偏差不得超过20%。
