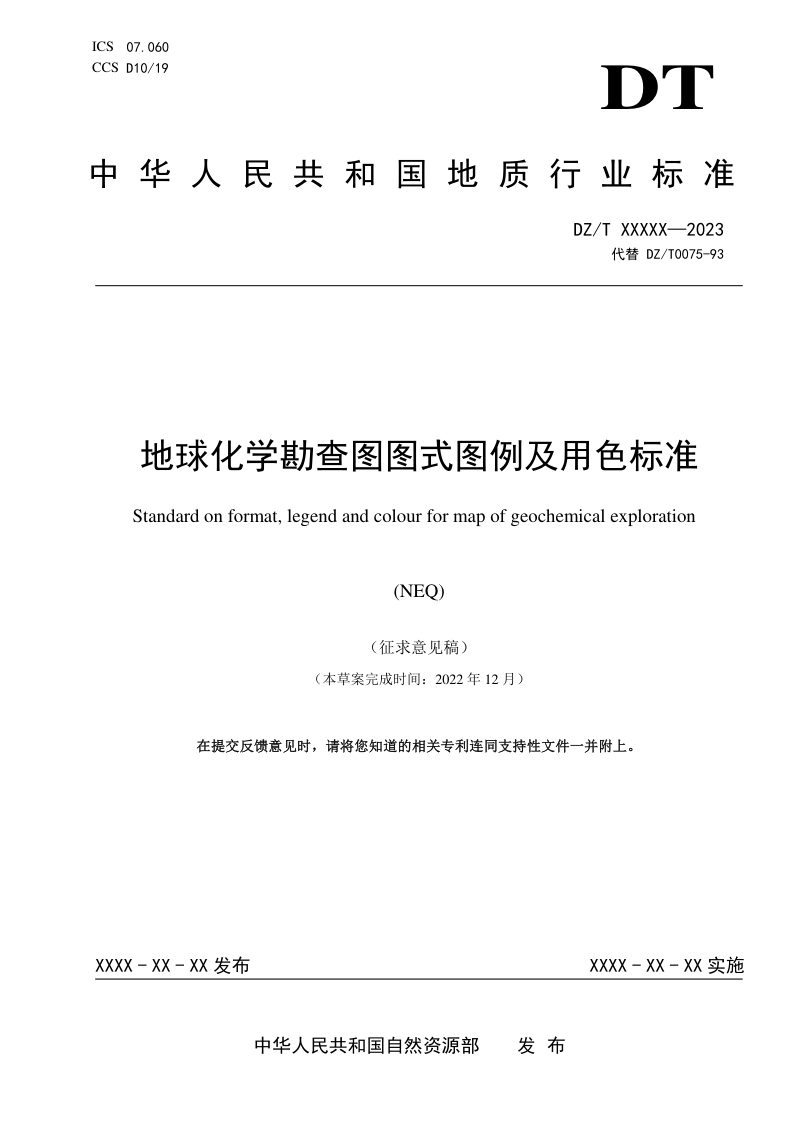

《地球化学勘查图图式图例及用色标准》(征求意见稿)

本规范是对DZ/T 0075—93的全面修订，旨在统一和规范地球化学勘查图件的图式、图例及用色标准。本规范结合近年勘查地球化学向农业、环境等领域拓展的需求及计算机编图技术的广泛应用，重新界定了术语，将地球化学勘查图系统划分为基础图件、成果图和推断解释图三大类，并详细规定了各类图件的主要内容。本规范重构了图面构成要素，明确了图名、比例尺、责任表及图外要素的编排规格，建立了涵盖数字、线段、花纹、灰度、符号及颜色六大类的综合图例体系，并以CMYK和RGB模式规定了严格的用色色谱与使用原则，从而满足当前各类地质调查与综合研究对图件编制标准化、现代化和实用化的要求。

图件种类与内容体系

本规范新增了图件种类与主要内容的章节，将地球化学勘查图明确划分为三大类。基础图件包含工作布置图、实际材料图和原始数据图，侧重于记录客观工作过程和原始信息；成果图件包括单元素地球化学图、综合异常图、土壤养分与环境地球化学等级图等，是核心成果的直接表达；推断解释图则涵盖地球化学分区图、找矿预测图等，用来揭示隐伏地质规律。这一体系全面覆盖了从数据采集、成果展示到科学推断的完整链条。

图式图例的继承与革新

本规范在继承原标准合理要素的基础上进行了大幅革新。图式方面，优化了任意分幅与国际分幅的图面结构，对所有图外要素的位置、尺寸和注记方式进行了更精细的规定。图例方面，除了传统的符号和图例，还特别增加了灰度图例和颜色图例，以适应数字图件中表达连续渐变数据的需要。对于符号大小的设计，也明确了不应超出相邻采样点线范围，以防止图面内容重叠，确保信息清晰可读。

用色标准的现代化重构

本规范最为显著的技术进步之一是用色标准的彻底重构。本规范废弃了旧的手工配色方案，建立了适用于四色印刷设备的现代色彩体系。通过提供颜色的CMYK和RGB双模式配比值，确保了图件在屏幕显示和纸质出版时色彩的高度一致。规定了采用从蓝到红的冷-暖渐变色谱，以科学直观地表示地球化学数据由低到高的空间变化，并允许根据数据结构和检出限灵活选用不同数量的色阶，提升了图件的信息承载力和表现力。
