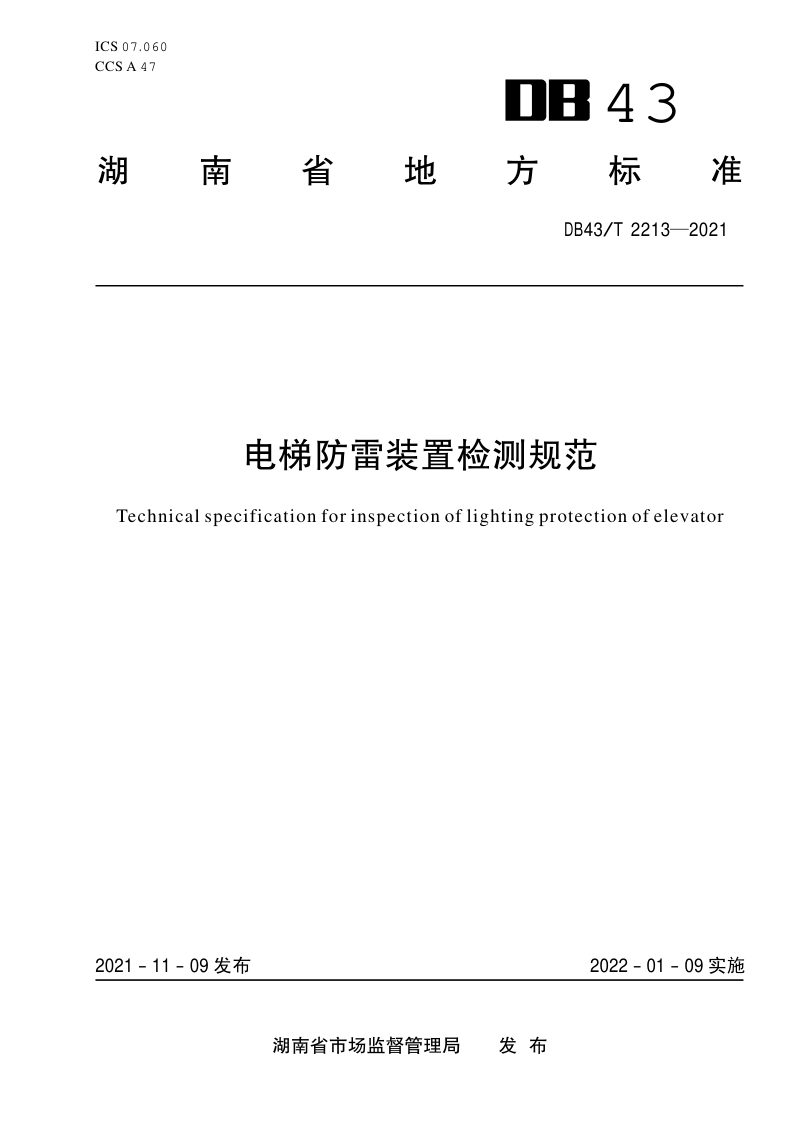

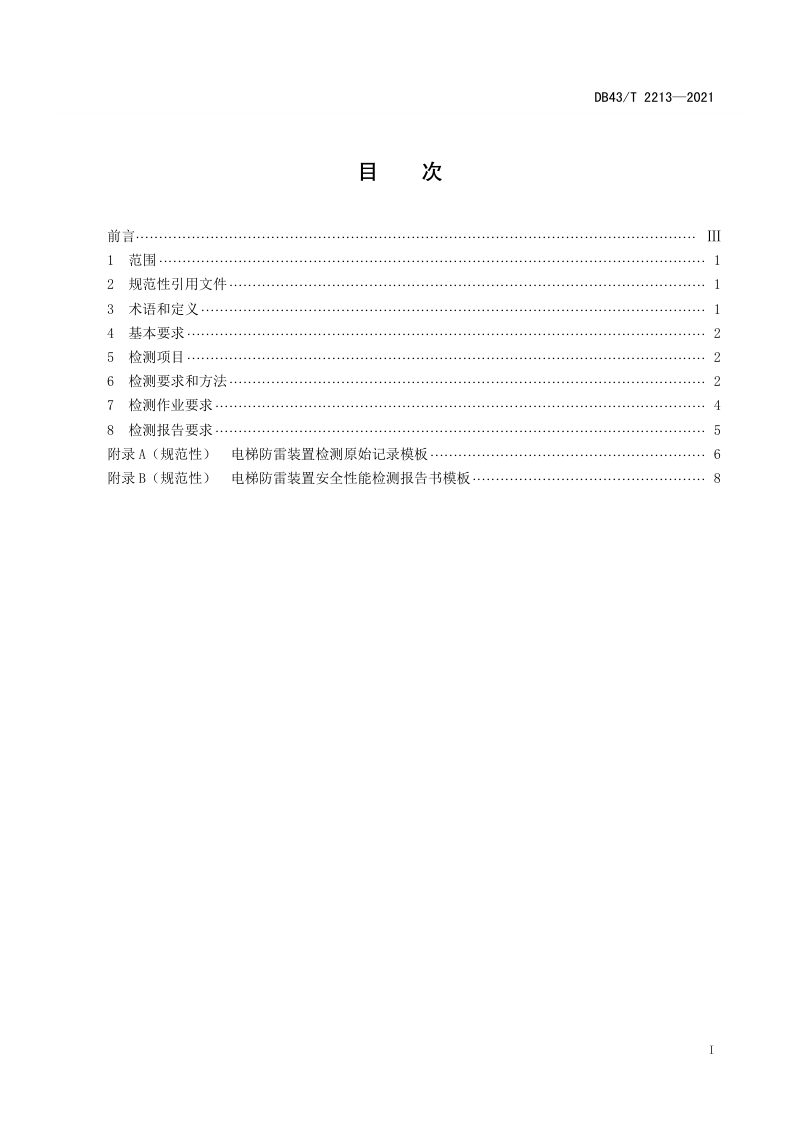

湖南省《电梯防雷装置检测规范》DB43/T 2213-2021

本标准规定了电力驱动的曳引式与强制式电梯防雷装置的检测技术规范，涵盖术语定义、基本要求、检测项目、检测方法、作业要求及报告要求。标准明确电梯防雷装置接地电阻值不应大于4Ω，并须采用共用接地系统与并联接地形式。检测项目包含接闪器、引下线、接地装置、等电位连接、雷击电磁脉冲屏蔽及电涌保护器六大项，并对井道、机房、轿厢等关键部位的等电位连接网格设置、导体规格及过渡电阻值（不大于0.2Ω）提出了量化指标。同时，标准规定了检测周期（一般电梯12个月，爆炸危险环境电梯6个月）及雨天、雷电天气下的作业禁止条件，为电梯防雷安全性能的评定提供了完整的技术依据。

接地与等电位连接要求

电梯防雷装置接地电阻值应不大于4Ω，当共用接地系统时按其中最小值确定。电气设备接地支线须采用并联形式接至接地干线，并使用黄绿相间绝缘导线。井道内宜利用建筑物柱内两根不小于Φ16的主筋作为接地干线，若不能利用则需敷设40×4mm镀锌扁钢。等电位连接带在井道30m以下每三层、30m以上每两层或垂直间距不大于6m设置，公共建筑从首层起每两层设置。机房内距地0.2m至0.3m处设置一圈等电位连接带，所有可导电金属构件均须可靠连接，过渡电阻均应不大于0.2Ω。

电涌保护与屏蔽检测

电梯配电系统与控制系统必须安装经国家认可检测实验室检测合格的电涌保护器。检测时需记录SPD的安装位置、型号、性能参数及安装工艺，进行外观检查，确认状态指示器与生产厂说明一致，并检测多级SPD间距、引线长度、前端脱离器或过电流保护器配置情况。同时需测试压敏电压、泄漏电流及绝缘电阻值。雷击电磁脉冲屏蔽方面，要求机房金属门窗、屋顶及立面金属表面等大尺寸金属件等电位连接并与防雷接地装置连通，屏蔽电缆金属屏蔽层须在两端就近接地，屏蔽材料选用钢板或铜板时厚度宜为0.3mm至0.5mm。
