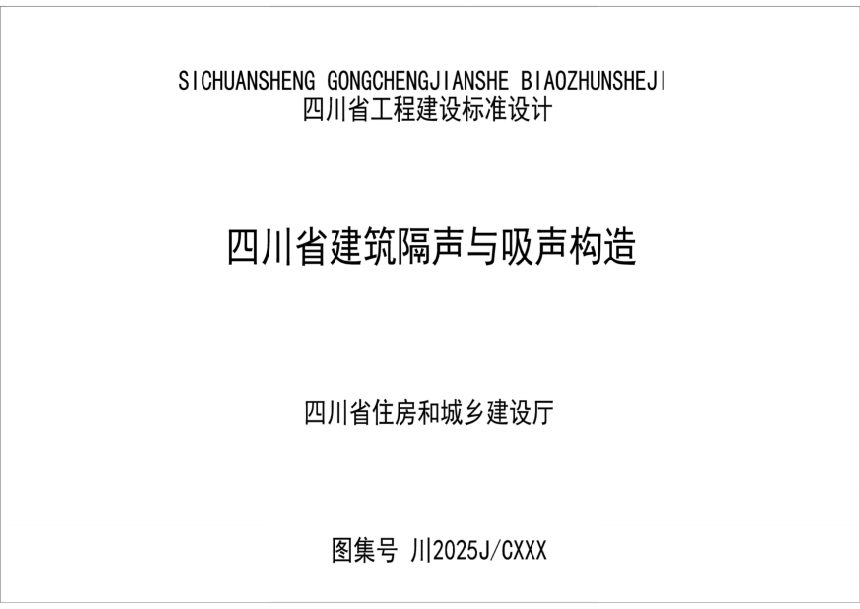

四川省《建筑隔声与吸声构造图集》（公开征求意见稿）

本图集为四川省工程建设标准设计，针对民用建筑中楼板、墙体、门窗及配套设备的隔声与吸声构造给出统一做法。内容覆盖浮筑楼板隔声保温系统、外墙与内隔墙隔声、门窗隔声、声屏障及吸声材料构造，并配套材料性能指标、施工工艺与工程验收要求，供设计、施工、验收各环节选用。

楼板隔声以浮筑构造为主线

常用钢筋混凝土楼板加面层的计权标准化撞击声压级普遍大于75dB，难以满足低限要求，故图集以浮筑楼板隔声保温系统为主要解决路径，区分清水、精装、地暖三类构造。隔声层可采用丙烯酸复合橡胶弹性涂层或成品隔声垫，保护层细石混凝土强度不低于C20、厚度不小于40mm，石膏基自流平厚度不小于35mm；沿墙边连续设置竖向隔声片，顶端高出保护层上表面至少30mm，切断竖向与侧向声桥。楼面面积大于30㎡或边长大于6m时设弹性分隔条，间距不大于3m。

墙体与门窗隔声分级控制

外墙及内隔墙按砌体类、板材类、复合类分别给出构造，分户墙空气声隔声须满足《住宅项目规范》GB 55038，并对防火、环保、保温及抗震连接提出要求；管线开槽两侧应错开至少500mm。入户门空气声隔声宜不低于30dB、高要求不低于35dB，户内门宜不低于25dB、高要求不低于30dB；隔声窗重点关注中低频，通过玻璃配置、加大间距与开启扇密封提升整窗性能，隔声通风器开启状态计权规范化声压级差应大于33dB。

吸声降噪与验收衔接

声屏障按全封闭、半封闭、直立、折板等型式选用，主体结构构件使用寿命不低于50年、易更换构件不低于25年，并给出抗风压、防腐、防火及Maekawa公式绕射衰减计算依据。吸声构造涵盖软包、穿孔板、空间吸声体及微粒吸声板等，空间吸声体用量不宜超过吊顶面积的50%。浮筑楼板隔声保温作为建筑节能分项工程验收，明确了隐蔽工程验收部位、材料进场复验批量与检查项目。
