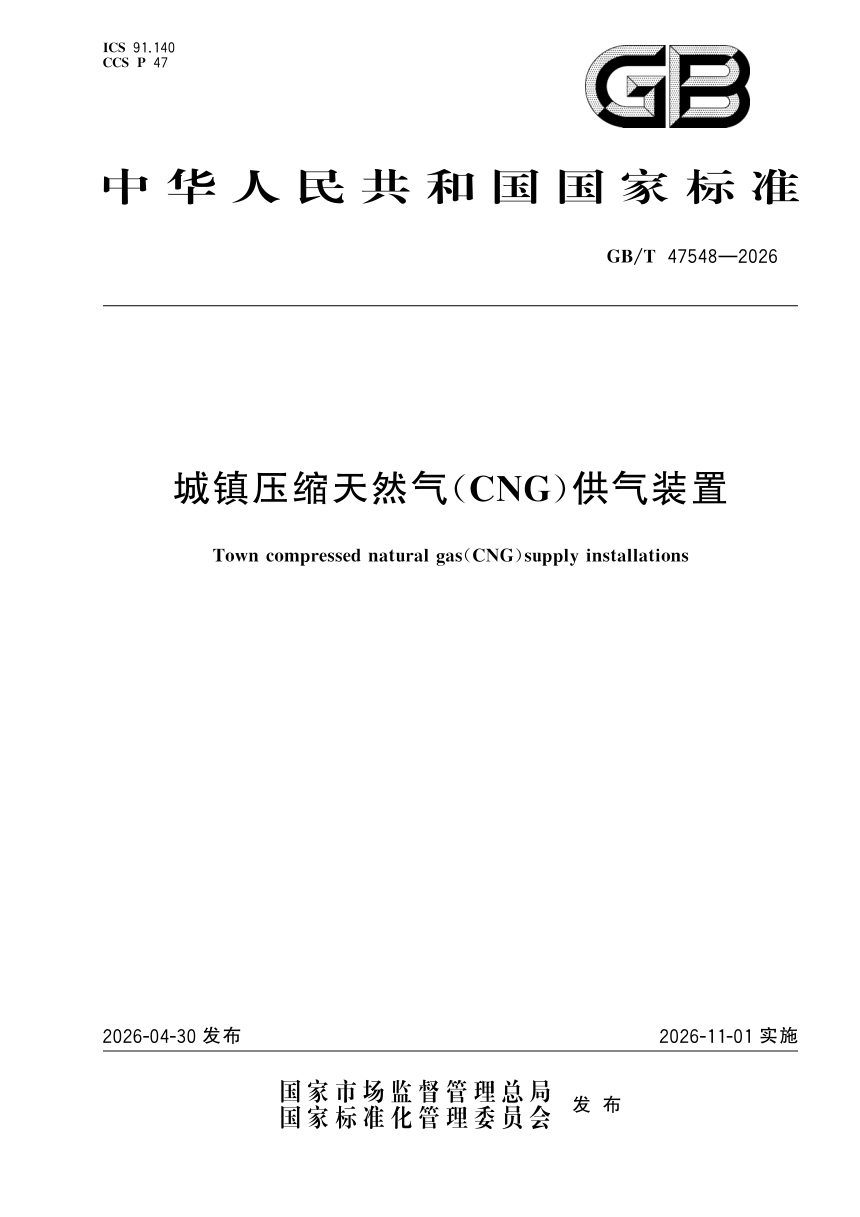

《城镇压缩天然气（CNG）供气装置》GB/T 47548-2026

本文件为城镇CNG供气装置的制造与验收提供统一技术依据，适用于进口工作压力不大于25.0 MPa、设置于调峰站或储配站内并向居民、工业、商业用户供气的装置。内容涵盖分类代号、结构与材料、性能指标、试验方法、检验规则及包装贮运，以调压、加热、安全切断与放散、计量加臭为核心配置对象。

分类与型号编制

按管道结构分单路与多路，按环境温度分D类（>-20℃且≤60℃）和C类（≤-20℃）。型号以进口压力、出口压力、设计供气量前两位数值、加热器换热方式、结构型式及自定义功能组合表示，可直观反映装置主要参数与配置。

结构与材料控制

装置与外部管道界面限定为焊接坡口端面、螺纹接头端面、法兰密封面或专用连接件密封面。基本配置包括加热器、过滤器、调压器、安全放散与紧急切断装置、可燃气体报警、仪表及电气控制。调压宜采用二级及以上，10000 m³/h以上宜采用三级。管道宜用不锈钢无缝钢管，公称压力1.6 MPa及以上阀门须采用压力密封阀盖或全焊透结构，禁用铸铁等脆性材料。

安全与试验要求

调压系统失效时安全装置应能自动工作，一级调压宜采用外力式联动切断加放散，二级及以后采用自力式机械保护，放散管按压力级制分别设置，不得混用。强度试验水压为1.5倍设计压力，气密性试验调压器前后分别进行。安全阀整定误差按压力区间控制在±0.015 MPa或±3%，出口关闭压力实测值不得大于标称值，绝缘法兰常态绝缘电阻应大于20 MΩ。
