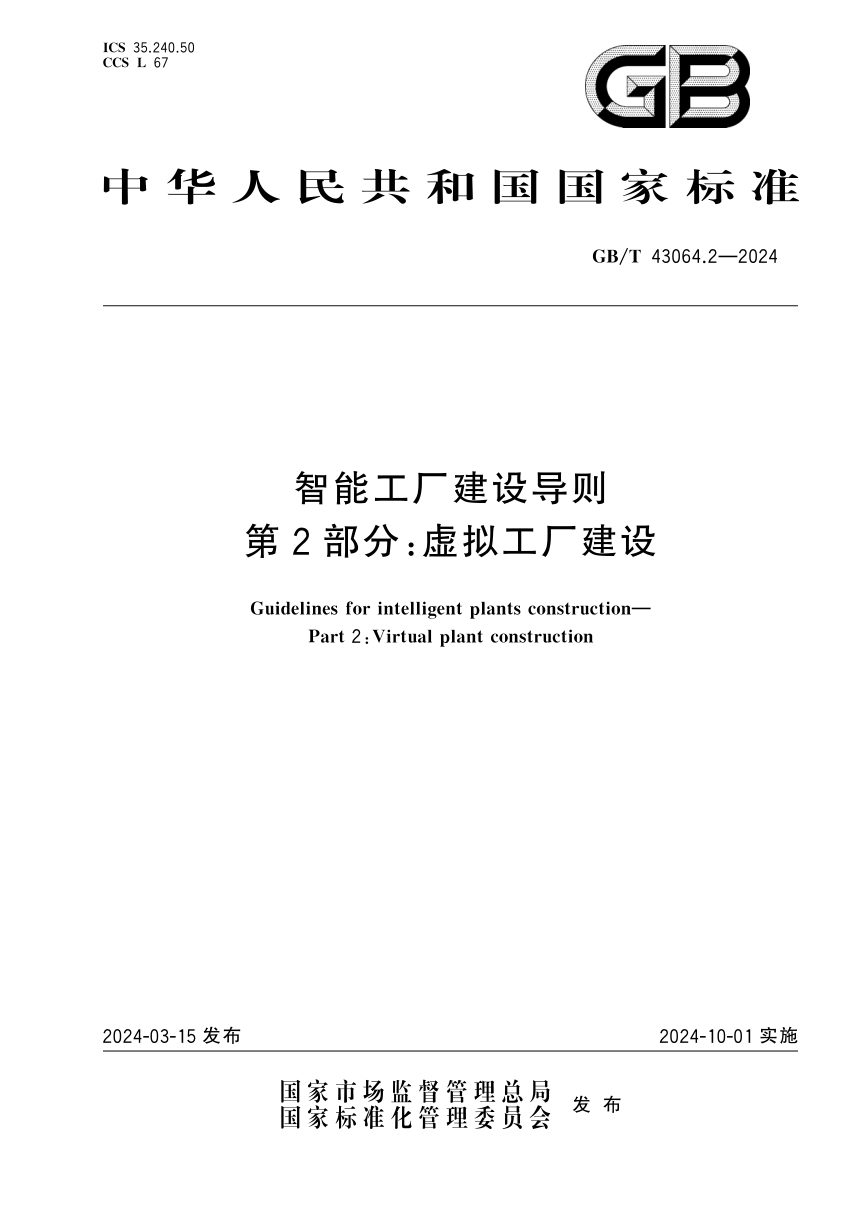

《智能工厂建设导则 第2部分：虚拟工厂建设》GB/T 43064.2-2024

本文件规定智能工厂建设中虚拟工厂的基本要求、模型构建与应用功能，适用于新建、改扩建和技术改造项目。虚拟工厂分模型层和应用层，模型层以工厂信息模型和工厂仿真模型为核心，应用层覆盖数据管理、可视化、仿真分析、检索、场景规划、集成接口和自定义应用，并按新建与改扩建两类模式给出建设路径。

模型构建

工厂信息模型表达几何、物理、过程与架构特征，包括几何、物理、过程活动/状态/数据，以及系统功能、组织资源、网络拓扑、智能系统、软硬件部署和集成接口模型。工厂仿真模型分工艺、环境和建造三类：工艺仿真覆盖布局、物流、生产系统、装配加工、人机、机器人、工艺流程和管路系统；环境仿真涉及风、气流、粉尘、光、噪声和热辐射；建造仿真包括施工组织与施工工艺。

应用功能

应用层实现模型与数据统一管理，支持目录、元数据、清洗转换、导入导出和备份恢复；可视化呈现工厂、车间、产线、装置单元及运行、报警、历史趋势；仿真分析需制定方案、构建模型、设定场景、记录结果、评估优化并定期更新；同时提供检索、场景规划、集成接口和自定义应用，接口采用API或SDK，支持实时同步与扩展配置。

建设模式

附录A按新建、改扩建和技术改造两类提出要求。新建工厂结合规划设计方案确定目标范围，依据工艺布局、设备选型和工艺规则构建信息与仿真模型，通过测试用例优化流程、布局、选型和建设方案，部署移交满足数字化交付要求。改扩建和技术改造工厂结合现状，采集生产物流、设施设备和历史运行数据，构建既有工厂模型并基于运行数据校验优化，再依据改造方案构建改造模型，分别设计测试用例完成优化验证。
