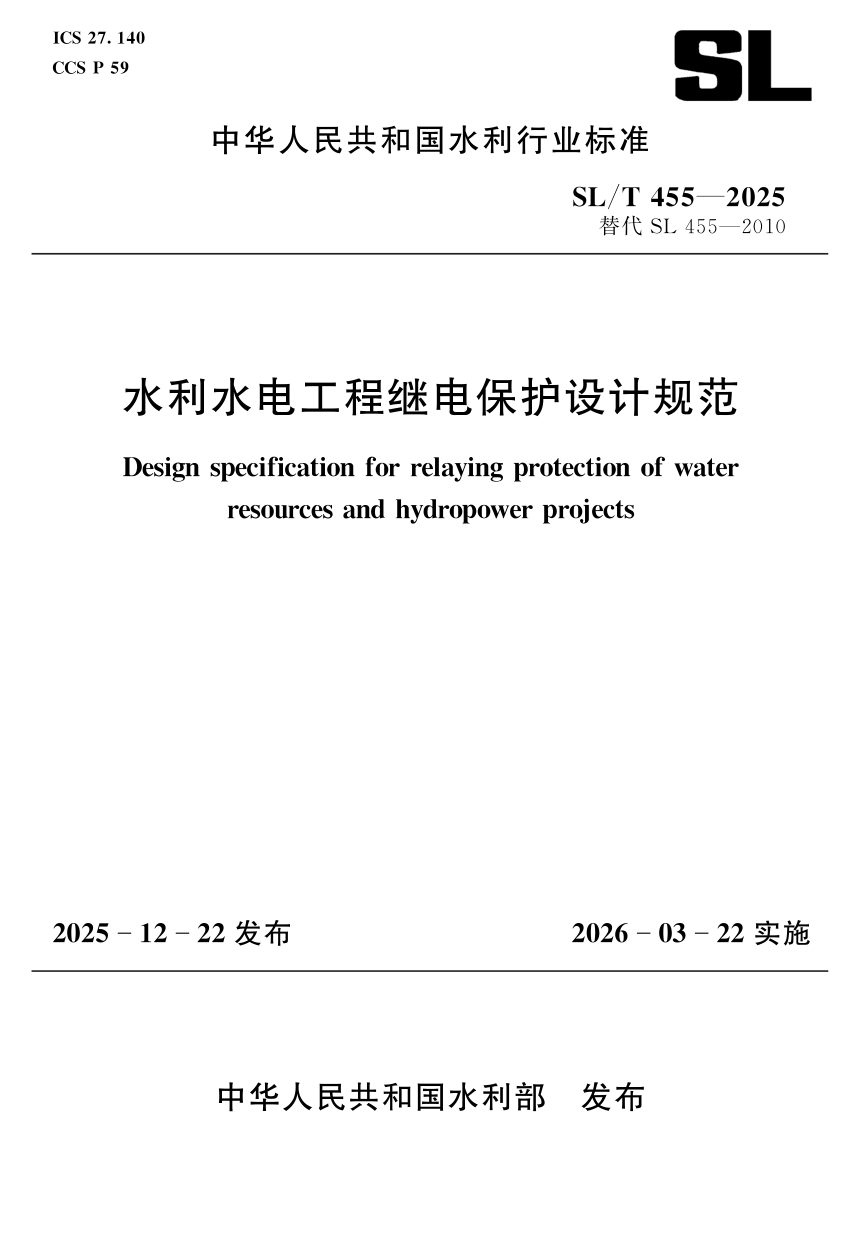

《水利水电工程继电保护设计规范》SL/T 455-2025

本标准替代SL 455—2010，适用于新建、改建和扩建水利水电工程（不含抽水蓄能电站）的继电保护设计。修订后水轮发电机组单机容量上限由700 MW级提至1000 MW级，电力线路电压等级由6 kV～220 kV提至6 kV～500 kV，并将6 kV及以上水泵电动机纳入适用范围，同时增补500 kV线路、变频电动机保护及二次回路抗干扰等内容。

适用范围与保护配置总则

本标准适用于单机容量1000 MW级及以下水轮发电机组、6 kV及以上水泵电动机和电力设备、6 kV～500 kV电力线路。100 MW及以上机组、220 kV及以上设备和线路的继电保护除电量保护外应按双重化配置，两套装置之间不应有电气联系；100 MW以下机组、110 kV以下设备和线路仅配置1套主保护时，宜采用主保护与后备保护相互独立的装置。

发电机、变压器与线路保护修订要点

发电机保护新增逆功率、GCB失灵及起停机保护，明确100 MW及以上机组应装设100%定子接地保护，可采用基波零序过电压与三次谐波电压或注入式保护构成。变压器保护新增系统倒送电工况下主变后备保护配置，220 kV及以上主变高压侧断路器增设闪络保护，330 kV及以上变压器应装设过励磁保护。线路保护新增500 kV等级内容，220 kV～500 kV线路保护及母线保护、断路器失灵保护、三相不一致保护均应符合GB/T 14285的规定。

电动机保护与二次回路

电动机保护新增变频运行和工频运行两种工况下的配置要求，2 MW及以上同步及异步变频电动机可采用变频式差动保护或磁平衡式差动保护作主保护，过流保护和负序保护作后备。二次回路新增抗干扰内容，双重化保护的电流回路、电压回路、直流电源回路及双跳闸绕组控制回路不应合用一根多芯电缆，保护装置跳闸回路和启动失灵回路应使用各自独立的电缆，并增设等电位接地网要求。
