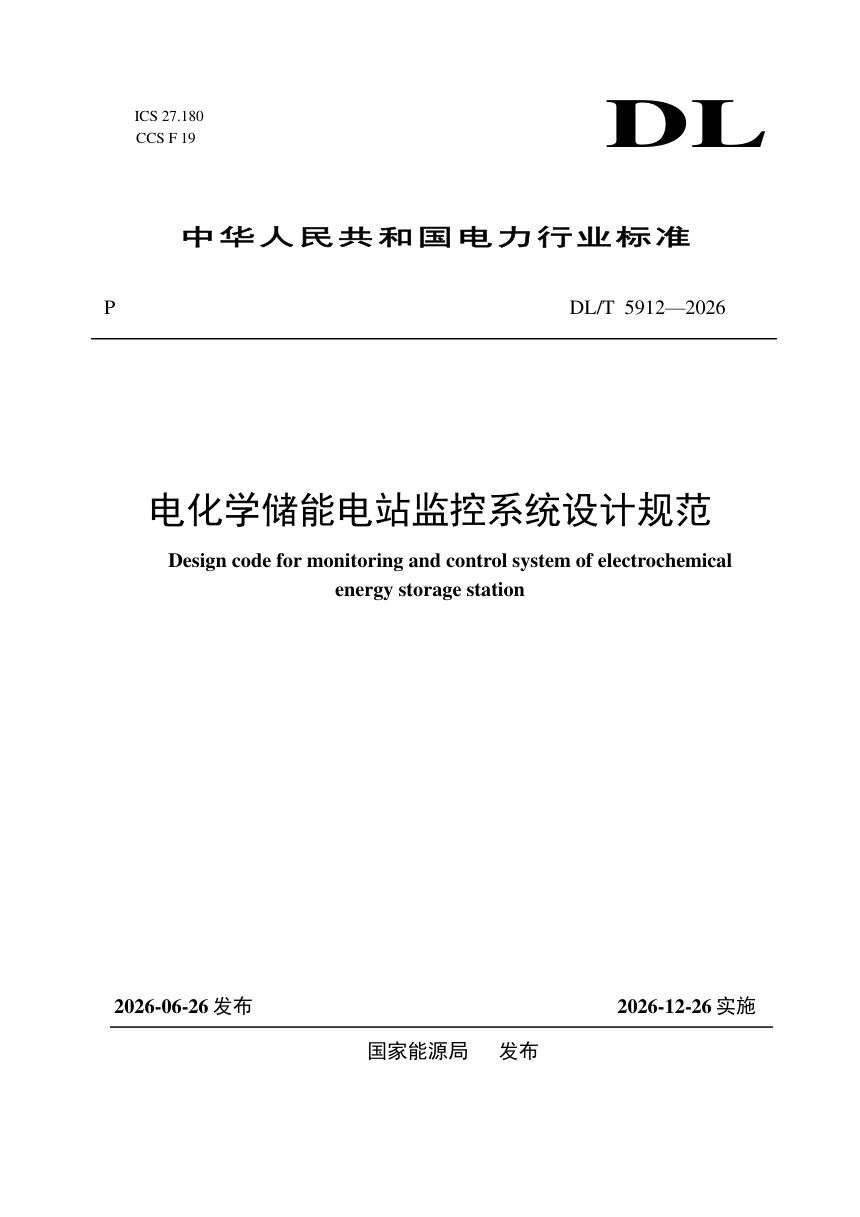

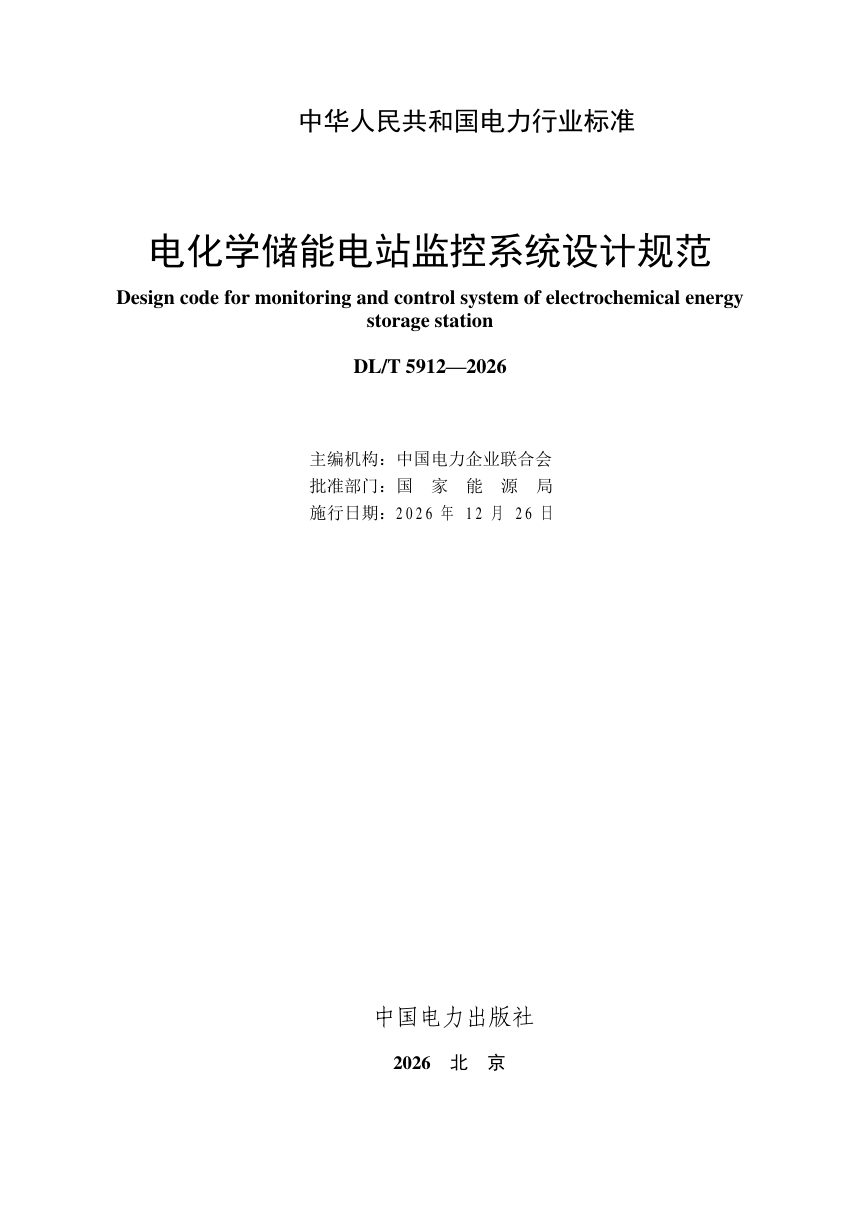

《电化学储能电站监控系统设计规范》DL/T 5912-2026

本标准针对新建、扩建和改建的额定功率500kW及以上、额定能量500kWh及以上的固定式电化学储能电站，规范其监控系统设计。适用储能载体涵盖锂离子电池、钠离子电池、液流电池、铅酸/铅炭电池及水电解制氢/燃料电池。监控系统覆盖电池管理系统、储能变流器、变配电设备及辅助系统的信息采集、处理、监视、控制与运行管理。

架构与设备配置按规模分级

系统采用站控层、现地层、网络及安全防护设备的分层分布式开放网络架构。站控层设备按远景规模配置，大型站监控主机、应用服务器、数据库服务器、前置服务器宜双机冗余或独立配置，中小型站逐级简化。站控层网络大型站宜双网冗余，通信网络采用高速工业以太网，带宽不低于100Mbit/s，中心交换机互联宜采用1000Mbit/s端口。大中型站现地层信息传输网络与控制信号传输网络宜独立配置。

功能覆盖采集、控制与安全预警

系统功能包括数据采集、监视报警、控制调节、事件顺序记录、事故追忆、远动、统计分析与智能预警、在线自诊断与冗余管理、数据存储、人机接口、对时及通信。接受调度的电站应支持AGC、AVC及一次调频、惯量响应控制。主动安全预警可综合电池充放电倍率、温度、电压、电量状态等指标判断热滥用或过充滥用。实时数据库接入容量宜按每100兆瓦时不少于20万个信息点估算，历史数据存储不低于3个月。系统对时误差不大于1ms。

安全防护与二次系统设计

运行监控、功率控制等业务部署于安全Ⅰ区，电能量采集、在线监测等部署于安全Ⅱ区。与上级系统广域连接宜设电力专用纵向加密认证装置，大中型站储能监控与独立升压站监控站控层网络间宜配防火墙逻辑隔离。二次接线规定交流采样额定值、硬接点输入要求及遥控出口硬压板配置。设备组柜、电源、防雷接地、电缆光缆等均给出具体技术规定，双重化网络不应共用一根光缆。

执行要求

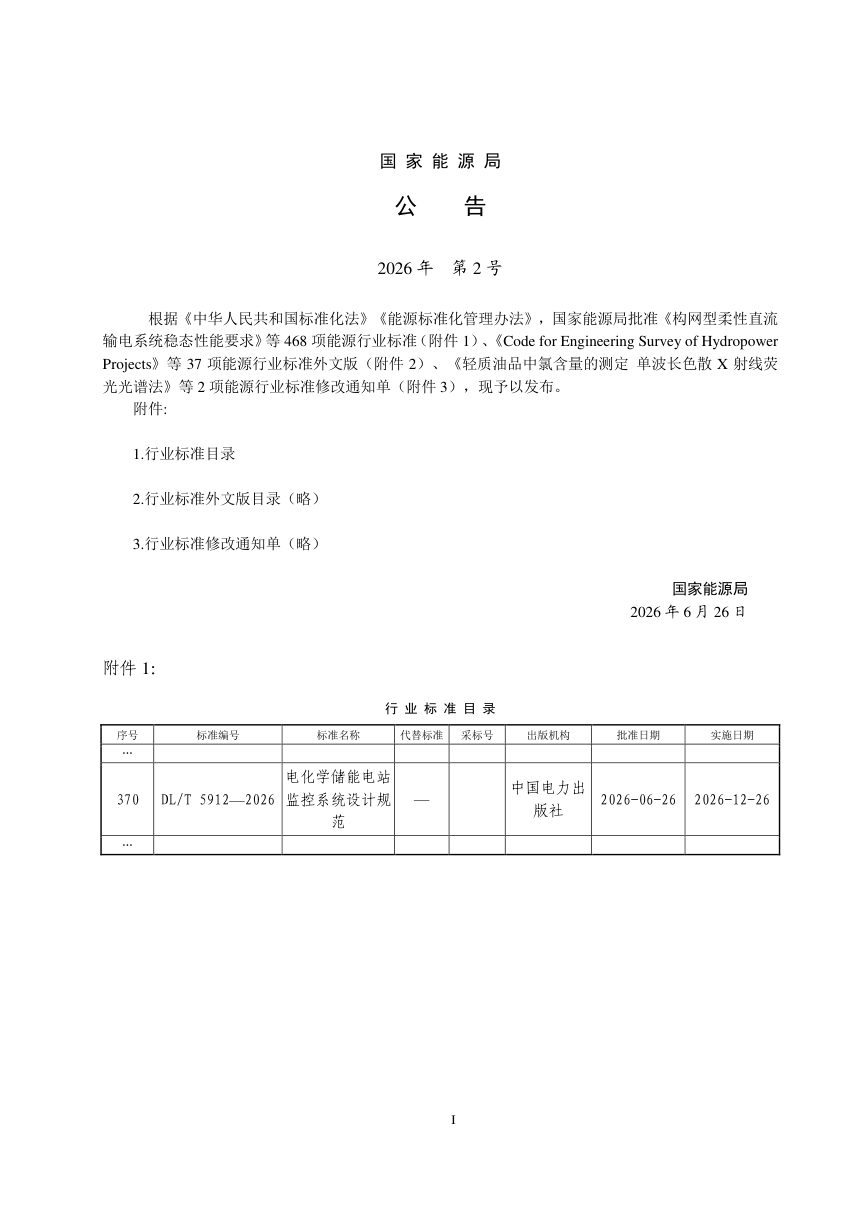

本标准自2026年12月26日实施，由全国电力储能标准化技术委员会归口，中国电力企业联合会负责具体技术内容解释。监控系统设计除符合本标准外，尚应符合国家现行有关标准的规定。
