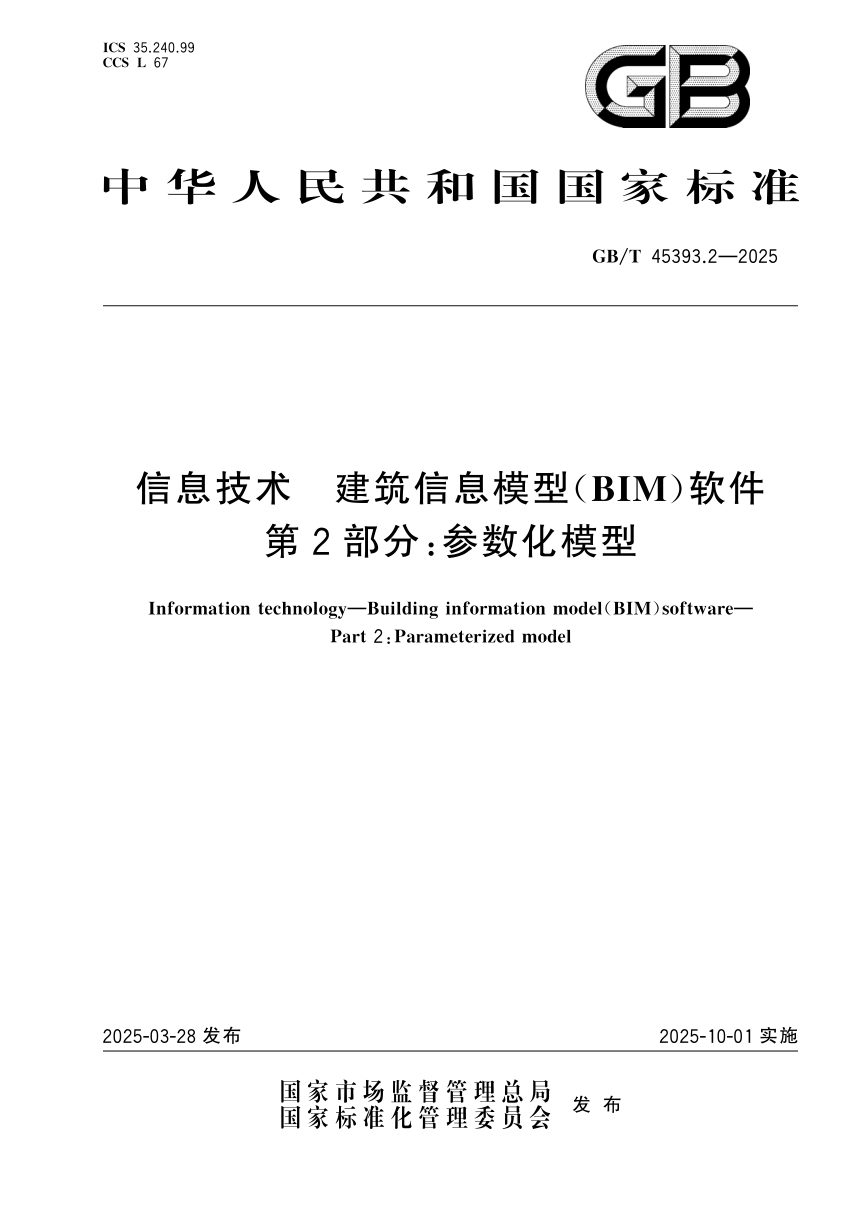

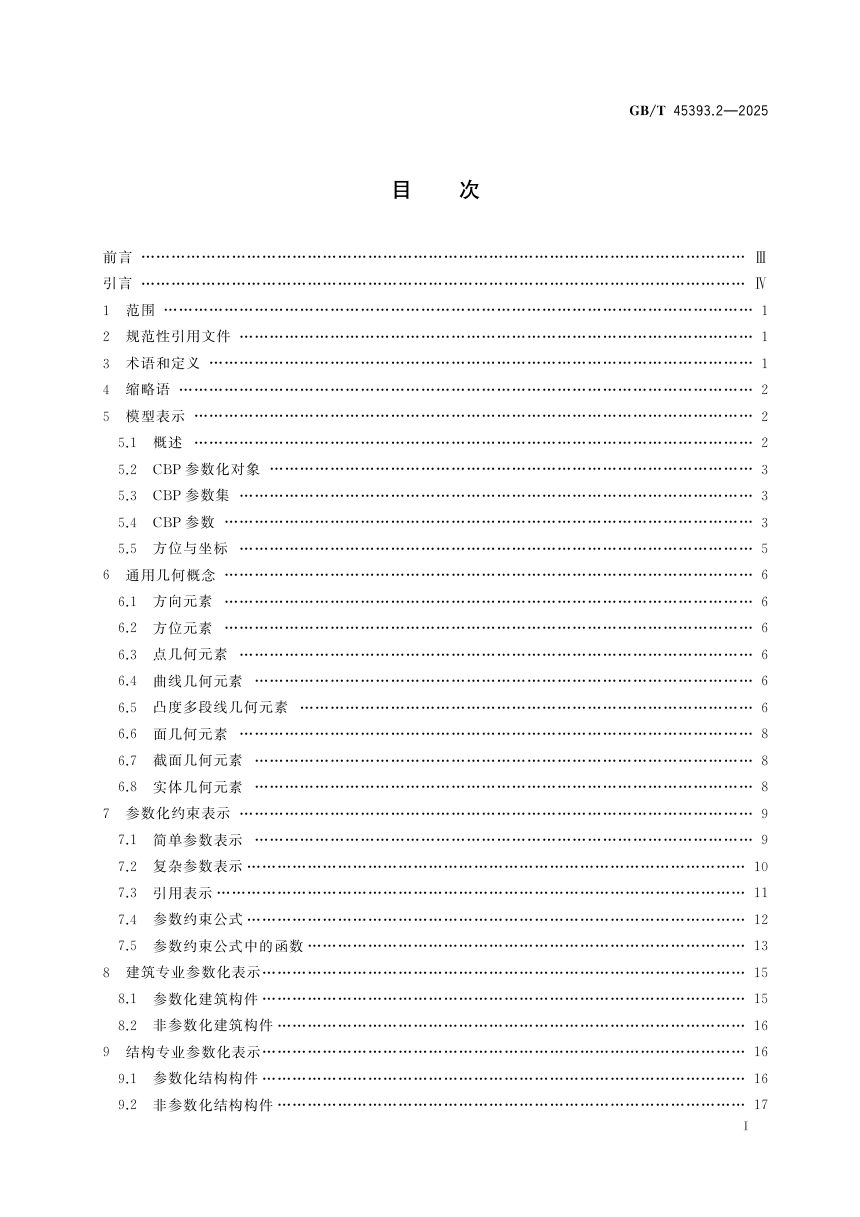

《信息技术 建筑信息模型（BIM）软件 第2部分:参数化模型》GB/T 45393.2-2025

本标准面向BIM软件间参数化模型的交换与共享，规定了建筑、结构、机电三专业通用构件的参数化几何表达方法及其所需参数与定位坐标，覆盖模型表示、通用几何概念、参数化约束表示三部分基础规则，并以资料性附录给出墙、板、柱、楼梯、梁、基础、水管、风管、桥架等构件的参数化定义。适用于BIM软件中通用构件几何形体的建模与数据交换，非通用构件可参照扩展。

模型表示与数据组织

参数化模型以符合GB/T 16656的文件承载，扩展名为“cbp”，由参数化对象、参数集、参数三级组成。参数化对象继承GB/T 51447—2021通用对象，以Cbp为前缀命名，每个对象挂接一个或多个参数集。参数集分实例、类型、项目三类，同名参数按实例、类型、项目顺序取值。参数分主要参数、导出参数、约束参数，主要参数唯一确定几何形状，导出参数由公式算出，约束参数限定值域与参数间关系。方位采用三维轴方位表达，含位置、轴、参考方向三个构造参数。

通用几何与参数约束

通用几何概念界定方向、方位、点、曲线、凸度多段线、面、截面、实体等元素的类型与属性，均对接GB/T 16656对应定义。凸度多段线以顶点二维坐标加凸度值描述直线段与弧线段，凸度按圆心角正负取值。参数化约束表示规定数值、布尔、字符串等简单参数及集合、对象等复杂参数的书写规则，并给出导出公式、比较公式及基本数值、三角、字符串、逻辑四类函数，实体引用须使用GlobalId等稳定标识符。

专业构件参数化定义

建筑专业覆盖墙、坡道、屋顶、板、柱、幕墙、楼梯、栏杆、门、窗、洞，结构专业覆盖结构墙、柱、梁、基础、板、圆形桩、楼梯、洞口，机电专业覆盖给排水、暖通、电气的水管、风管、桥架、线管、接线盒、导线及其弯头、三通、四通、变径、接头、管帽等管件。各构件以截面、路径、厚度、高度、坡度、定位点与连接点为基本参数，非参数化构件按第6章通用几何概念与第7章参数化约束表示自行创建。
