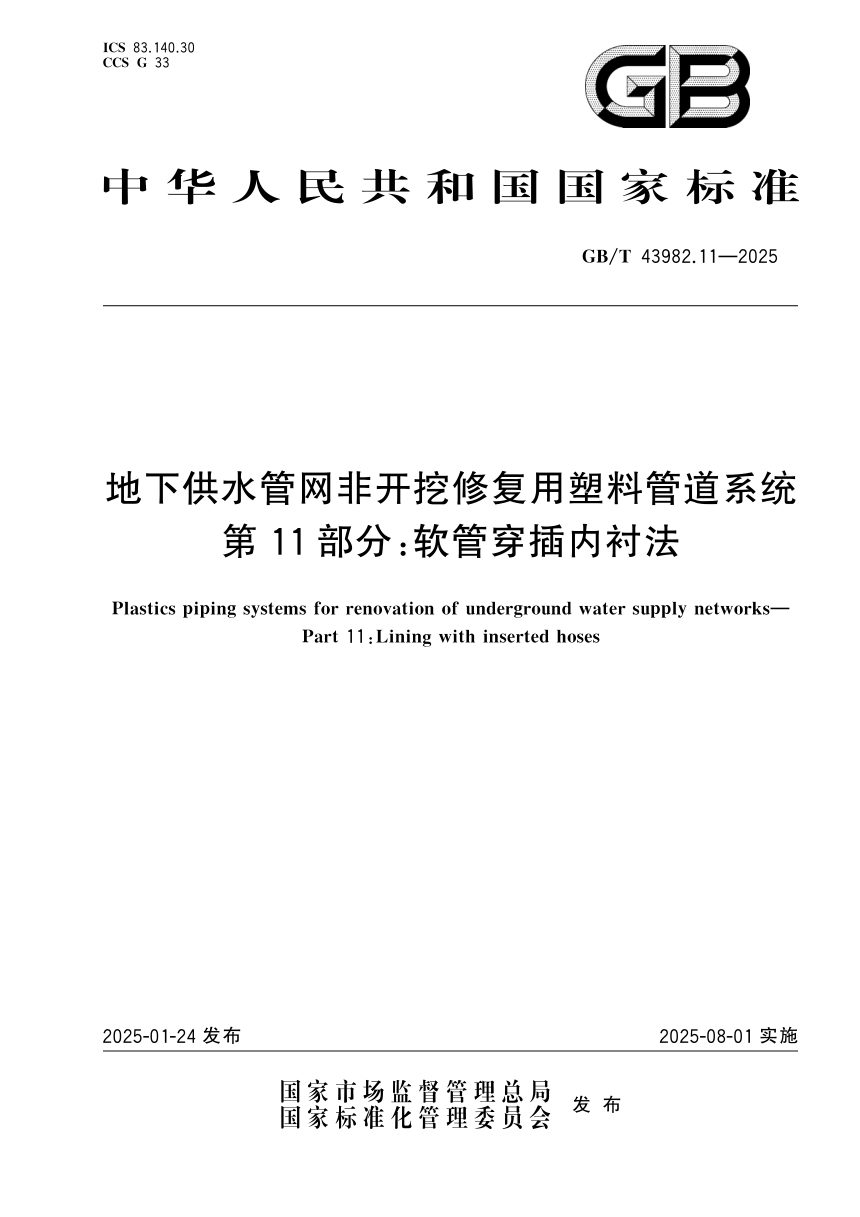

《地下供水管网非开挖修复用塑料管道系统 第11部分:软管穿插内衬法》GB/T 43982.11-2025

本标准针对地下供水管网软管穿插内衬法修复，规定了塑料管道系统在M阶段（工厂制造）和I阶段（现场安装）的技术要求、施工与验收规则，适用于工作温度不超过40℃的供水管网修复，内衬层为TPU时适用温度另有上限。标准以软管结构、管件形式、系统适用性和施工质量控制为主要内容。

软管与管件的材料及结构

软管由内衬层、增强层和保护层构成，内衬层与保护层用PE混配料或TPU混配料，增强层用PET纤维或芳纶纤维，禁止使用回用料及回收料。管件包括卡箍接头、锥形接头、注胶接头和焊接式接头四类，承压部件防腐等级不低于原有管道，弹性密封圈和接触饮用水的材料卫生性能均须符合相关标准。

系统适用性与力学指标

M阶段软管须满足壁厚、外径及力学性能要求，管端接头与软管连接后须通过静液压试验和密封性试验，管体和接头不泄漏、不破裂、不滑移。I阶段安装后软管应在设计压力下完全吹胀，内壁无尖凸、鼓包、褶皱、扭转和破损，紧密贴合型软管与原有管道内壁之间不应有间隙或空泡。

施工与验收

安装施工环境温度应为-5℃～40℃，穿插前须对原有管道进行CCTV检查，转弯角度在45°～90°之间或转弯半径小于3dn时应进行模拟安装。绞车与牵引设备应实时显示荷载，软管轴向应力不高于拉伸强度。验收包括软管施工质量检验和管道功能性试验，主控项目为无渗水、最小厚度不小于设计值，穿插后按GB 50268进行水压试验；现场取样每200个修复段至少制作一个样品段，由第三方检测并出具报告。
