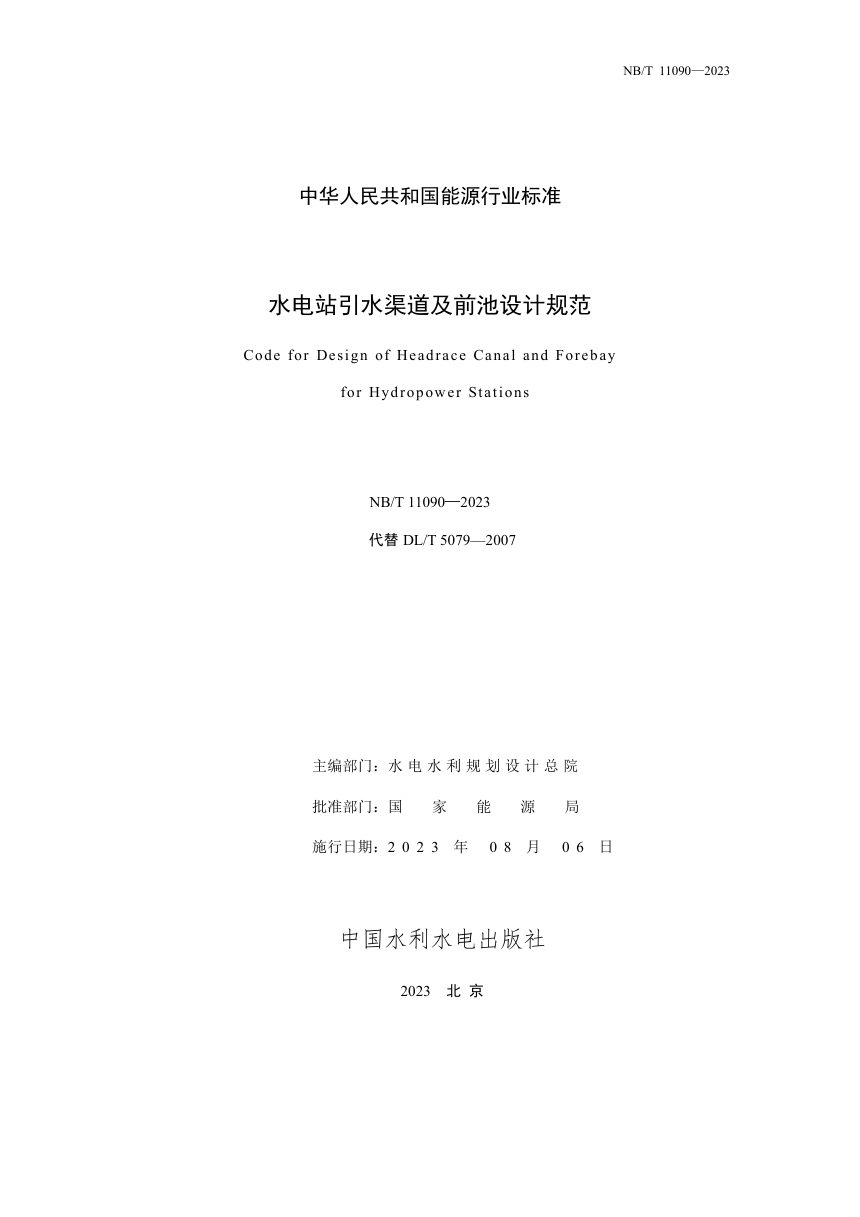

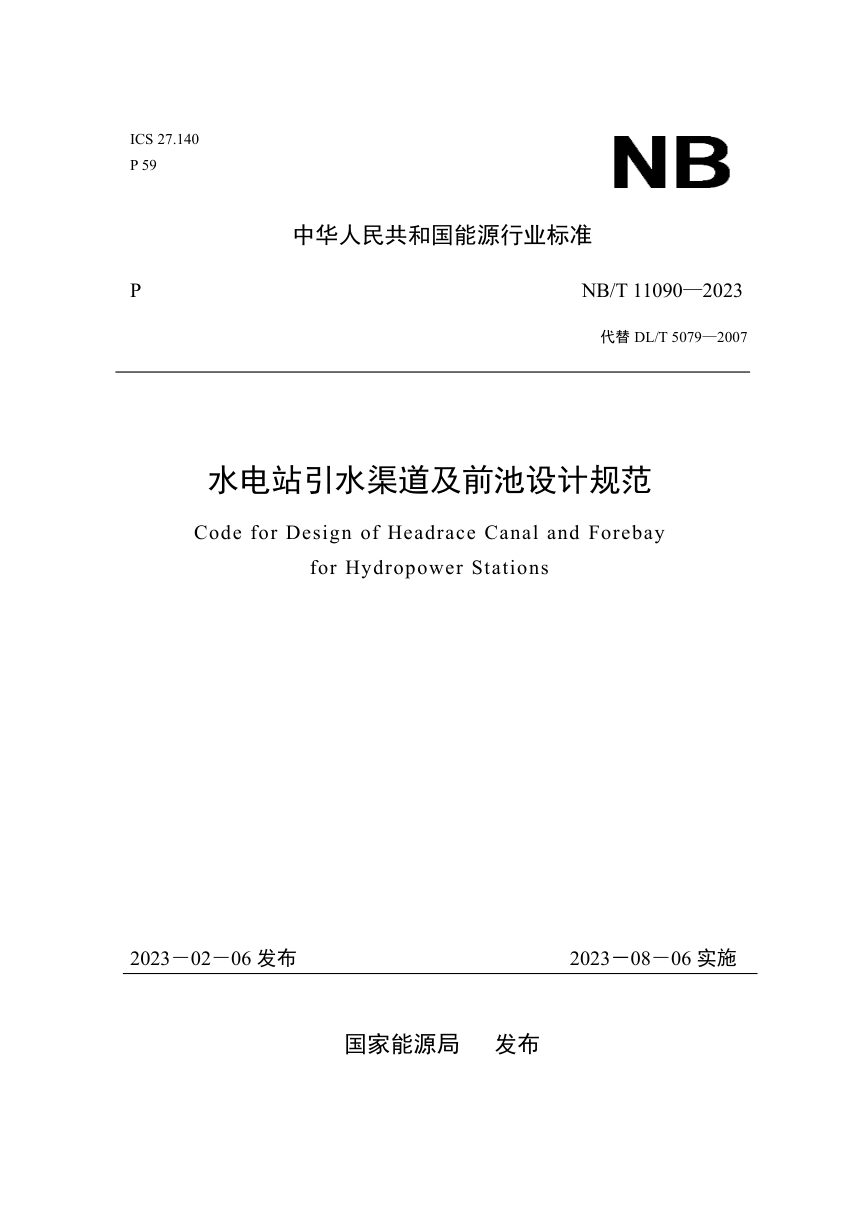

《水电站引水渠道及前池设计规范》NB/T 11090-2023

本规范适用于中小型水电站引水渠道及前池设计，替代DL/T 5079—2007，涵盖总体布置、水力设计、渠道设计、前池及调节池设计、结构设计、地基处理及安全监测。修订新增安全监测章与抗震设计要求，修改结构设计内容，要求设计兼顾防洪、防污、防渗漏、防泥沙和防冰冻。

总体布置与渠道选型

渠线应避开溶洞、滑坡、泥石流等不良地质，山区宜沿等高线布置，可采用明渠与隧洞、暗渠、渡槽、倒虹吸结合。衬砌渠道弯曲半径不小于水面宽2.5倍，不衬砌土渠不小于5倍，输冰渠道不小于10倍。渠道分自调节与非自调节两类，后者应设泄水建筑物，进水口设工作闸门和检修闸门。前池宜正面进水，避开弯道，受地形限制可布置地下洞室式。

水力设计与涌波控制

设计流量应计入渗漏蒸发损失，兼有灌溉供水或排沙排冰任务时应加大流量。前池正常水位按均匀流确定，最高水位按突然甩全负荷涌波水位确定。非自调节渠道需计算侧堰泄流工况水面线，侧堰堰顶应高于设计流量水面0.1 m～0.2 m，过堰水流保持自由出流。涌波计算采用圣维南方程或行进波法，按甩负荷和增负荷分别计算正负涌波。

渠道、前池与结构设计要点

设计流速衬砌渠道宜取1 m/s～2 m/s，土渠取0.6 m/s～0.9 m/s。渠顶超高按最大涌波高度加安全超高确定，有抗冻要求时不低于冰盖顶面以上0.5 m。前池连接段单侧扩展角不宜超过12°，底部纵坡宜大于1:5。前池工作水深3 m左右时可采用虹吸式进水口。建筑物按概率极限状态或单一安全系数法设计，抗震设防烈度7度及以上应进行抗震计算。安全监测涵盖水位、变形、渗流、应力应变等，三级建筑物在渡槽、软基涵洞等部位应进行监测设计。
