《水电工程制图标准第7部分：水土保持》NB/T10883.7-2023，自2023年11月26日起实施。
PDF文档信息
Vip.1
名称：2023.11.26-《水电工程制图标准 第7部分：水土保持》NB/T 10883.7-2023.pdf
本标准为水电工程水土保持制图提供统一技术依据，覆盖从基础图件到BIM制图的全套图件类型，明确各类图件的表达内容、标注要素与绘制规则，并对图例、色标、图幅比例尺作出具体规定。
图件体系与分层要求
水土保持图件分为基础图件、综合图件、工程措施图件、植物措施图件、临时防护措施图件、表土资源保护图件和水土保持监测图件七类。基础图件包括项目地理位置图、水系图、土壤侵蚀强度分布图、土地利用现状图等，其中流域水电开发规划图、施工总布置图等可直接引用相关专业已有图件。综合图件涵盖防治责任范围图、防治分区图、措施总体布局图及各分区措施布置图，并按枢纽工程区、弃渣场区、料场区、交通设施区等不同分区分别规定标注要素。
措施设计图的深度控制
工程措施图件按拦渣、防洪排导、边坡防护、土地整治、防风固沙、降水蓄渗六类工程分别规定平面布置图、剖面图和细部设计图的绘制内容；植物措施图件要求注明树草种名称、规格、整地方式、种植密度和单位面积工程量；临时防护措施和表土资源保护图件同样按平面、剖面、细部分层要求。施工图阶段均须增加细部设计图。
图例、色标与BIM制图
本标准以附录形式规定图幅与比例尺、土壤侵蚀强度分级色标、土地利用现状分类色标和常用树种图例代码表。图例部分涵盖通用图例、综合图例、工程措施图例、植物措施图例、临时防护措施图例、表土资源保护图例和水土保持监测图例。弃渣场、料场、表土堆存场及其他重要防护对象的措施宜采用BIM制图，模型按实际尺寸比例建立，成果文件格式应与主体设计一致。
执行与衔接
水土保持图件的字体、字号、图线、指北针和标题栏绘制应按NB/T 10883.1执行；土壤侵蚀类型及强度分级按SL190执行；土地利用类型划分按GB/T 21010执行，比例尺小于1:2000的标注一级类名称，大于等于1:2000的标注二级类名称；涉及景观和游憩要求的植物措施设计图应符合CJJ/T 67的规定。

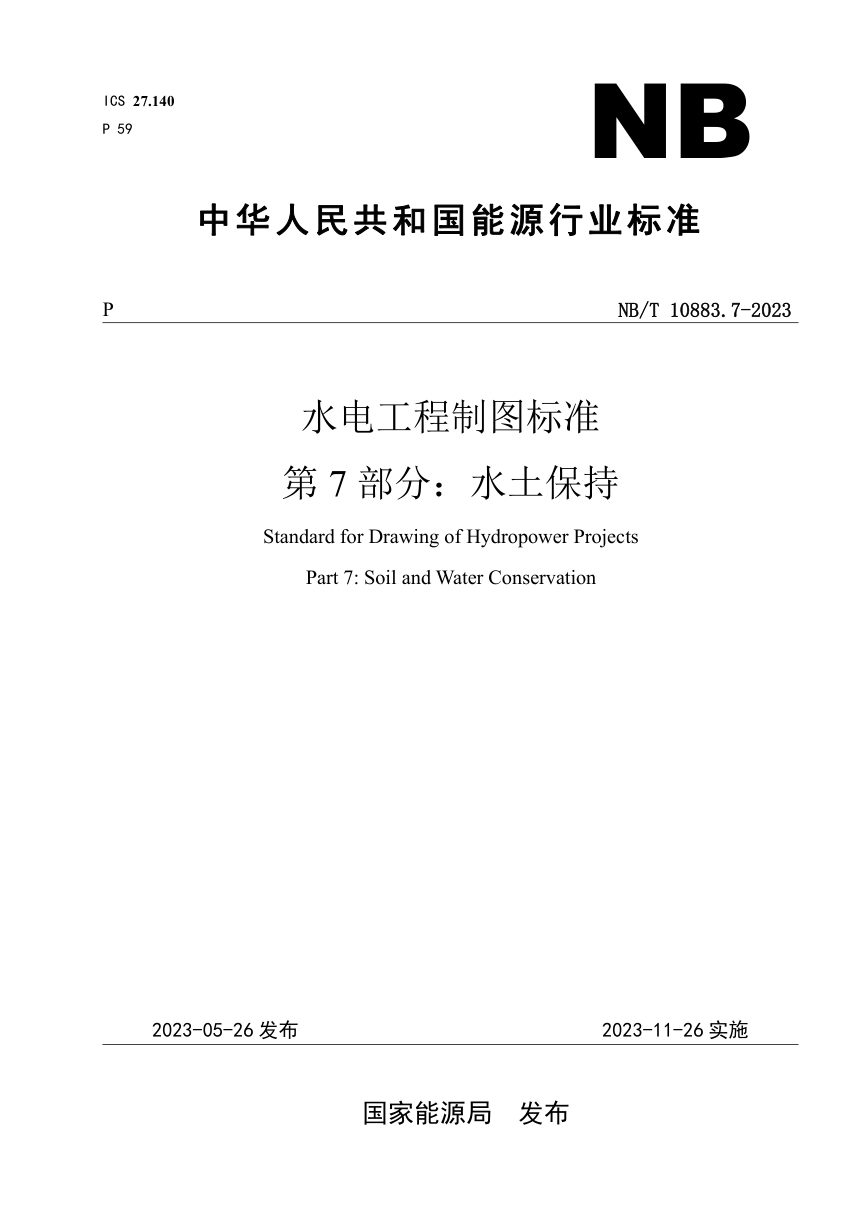

第 1 页

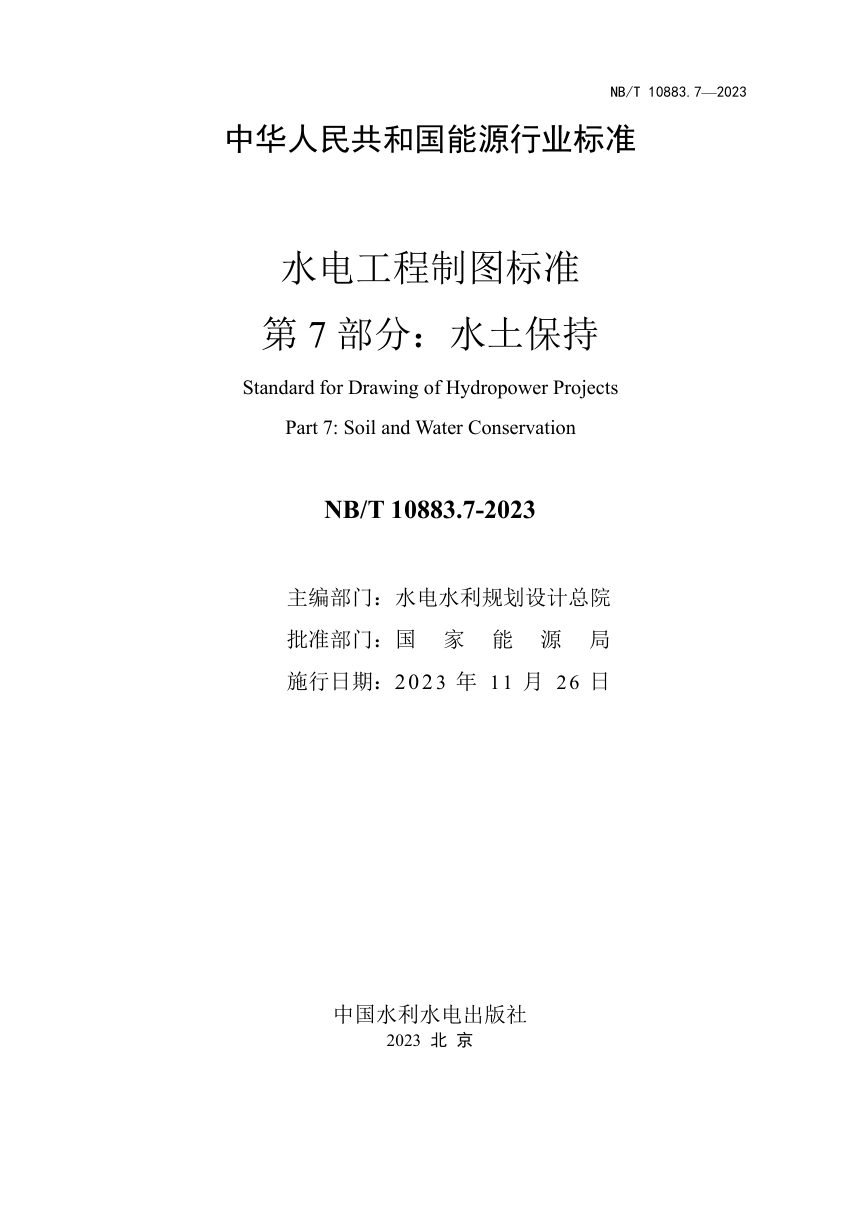

第 2 页

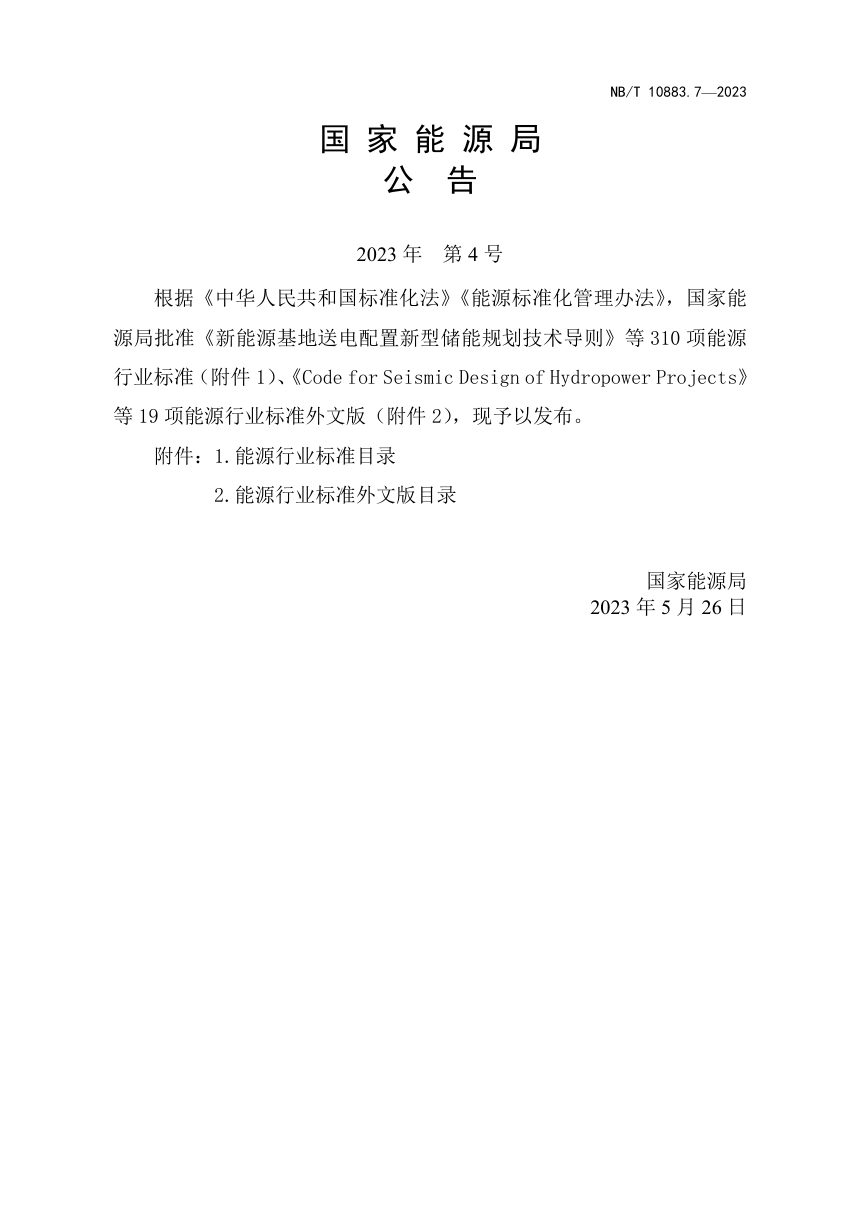

第 3 页
可免费试读【3页/共42页】
