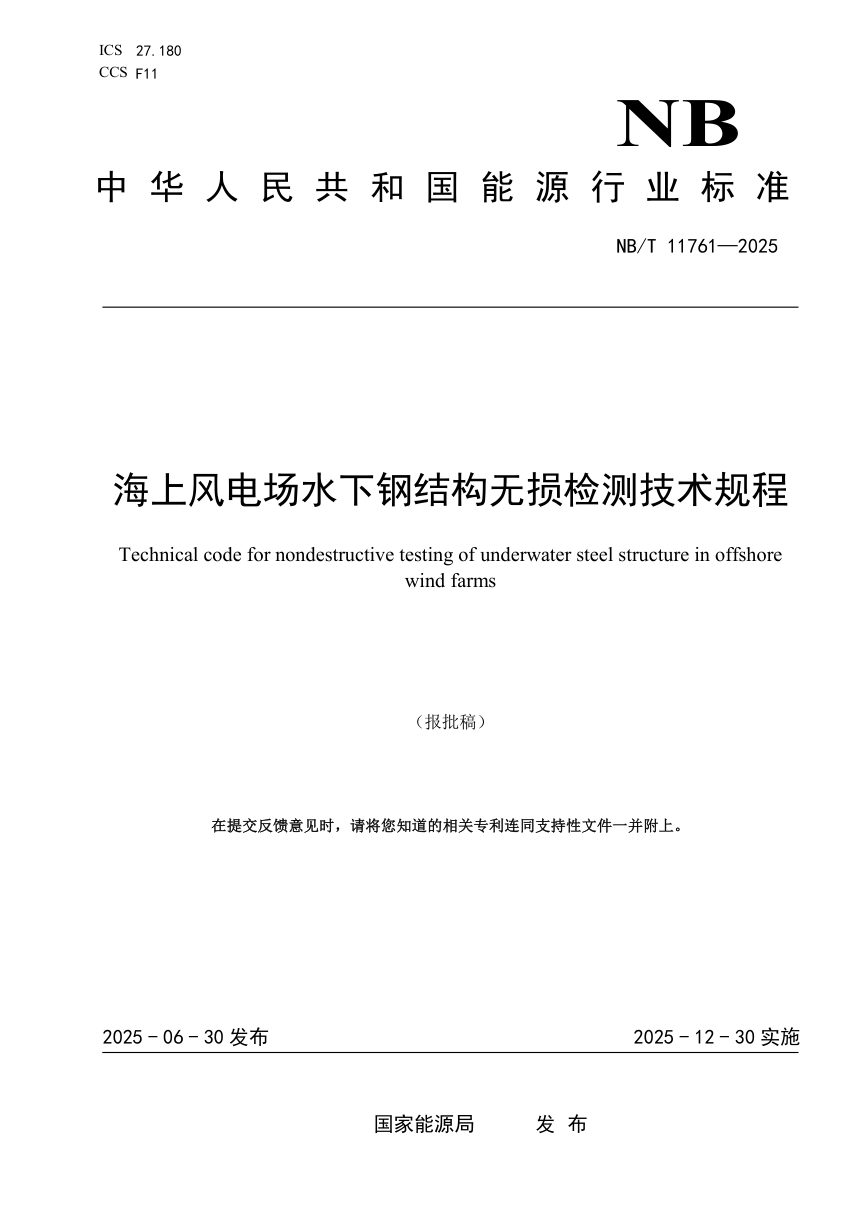

《海上风电场水下钢结构无损检测技术规范》NB/T 11761-2025（报批稿）

本规程针对海上风电场水下钢结构的检测需求，统一了检测准备、目视检测、电位检测、超声检测、磁粉检测、交流电磁场检测及基础冲刷监测的技术要求，适用于投运前与运维期的水下钢结构检测。检测项目与周期为主要控制手段：电位与冲刷检测每年一次，目视检测每三年一次，超声与磁粉探伤、交流电磁场检测每五年一次，遇台风、撞击、缺陷修复等情形应缩短周期或次年复检。

周期与项目设置

腐蚀检测、探伤检测、冲刷及海生物厚度检测应定期开展，具体项目与周期见附录A。电位与冲刷检测频次最高，目视检测次之，超声、磁粉与交流电磁场检测为五年一轮；出现2级及以上缺陷、修复钢桩、台风或外力撞击后，检测周期相应缩短。

检测条件与人员设备

现场浪高超1.0米、流速超0.5m/s时禁止潜水作业，目视检测时周边1000米内不得有爆破作业，走航式测量要求风浪小于1米、航速低于5节。检测人员须持海事认可出海证书，潜水人员经专业培训，水下测厚、磁粉及交流电磁场操作人员分别应具备UT1、UWMT1、ACFM I级或更高资格。设备须在有效期内，潜水作业使用双通道通讯，万用表精度不低于1mV。

各检测方法要点

超声探伤灵敏度不低于评定线，扫查速度不超150mm/s，探头移动重叠不少于宽度10%；测厚在3、6、9、12点钟位置各测三次取均值。磁粉检测采用交流触头或电磁轭磁化，紫外光下可见光强度低于10LUX，浅水非荧光磁粉明度需达500LUX以上。交流电磁场检测通过蝶形图及Bz、Bx曲线判断裂纹长度与深度，扫描前构件应处于非磁化状态。

冲刷监测与成果

冲刷检测每年一次，采用三维图像声呐、多波束声呐或侧扫声呐，相邻测线条幅重复率应大于20%。成果应绘制缺陷或淤积冲刷分布图，标明位置、范围、深度及与周边建筑物相对关系，多次或多方法检测成果应综合比对。
