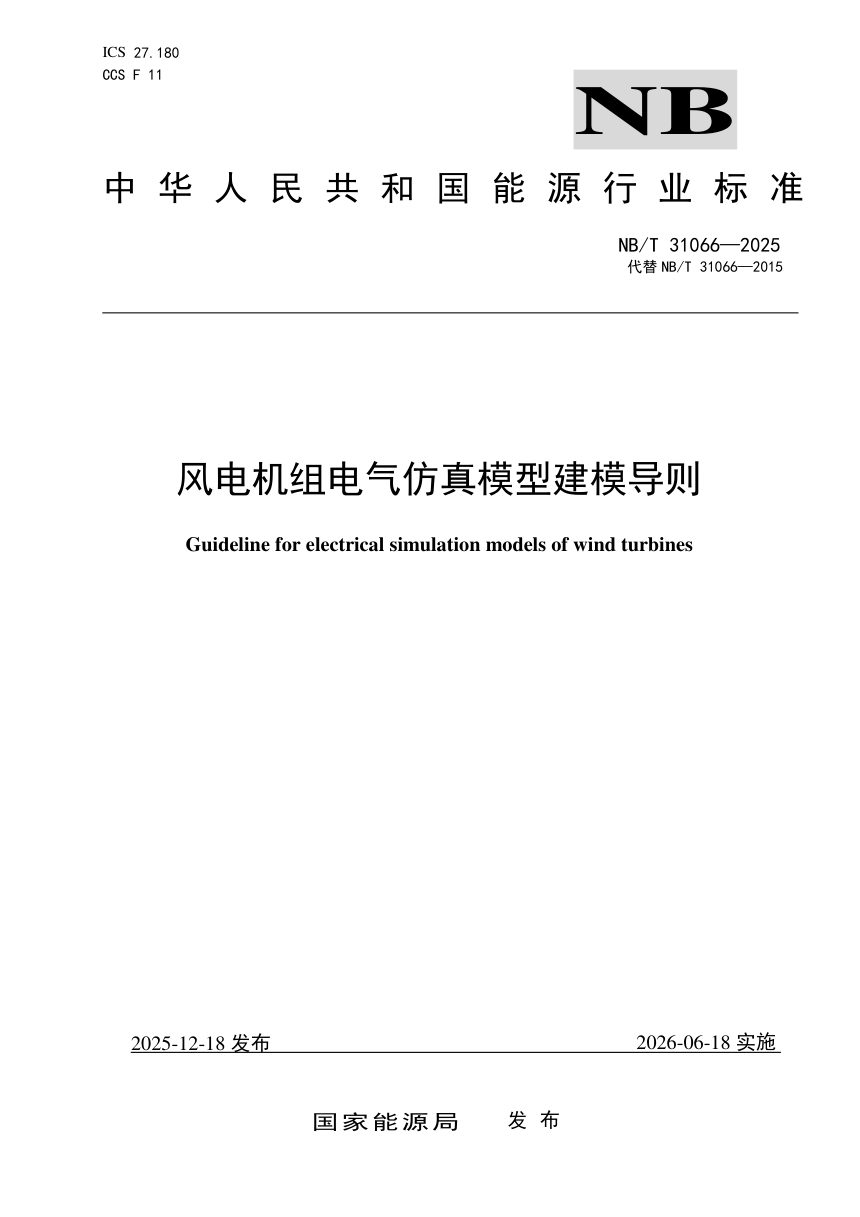

《风电机组电气仿真模型建模导则》NB/T 31066-2025

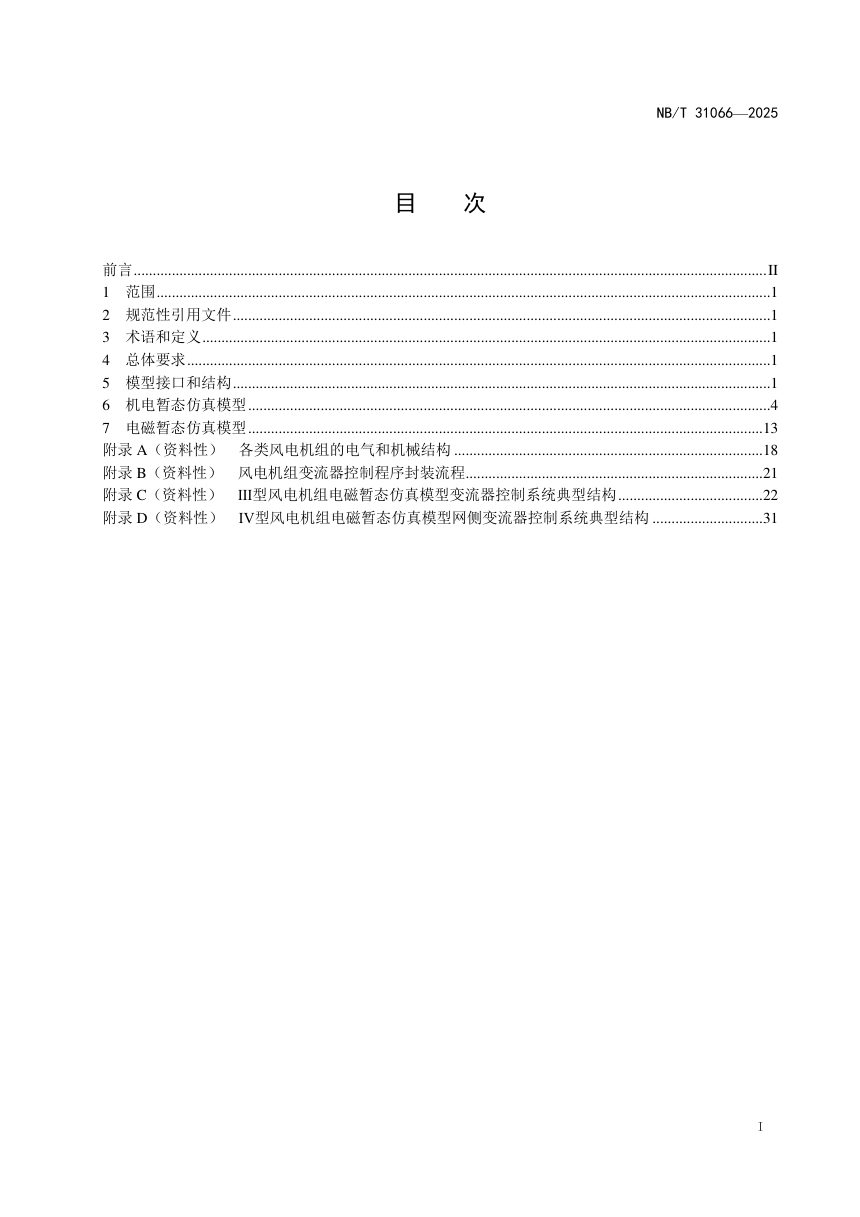

本文件规定风电机组电气仿真模型的接口结构，以及机电暂态与电磁暂态两类模型的建模技术要求，适用于电力系统仿真分析。标准将风电机组划分为I型定速、II型滑差控制变速、III型双馈变速、IV型全功率变频四类分别建模，代替NB/T 31066—2015，新增电磁暂态建模要求。

机电暂态模型：四类机组的差异化结构

机电暂态模型应反映稳态与故障下的基频响应，满足对应仿真步长要求。I型、II型模型宜包含可调电容器组投切控制，II型另需桨距角与可变转子电阻控制；III型和IV型应至少包含桨距角控制和变流器控制。风能-功率转换采用气动特性表查表，传动轴可采用两质量块模型，发电机采用同步旋转dq坐标系模型并计及转子磁链暂态。

电磁暂态模型：五阶发电机与变流器细部

电磁暂态模型应反映三相交流瞬时响应，满足2 μs~50 μs步长要求，发电机须为五阶及以上模型，至少含定子绕组、转子励磁绕组与阻尼绕组动态方程。III型、IV型变流器模型应含变流器、直流母线电容及Chopper、Crowbar保护电路，拓扑与参数应与实际一致。

控制与保护的实现方式

III型和IV型电磁暂态模型的控制系统与保护模块可采用控制器硬件在环、控制程序封装或控制模块开放三种方式实现。保护模块应准确模拟过/欠压、过/欠频保护，配置Crowbar或Chopper电路时须模拟其动作特性。并网电气设备模型应含并网开关、箱式变压器，I型、II型还包括机端无功补偿设备。
