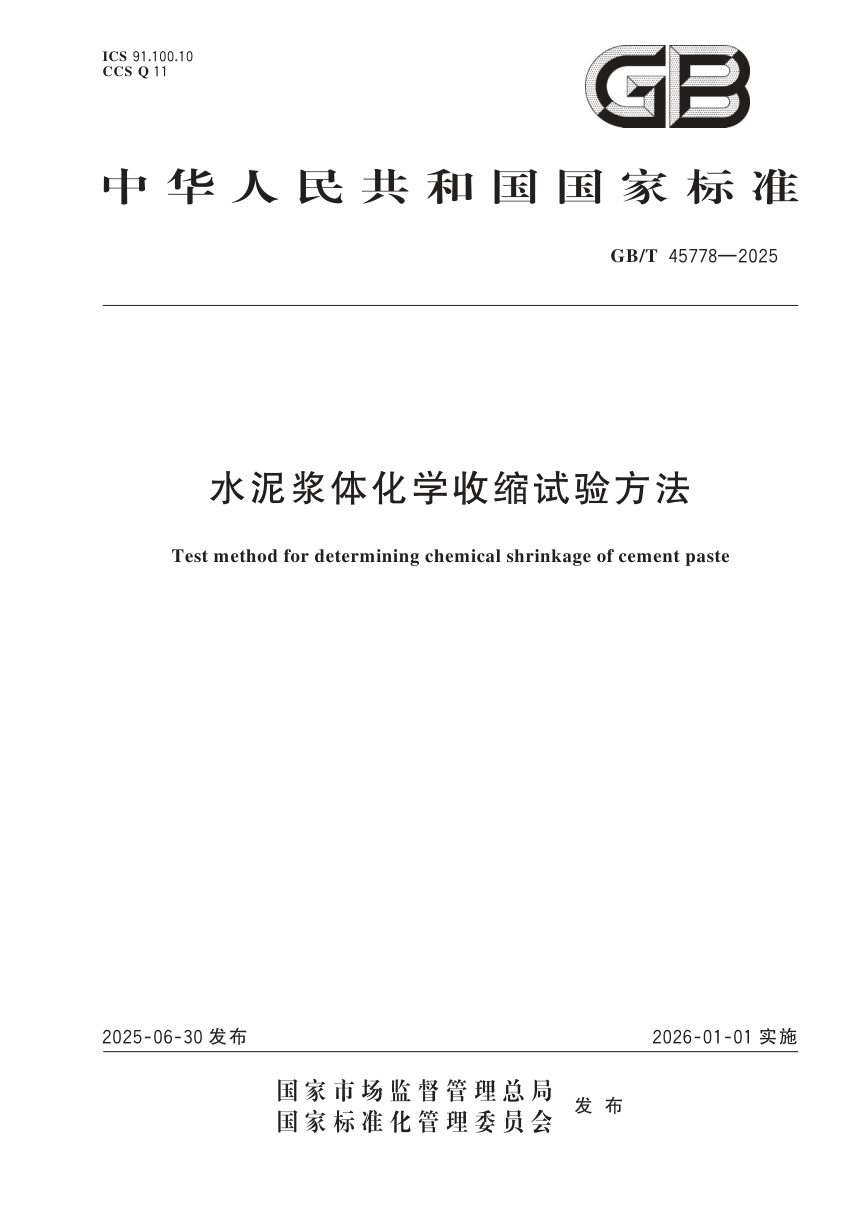

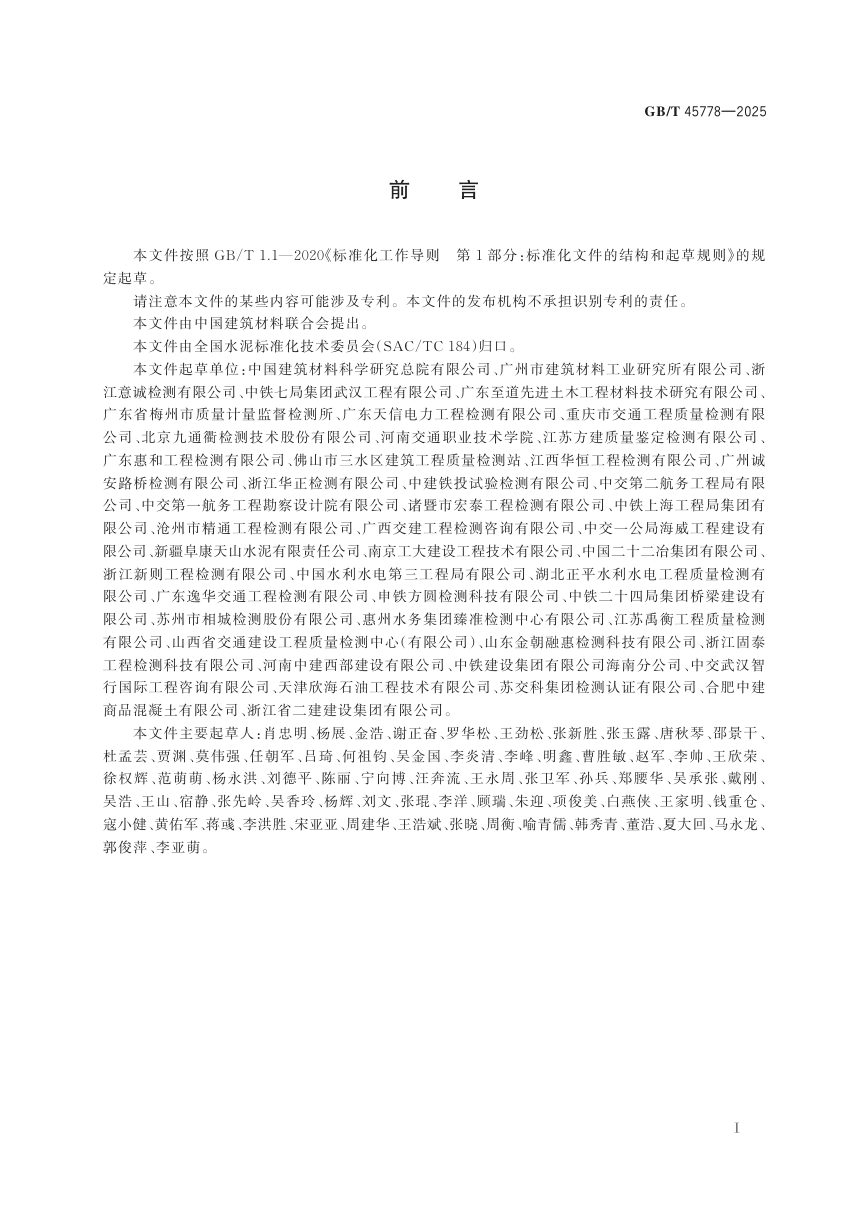

《水泥浆体化学收缩试验方法》GB/T 45778-2025

本文件确立水泥浆体化学收缩的试验方法，适用于硅酸盐水泥浆体。化学收缩指水泥颗粒与水水化反应引起的浆体体积收缩，基于水泥-水体系固相体积增加而总体积缩小的原理，通过移液管水位变化测定收缩量。方法分绝对体积法与表观体积法两类，试验从搅拌加水起60 min读数为零点，持续观测至24 h，结果以每克水泥的收缩体积表征，精确至0.000 1 mL/g。

两类方法的装置与操作差异

绝对体积法用f30 mm×50 mm称量瓶，浆体高度控制8 mm±2 mm，浆体质量为500 g±1 g水泥加200 g±1 g水；表观体积法用125 mL广口瓶，浆体装入乳胶气球后平铺成饼状扎口。两者均需橡胶塞紧配、移液管插至轴线，加水调整至水位接近"0"刻线，滴石蜡油减少蒸发，再置入恒温养护箱或水浴，瓶口露出水面。

环境、设备与材料控制

实验室温度20 ℃±2 ℃、相对湿度不低于50%；恒温设备维持20 ℃±1.0 ℃。天平分度值分别不大于0.01 g与0.1 g，移液管容量1.0 mL、分度值0.01 mL，计时器分度值不大于1 min。水有争议时用符合GB/T 6682的三级水，石蜡油密度小于0.95 g/cm³，水泥、水和设备温度均与实验室温度一致。

结果处理与精确性

每锅浆体平行两组试验，结果取平均值，两组超出平均值10%则作废。重复性以变异系数表示应小于6%；再现性绝对体积法小于8%，表观体积法小于10%。试验中橡皮塞与容器接触处溢水即作废。
