《钢筋混凝土用耐蚀钢筋》GB/T 33953-2025

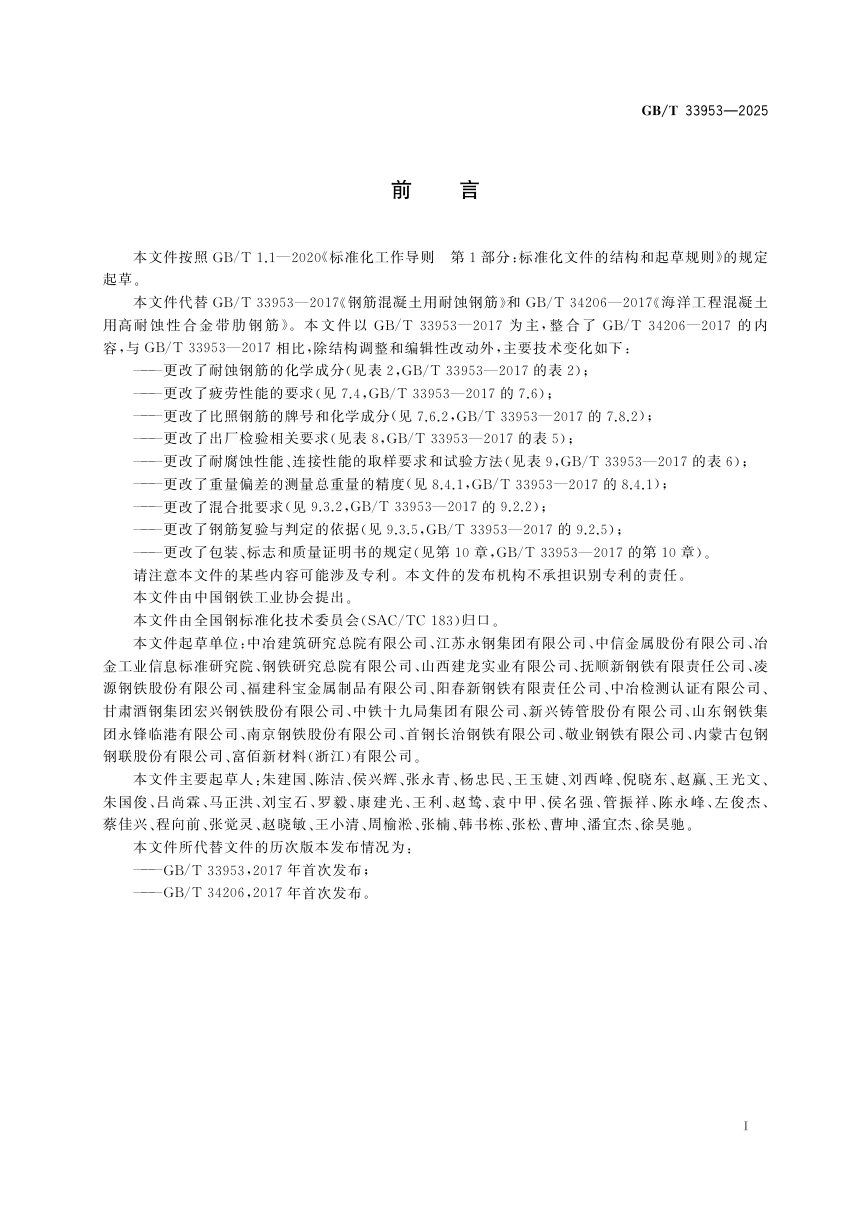

本文件整合替代GB/T 33953—2017与GB/T 34206—2017，统一了钢筋混凝土用耐蚀钢筋与海洋工程用高耐蚀性合金带肋钢筋的技术要求，覆盖分类牌号、订货、制造工艺、技术要求、检验规则及包装标志。相比旧版，重点更改了化学成分、疲劳性能、比照钢筋牌号、出厂检验、耐腐蚀与连接性能的取样和试验方法、重量偏差精度、混合批、复验判定依据及质量证明书规定。

适用范围与产品分类

本文件适用于满足耐久性设计要求的钢筋混凝土用热轧或控轧控冷耐蚀带肋钢筋，以及海洋高耐蚀性合金带肋钢筋。钢筋按屈服强度特征值分为400级、500级，按耐蚀强度分为耐蚀钢筋和高耐蚀钢筋两类。钢采用转炉或电弧炉冶炼并经炉外精炼，通常以热轧状态交货，高耐蚀钢筋可热轧酸洗交货，耐蚀钢筋可控轧控冷交货。

力学、工艺与疲劳性能

本文件规定了下屈服强度、抗拉强度、断后伸长率、最大力总延伸率等力学性能特征值，其中屈强比为最大保证值，其余为最小保证值。公称直径28mm及以上钢筋的断后伸长率准许降低。牌号带E的钢筋应进行反向弯曲试验，弯曲压头直径相应增加一个公称直径。用于公路桥涵、铁路桥涵、城市轨道交通地下结构等承受动力循环作用的构件时，应提供对应牌号、规格的疲劳性能检验报告，每批从不同根或盘钢筋切取5支试样。

耐腐蚀性能与连接要求

钢筋相对腐蚀率以GB 1499.2中HRB400E为比照钢筋计算，耐蚀钢筋应低于55%，高耐蚀钢筋应低于40%。机械连接接头应使用与钢筋耐腐蚀等级相同或更好的合金材料，焊接材料应与钢筋耐蚀等级相同，工艺及接头质量检验分别符合JGJ 107和JGJ 18规定。耐腐蚀、疲劳、连接性能在原料、生产工艺、设备有重大变化及新产品生产时应进行型式检验。

检验规则与质量证明

检验分为特征值检验和交货检验。交货检验按批进行，每批由同一牌号、同一炉号、同一规格组成，允许同牌号、同冶炼浇注方法的不同炉号组成混合批，混合批重量不大于60t，碳含量之差不大于0.02%、锰含量之差不大于0.10%。重量偏差项目不应重新取样复验。钢筋表面应轧上牌号标志、企业序号、行政区划代码前2位和许可证后3位及公称直径，包装、标牌和质量证明书准许赋条形码或二维码。
