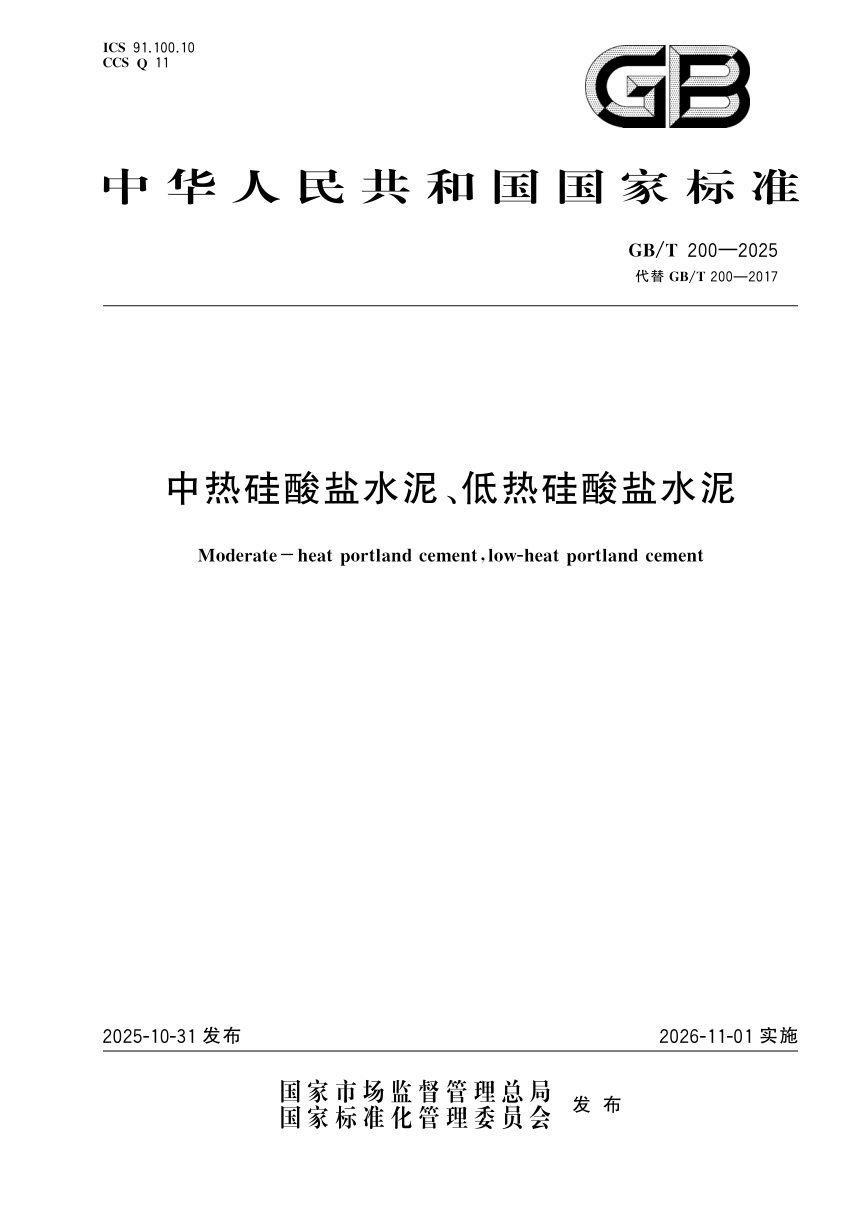

《中热硅酸盐水泥、低热硅酸盐水泥》GB/T 200-2025

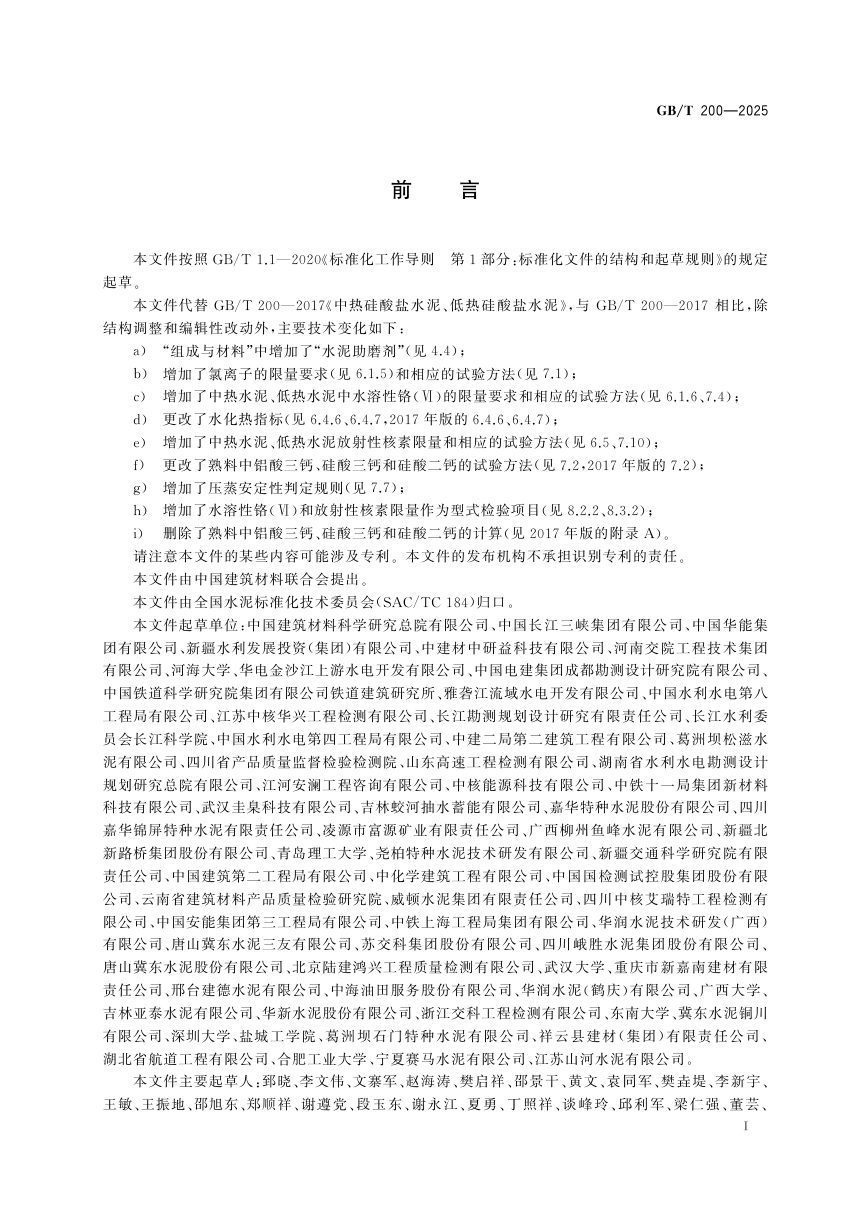

本文件为GB/T 200—2025《中热硅酸盐水泥、低热硅酸盐水泥》，代替GB/T 200—2017，2026年11月1日实施。本次修订在组成与材料中纳入水泥助磨剂，新增氯离子、水溶性铬（Ⅵ）和放射性核素限量要求，更改水化热指标及熟料矿物试验方法，并增加压蒸安定性判定规则，覆盖中热水泥与低热水泥的组成、强度等级、技术要求、试验方法与验收规则。

新增有害物质限量

氯离子含量不大于0.06%，水溶性铬（Ⅵ）应符合GB 31893要求，放射性核素内照射指数不大于1.0、外照射指数不大于1.0，并将水溶性铬和放射性核素列入型式检验项目。

组成与材料调整

中热水泥熟料C₃S不大于55%、C₃A不大于6%、f-CaO不大于1.0%；低热水泥熟料C₂S不小于40%、C₃A不大于6%、f-CaO不大于1.0%。粉磨时可加入符合GB/T 26748的水泥助磨剂，加入量不超过水泥质量的0.5%，天然石膏应符合GB/T 5483中G类或M类二级以上要求。

水化热与物理指标

水化热指标按强度等级分列，42.5级低热水泥28d水化热不大于300kJ/kg，52.5级不大于280kJ/kg。比表面积不小于250m²/kg，初凝不小于60min、终凝不大于600min，压蒸膨胀率不大于0.8%为合格，低热水泥90d抗压强度不低于42.5MPa。

检验与交货验收

出厂检验涵盖化学成分、比表面积、凝结时间、沸煮安定性、强度和水化热；型式检验为全部技术要求，正常生产每年至少一次，放射性核素与水溶性铬每半年至少一次。交货验收可依双方共同取样或卖方同编号检验报告，取样数量不少于12kg，沸煮安定性检验应在取样之日起10d内完成。
