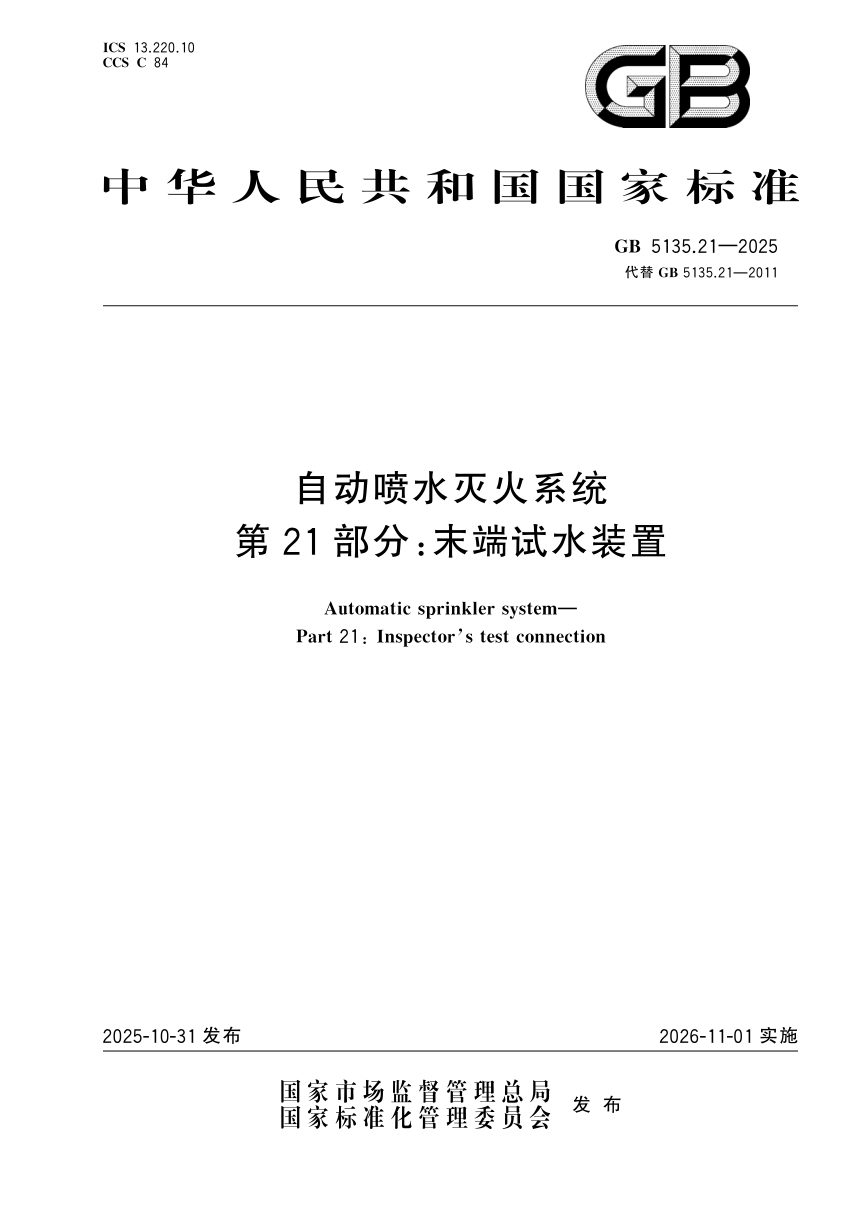

《自动喷水灭火系统 第21部分：末端试水装置》GB 5135.21-2025

本文件为GB 5135系列第21部分，代替2011版，规定了自动喷水灭火系统末端试水装置的术语定义、分类型号、技术要求、试验方法、检验规则及标志包装运输贮存要求，适用于末端试水装置的设计、生产和检验。

术语界定与新型智能装置

文件界定末端试水装置为由试水阀、压力显示设备及试水喷嘴组成的组合件，用于监测系统末端压力并检验系统启动、报警及联动功能。新增"智能型末端试水装置"定义，要求具备数字通信端口、远程电动启闭和故障自检能力。

技术指标体系

额定工作压力不应大于1.6MPa，过流部件材质耐腐蚀性不低于黄铜或奥氏体不锈钢。要求试水阀前设压力显示设备，压力表准确度不低于1.6级并配截止装置。试水喷嘴流量系数各测量值应符合规定；强度试验承受2倍额定工作压力保持5min无渗漏变形，密封试验承受1.5倍额定压力无泄漏。

功能与可靠性要求

普通型装置应能灵活启闭且关闭后无渗漏，带信号反馈装置动作后发出反馈信号。智能型装置显示信息应与实际一致并经数字端口传输。要求具备手动启闭功能，操作力矩不大于5N·m；联动控制信号优先时动作响应时间不超过5s；断电关闭功能要求电源中断后试水阀自动完全关闭。工作可靠性试验涵盖85次至500次不等启闭循环，并对具备电性能的装置规定了耐电压、绝缘电阻、接触电阻、工作电压波动范围及环境适应性和电磁兼容性要求。

检验规则与产品信息

型式检验适用于新产品定型、设计工艺变更、停产一年以上恢复生产等情形；出厂检验至少覆盖规定的全检与抽检项目。抽样基数不少于检验样品数量的5倍，判定规则为全部项目合格方判合格。产品标志需标注规格型号、工作温度范围、执行标准、水流方向等内容。
