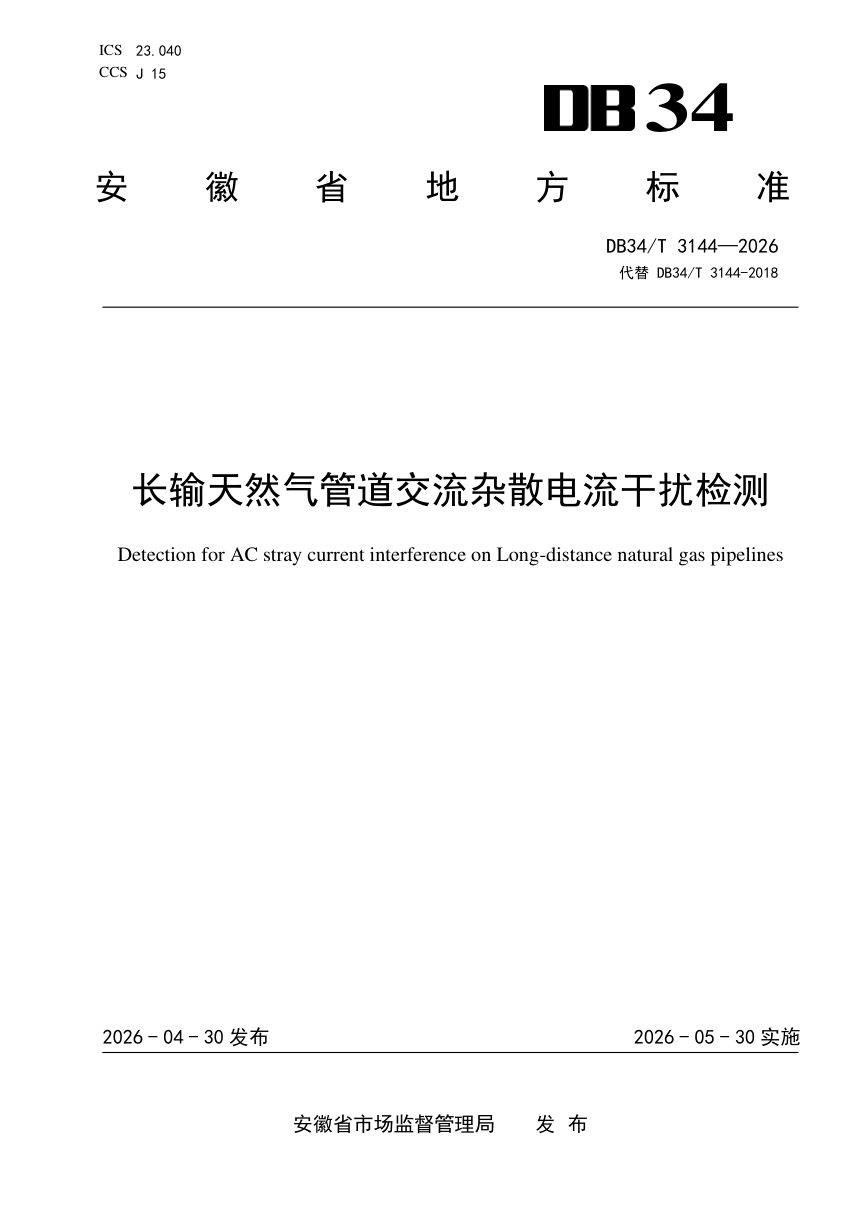

安徽省《长输天然气管道交流杂散电流干扰检测》DB34/T 3144-2026

本规范规定了长输天然气埋地钢制管道交流杂散电流干扰检测的技术要求，涵盖检测前的调查测试、现场测量方法及检测结果评价。检测前需对高压输电系统、电气化铁路等干扰源以及被干扰管道自身的防腐层、阴极保护状况等进行详细调查。检测主要围绕交流干扰电压和交流电流密度两项核心指标展开，明确了测量点的布设原则、仪表要求、读数间隔与数据处理方式。检测结果依据干扰电压和交流电流密度进行分级评价，判定为“强”时必须采取防护措施，判定为“中”时需结合管地电位和直流电流密度综合决定，判定为“弱”时可不采取防护，同时对排流防护效果提出了具体的量化达标要求。

检测前调查与总体要求

本规范明确检测前须对干扰源和被干扰管道开展系统性调查。干扰源调查包括高压输电系统的杆塔、接地、负载电流及故障电流等参数，以及电气化铁路的牵引变电所位置、供电方式和运行状况等。被干扰管道调查则涉及防腐层类型与电阻率、交流干扰电压分布、土壤电阻率及现有阴极保护运行参数等内容。测量点布设间隔一般为1000米，干扰复杂时可加密，并需确保测量仪表检定合格、参比电极设置规范。

交流干扰电压与电流密度测量方法

本规范分别规定了交流干扰电压和干扰电流密度的测量程序。电压测量需断开临时阴极保护，读数间隔通常为10至30秒，所有测量点须重复测试不少于三次，最终通过公式计算平均值并绘制电压—时间曲线和干扰电压分布曲线。电流密度测量则需使用腐蚀检查片与管道电连通，测量裸露面积约100平方毫米的检查片上的交流电流，将数据处理后除以裸露面积即得交流电流密度值。

检测结果评价与排流防护效果

本规范将交流干扰程度判定为“强”“中”“弱”三级，并据此决定是否采取防护措施。评价时可采用管道交流干扰电压或交流电流密度进行测试，测试时间段需选择干扰源高峰负荷等代表性时段。实施排流防护后，需满足在土壤电阻率不大于25Ω·m的地方管道交流干扰电压低于4V，在土壤电阻率大于25Ω·m的地方交流电流密度小于60 A/m²，同时确保相关设备处的持续干扰电压和瞬时干扰电压满足安全要求。
