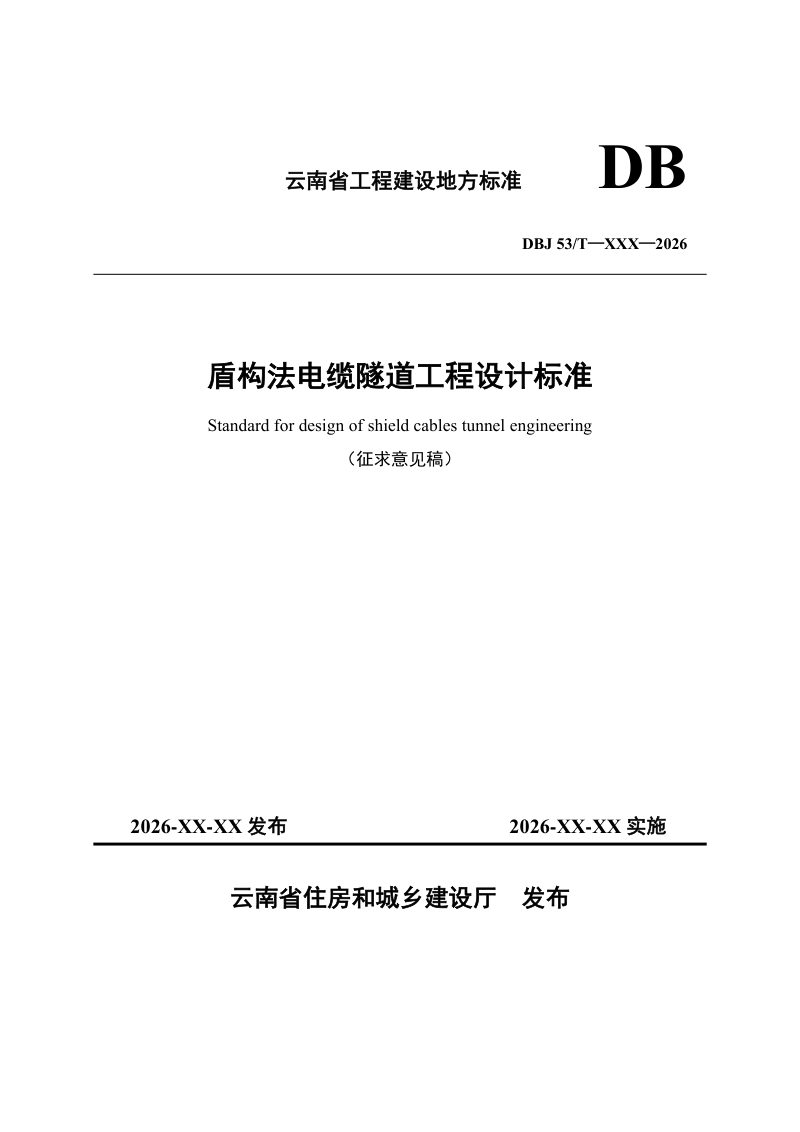

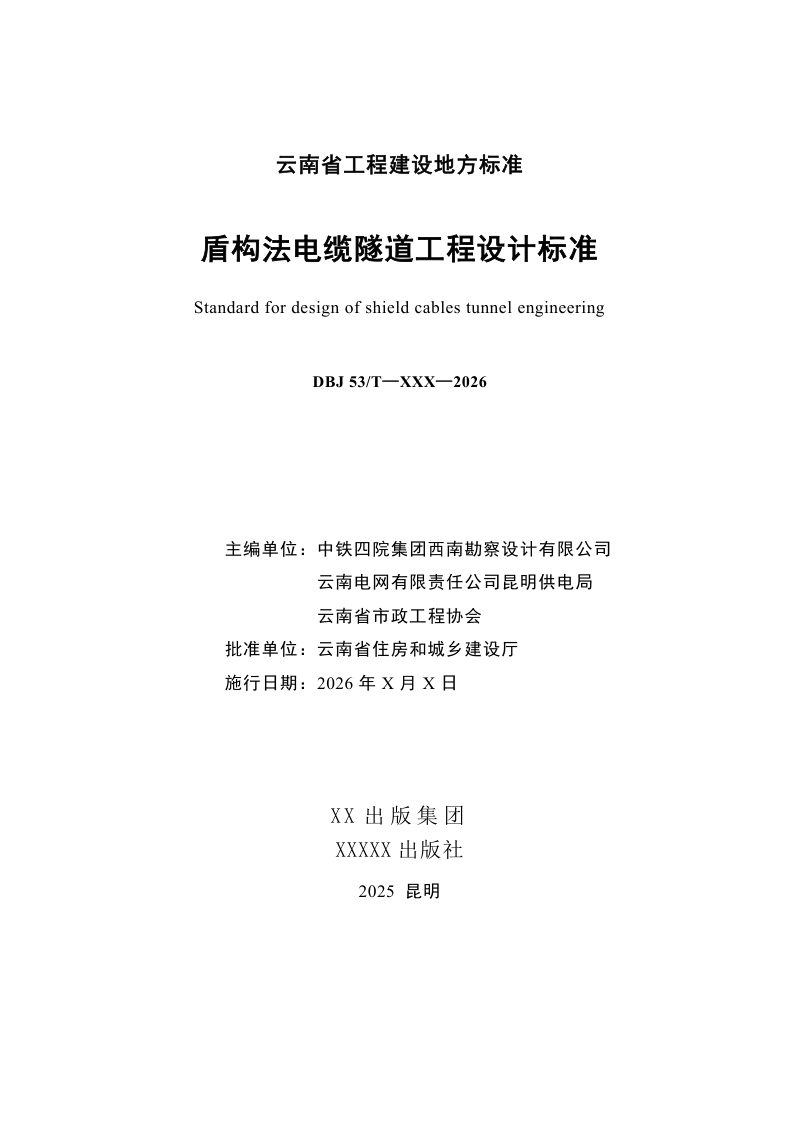

云南省《盾构法电缆隧道工程设计标准》（征求意见稿）

本规范是云南省关于盾构法电缆隧道工程设计的地方性工程建设标准，适用于采用盾构掘进并拼装预制管片衬砌的电缆隧道工程设计。本规范系统涵盖了从隧道总体设计、荷载选取、管片结构计算与构造、防水防腐、地层加固到附属结构及设施、风险控制与工程监测的全过程技术要求。在总体设计上，本规范明确了隧道横断面需综合电缆等级与敷设方式确定，平面线位应结合沿线规划布设，纵断面最小排水坡度不宜小于0.5%，并规定了小半径曲线及长距离掘进时的特殊考量。结构设计方面，本规范对管片厚度、楔形量计算、接头构造、抗浮稳定验算及抗震设防措施作出了详细规定，强调了对周边环境开展系统性调查与风险控制的重要性。此外，本规范还就消防、通风、动力照明、监控报警及给排水等附属设施的设计参数与系统配置提出了明确要求，并对施工期及工后的工程监测范围、布点频率和控制值给出了技术指引。

总体设计与结构体系

本规范要求盾构电缆隧道的设计应充分考虑电缆运行的核心功能，横断面规模需容纳既定电缆数量，并适配不同等级电缆的支架间距及蛇形敷设所需空间；隧道平纵线位设计需处理好与周边建（构）筑物的关系，确保排水通畅，最小转弯半径在满足盾构设备性能的前提下可突破常规限制。

管片与防水防腐设计

本规范规定了单层预制钢筋混凝土管片的最小厚度、楔形环的楔形量计算公式，以及采用螺栓连接或自我紧固式连接件时的验证标准。防水防腐设计强调接缝密封、螺栓孔与注浆孔的防渗处理，并要求处于中等以上腐蚀地层的隧道管片迎水面涂抹具有防水性能的外防腐涂层，所有外露金属构件均须采取防腐措施。

附属设施与风险监控

本规范对附属设施作出了细化要求，包括通风系统需按夏季排风温度与事故换气次数设计，动力照明应按二级负荷供电，以及监控系统应具备在线实时监测与火灾自动报警功能。同时，本规范将周边环境调查与风险控制贯穿设计全过程，要求明确调查范围与重点内容，并据此确定工程监测的布点方案与控制标准。
