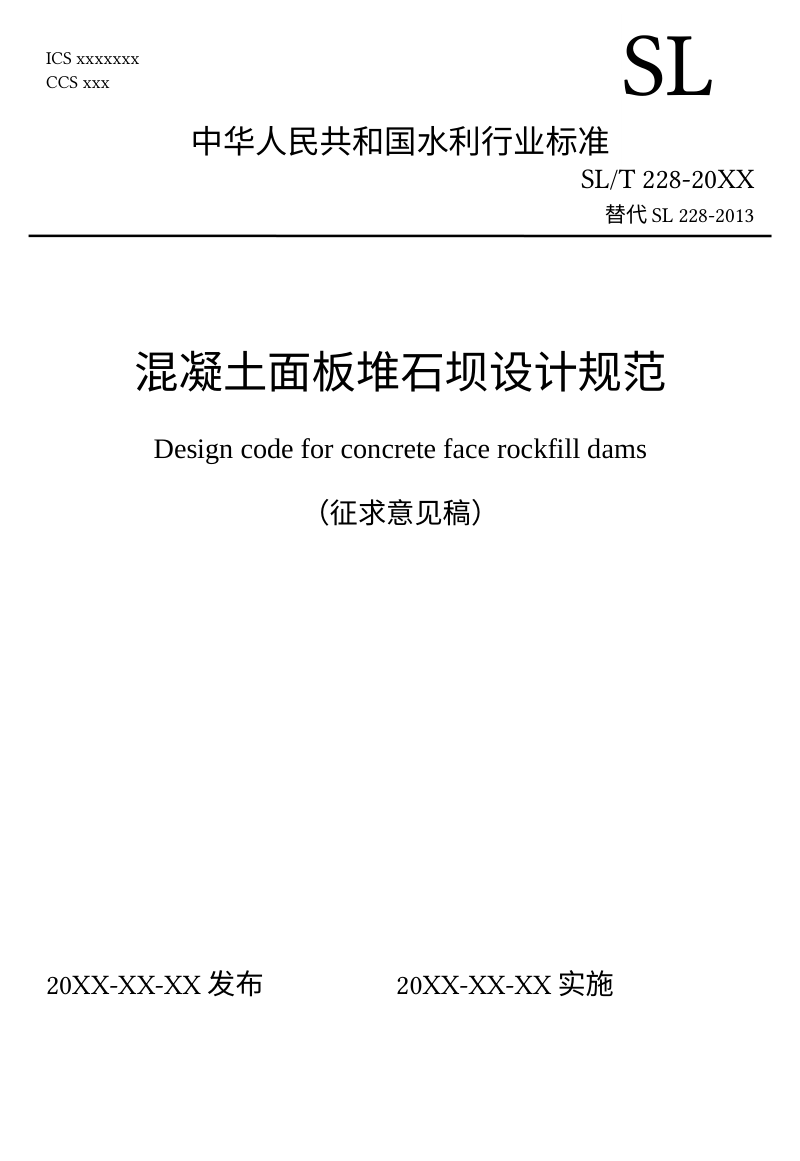

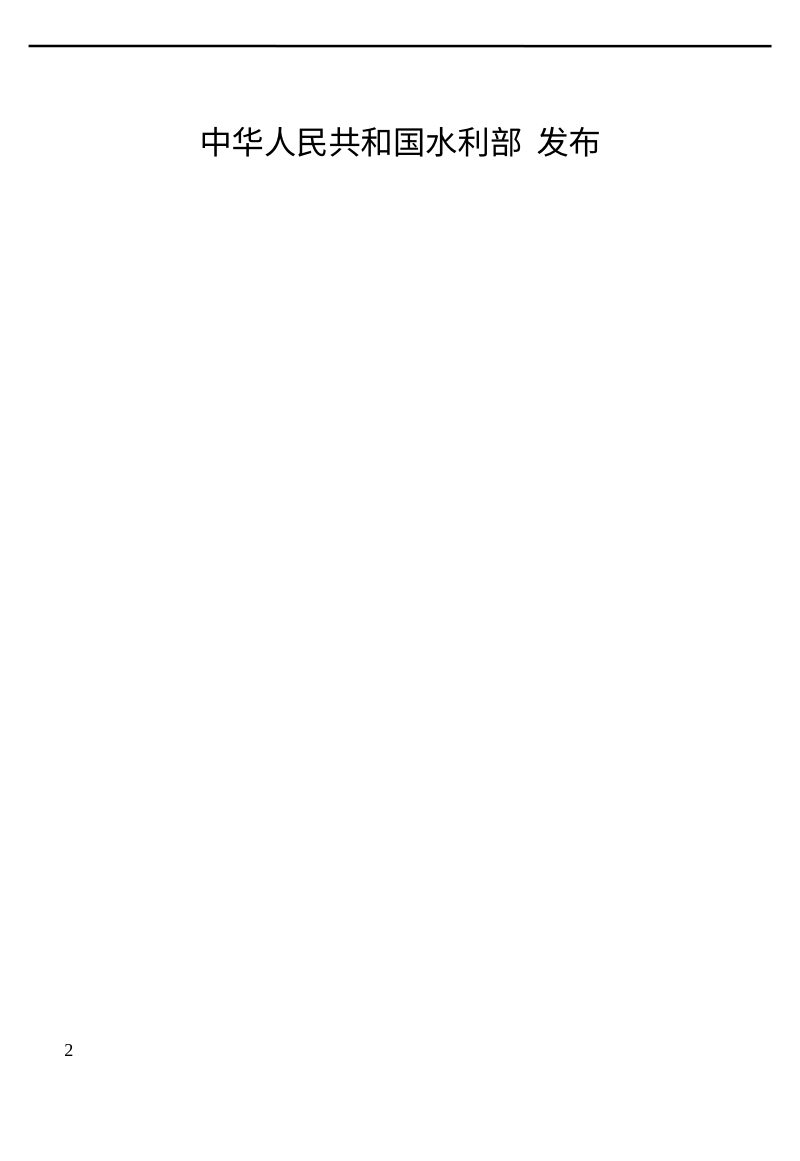

《混凝土面板堆石坝设计规范》（征求意见稿）

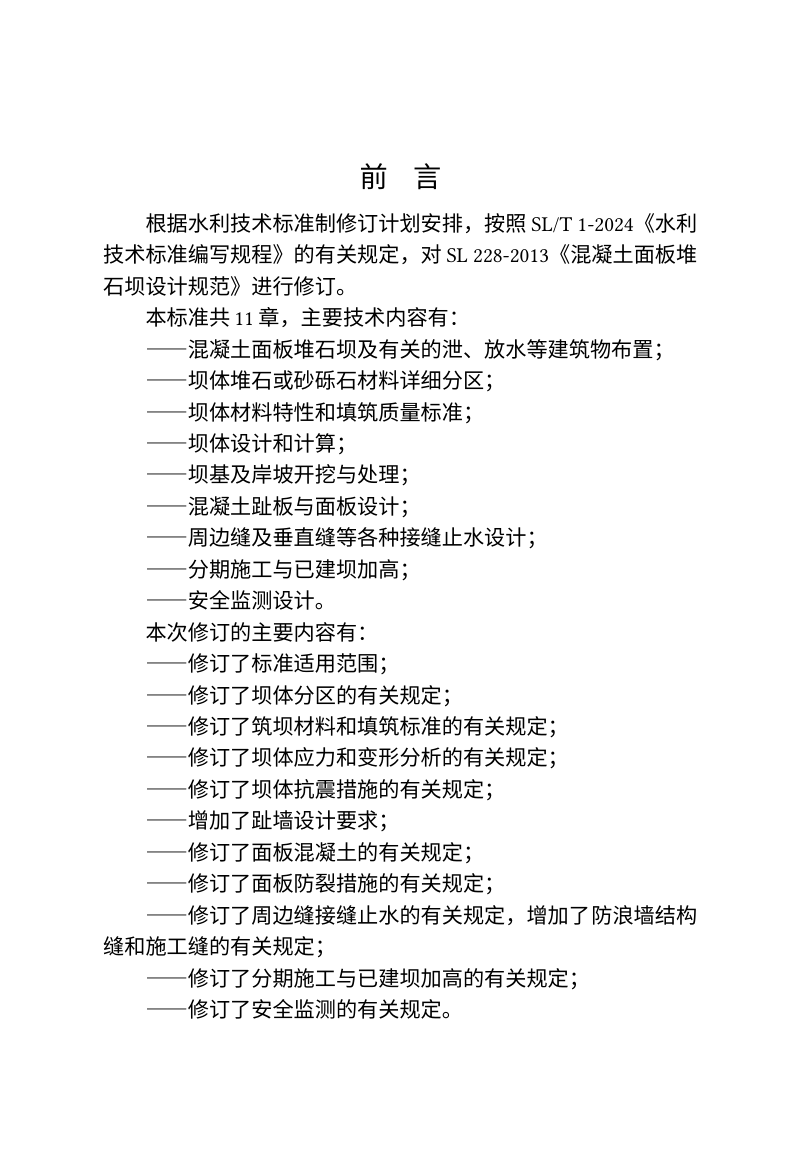

本规范是对SL 228-2013的修订，适用于新建、改建和扩建水利水电工程混凝土面板堆石坝的设计。本规范系统总结了近年来特别是200m级高坝的建设经验和技术研究成果，对坝体布置与分区、筑坝材料与填筑标准、坝体及坝基处理、趾板与面板设计、接缝止水、分期施工与加高、安全监测等关键技术环节作出了全面规定。本规范强调因材设计、合理分区，将坝体从上游向下游依次划分为垫层区、过渡区、主堆石区和下游堆石区，并针对高坝和特殊筑坝材料提出了更严格的分区及排水要求。在筑坝材料方面，本规范提高了中低坝的填筑密实度标准，明确了软岩料和砂砾石料的利用原则与渗流控制措施。在结构设计上，本规范对趾板形式、面板分缝分块、混凝土性能与配筋、接缝止水系统等进行了细化规定，并强化了抗震措施与安全监测要求，为面板堆石坝的安全可靠设计提供了技术依据。

坝体布置与材料分区

本规范规定了坝体分区应综合地形、料源、应力变形特性等因素确定，推荐采用从上游至下游的垫层区、过渡区、主堆石区、下游堆石区的经典分区模式。对于坝高150m及以上的高坝，要求主堆石区与下游堆石区分界面倾向下游。针对砂砾石或软岩坝体渗透性不足的情况，本规范要求在坝体上游区内设置竖向排水区，并与底部水平排水区连接，确保坝体排水通畅。填筑标准方面，本规范按坝高分级提高了硬岩堆石料和砂砾石料的密实度要求，规定坝高70m以下的中低坝堆石料孔隙率按新标准执行，体现了碾压技术进步对密实度的提升作用。

趾板与面板设计要点

本规范明确趾板布置宜优先采用直线形式，其宽度应根据容许水力梯度确定，最小不小于3m，并可通过下游增设防渗板延长渗径。面板厚度由顶部向底部渐增，顶部厚度不应小于0.3m，对于坝高150m及以上、地震设计烈度Ⅷ度及以上或严寒地区的坝应加大顶部厚度。面板混凝土应进行专门的配合比设计，优先采用中热或低热硅酸盐水泥，并掺用优质掺合料和外加剂，以确保优良的抗裂性和耐久性。高坝在周边缝、压性垂直缝等部位应配置抗挤压钢筋，并应在面板浇筑前预留足够的坝体沉降期。

抗震措施与安全监测

本规范规定地震设计烈度为Ⅶ度及以上时，大坝安全超高应计入地震涌浪高度和坝体及地基的地震沉陷。对于Ⅷ度及以上地区，要求进行专门的抗震设计，包括适当放缓上部坝坡、增加坝顶宽度、对上部坝坡采用浆砌块石或钢筋网加固、提高堆石料压实密度等措施。接缝止水系统应在周边缝和垂直缝分别设置金属止水和柔性填料止水，严寒和寒冷地区应加强保护盖片与混凝土的粘结。安全监测方面，本规范强调监测是保障大坝全周期安全的核心手段，明确了关键物理量的监测要求和资料整编分析依据。
