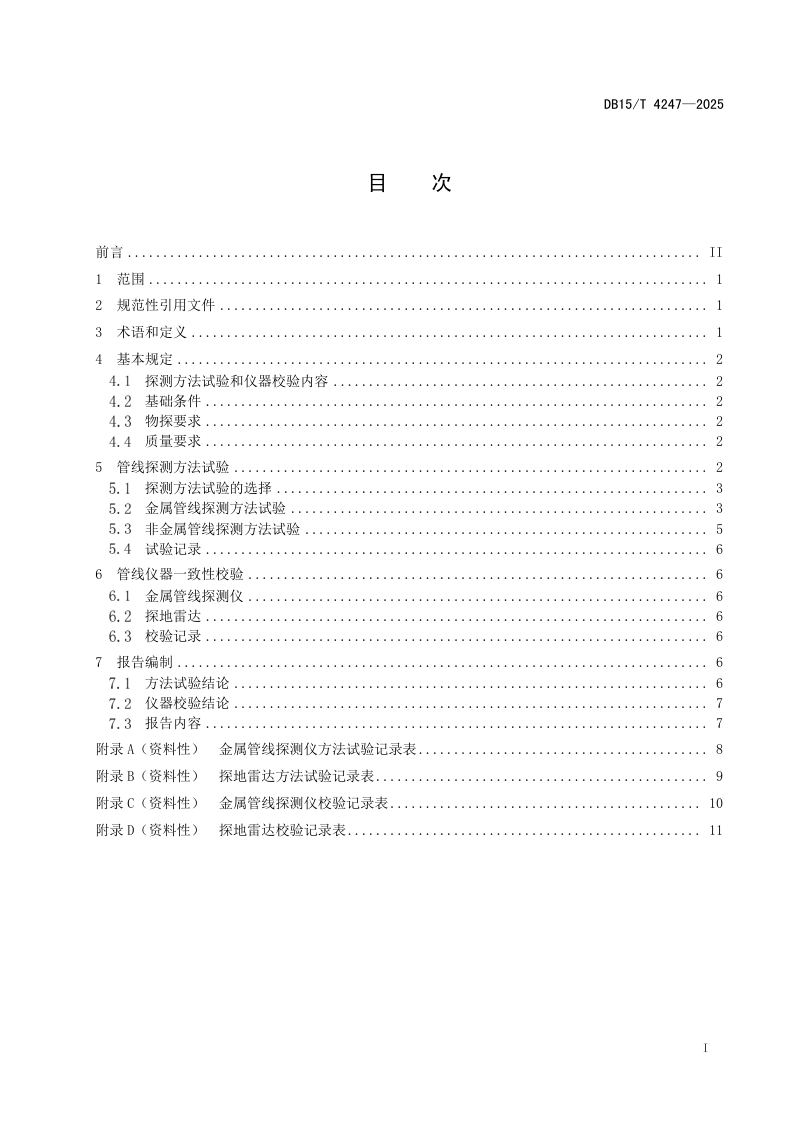

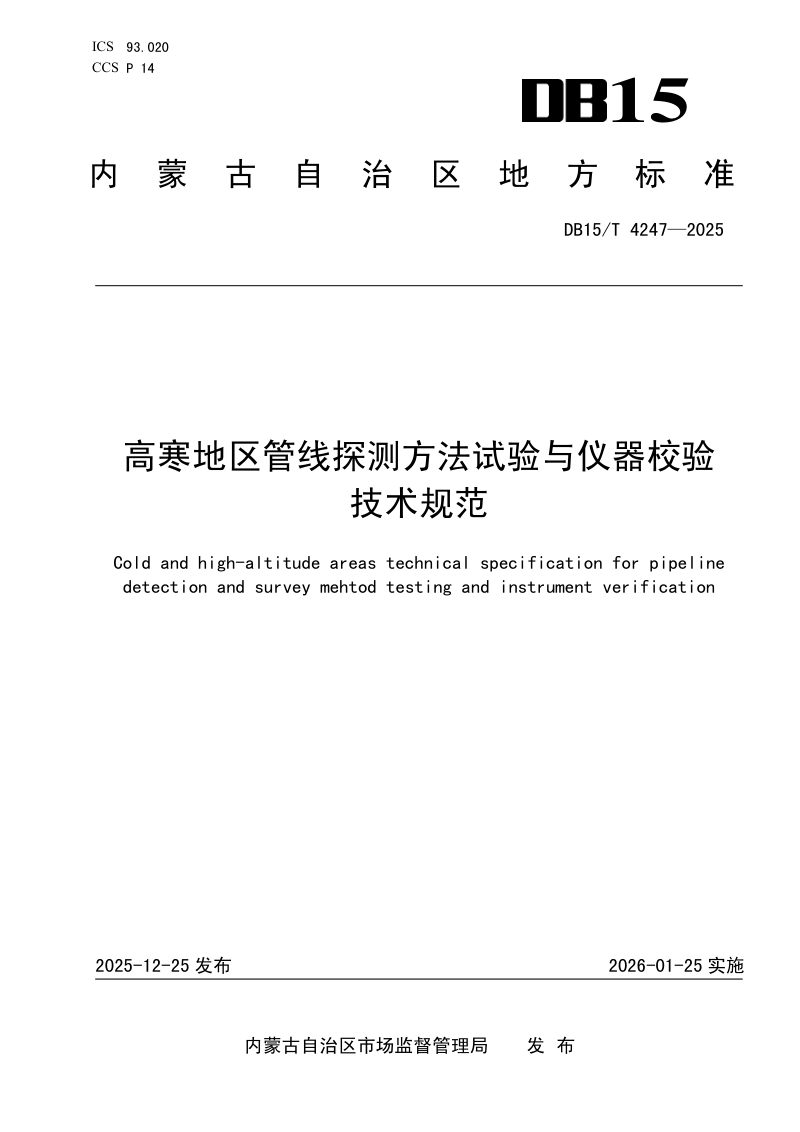

内蒙古自治区《高寒地区管线探测方法试验与仪器校验技术规范》DB15/T 4247-2025

本规范针对内蒙古高寒地区特殊的地质与气候条件，系统规定了地下管线探测方法试验与仪器一致性校验的技术要求。本规范适用于管线探测前的准备工作，涵盖金属管线与非金属管线的探测方法选择、探测参数试验以及仪器精度校验等核心环节。在方法试验方面，本规范对收发距、信号施加方式、工作频率、定位与定深等关键参数的最小值、最佳区间及操作要点作了详细规定；同时明确了探地雷达等非金属探测设备的试验内容。在仪器校验方面，本规范要求对拟投入的同批次探测仪器进行一致性评定，通过设定平面中误差与高程中误差的精度限差，确保各台仪器探查结果的可靠性。此外，本规范还对试验记录和报告编制的内容结构提出了统一要求，为高寒地区管线探测工作的标准化开展提供了完整的技术依据。

金属管线探测方法试验要点

本规范规定，金属管线探测前须开展方法试验，重点包括收发距试验、信号施加方式试验、工作频率试验以及定位定深试验。收发距试验需在代表性区域确定最小收发距和最佳收发距区间；信号施加方式应根据管线类型和出露条件，选择直接法、夹钳法或感应法；工作频率试验需在峰值、谷值和混合模式下反复测试，确定各型号仪器的最佳频率；定位定深试验则采用极大值法与特征点法，并须进行现场验证与精度核算。

非金属管线探测与复杂条件应对

对于非金属管线，本规范规定有压力管线宜采用电磁波法，有出入口的管线可采用示踪电磁法；燃气PE管线若同步埋设金属示踪线，应通过测定示踪线位置推算管线位置，未铺设示踪线的则采用探地雷达探测。在冻土层较深或管线埋设复杂的区域，本规范要求投入多类型设备反复试验，选取信号稳定、符合度最佳的探测方案。探地雷达试验需充分掌握测区电导率、含水量等参数，并对天线频率和探测深度进行针对性测试。

仪器一致性校验与精度控制

本规范要求所有拟投入探测的金属管线探测仪和探地雷达均需进行一致性校验。校验应在方法试验地段选择代表点，采用相同的信号激发方式和固定参数，比较每台仪器对同一管线的定位定深结果。精度控制上，方法试验平面中误差不得大于0.05h，高程中误差不得大于0.075h（h为管线埋深值），且每台仪器均方误差不应超过探查精度限差的1/3。
