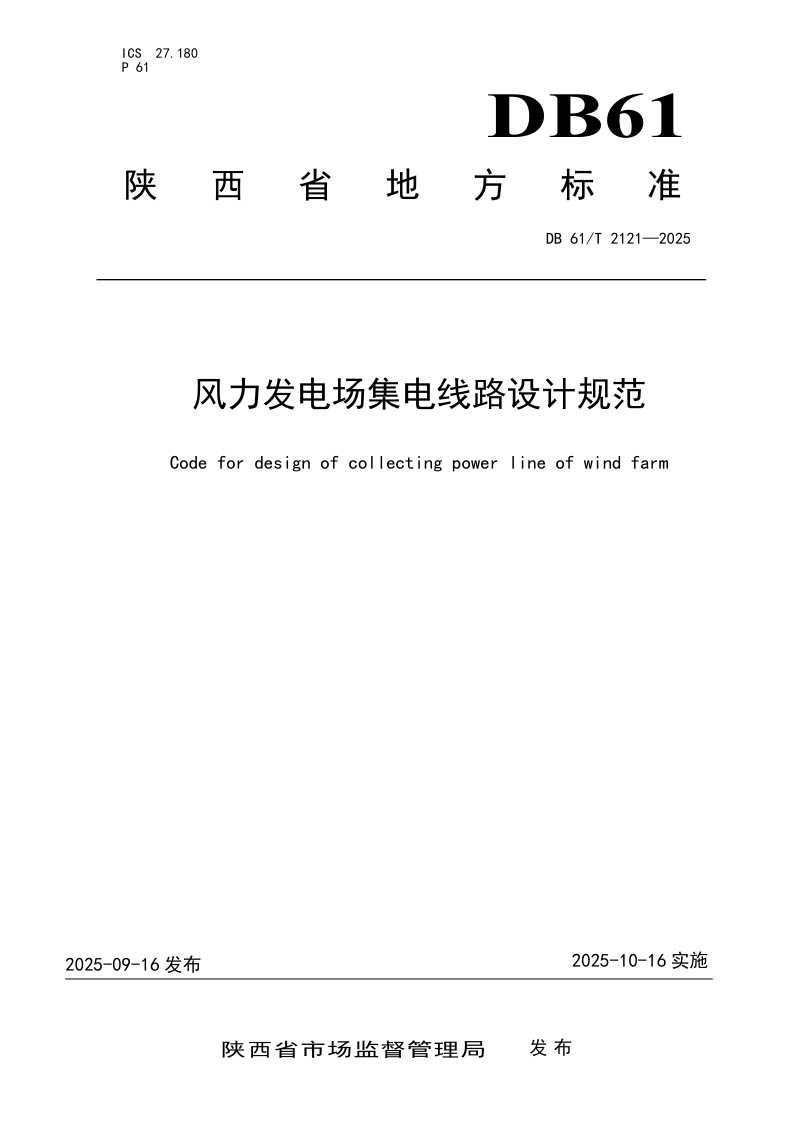

陕西省《风力发电场集电线路设计规范》DB61/T 2121-2025

本规范全面规定了陕西省风力发电场内35kV及以下交流集电线路的设计原则与技术参数。本规范从集电线路的布置形式、回路数、路径选择等基本设计要求出发，系统涵盖了架空集电线路与电缆集电线路两大技术路径，对它们面临的气象环境条件、导地线金具选择、绝缘配合与防雷接地、杆塔与基础结构设计、电缆敷设与防火阻燃等关键环节作出了详细规定。同时，本规范针对陕西省特有的重冰区、沙漠型污秽、湿陷性黄土地质等复杂环境，提出了具体且可操作的技术措施，并通过附录提供了陕北典型风电项目的设计案例，以确保集电线路工程在全生命周期内做到安全适用、经济合理。

架空集电线路设计要求

本规范明确架空集电线路设计需综合气象、地形与环保因素，在路径选择上避免重覆冰和易舞动区域。针对导地线、绝缘子和金具，本规范根据污秽类型（如工业型、沙漠型）和覆冰程度推荐了差异化的绝缘子选型方案，并强调了防雷接地系统的重要性，要求全线架设地线且保护角不宜大于25°，杆塔须全线可靠接地以保障线路防雷安全。

电缆集电线路与特殊环境设计

对于电缆集电线路，本规范详细规定了电缆型式选择、截面确定、直埋敷设及与通信光缆共沟的技术要求，并明确了防火分隔与在线监测等安全措施。针对陕西地区特点，本规范特别提出了重覆冰区杆塔水平线间距需加大5%至15%、湿陷性黄土地基宜设置灰土隔水层、沙漠地区基础宜采用装配式等因地制宜的设计策略。
