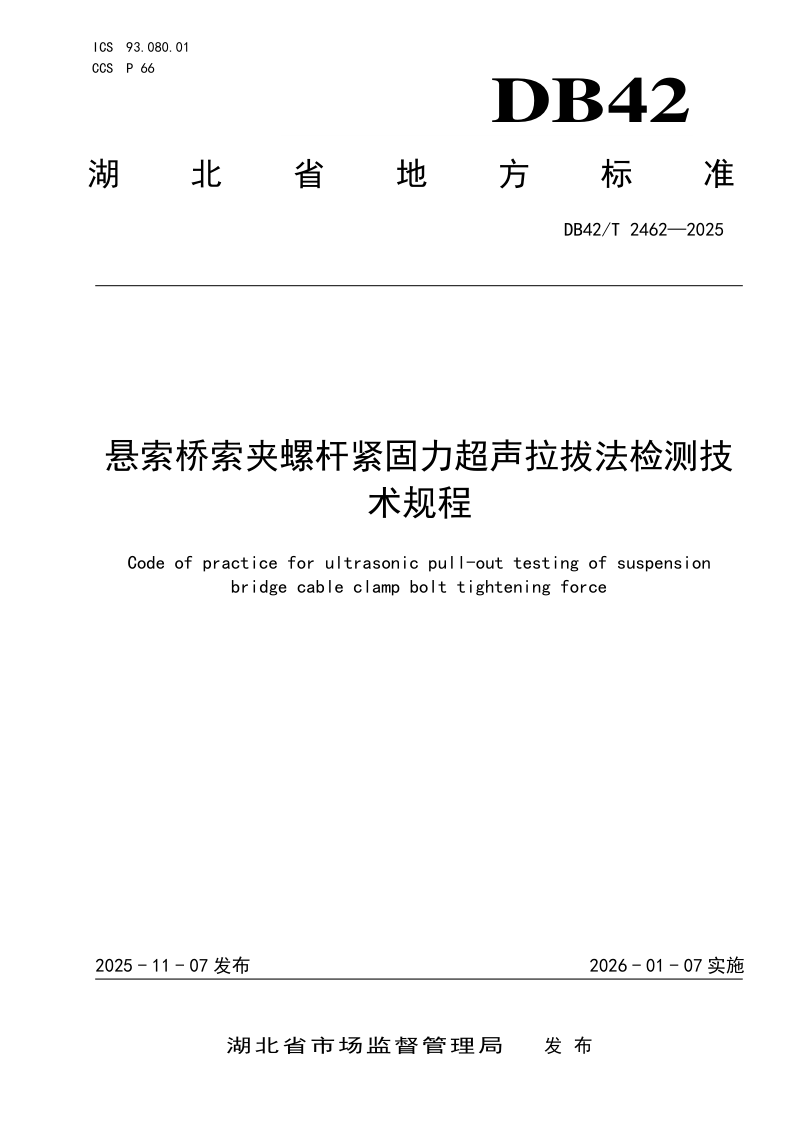

湖北省《悬索桥索夹螺杆紧固力超声拉拔法检测技术规程》DB42/T 2462-2025

本规程规定了悬索桥索夹螺杆紧固力超声拉拔法检测的技术要求，涵盖检测原理、系统构成、工作流程、结果分析及报告编制等关键环节。本规程的核心在于利用超声脉冲传播的声时特性与张拉力之间的线性关系，通过分级张拉获取声时-张拉力曲线，依据螺母松动前后曲线斜率变化所对应的交点来精确推算螺杆紧固力。本规程对检测系统的张拉设备、超声测量仪器及分析处理软件均提出了具体性能指标与操作规范，并详细规定了从资料收集、设备调试、预张拉到正式检测的完整作业流程，确保检测数据可靠、过程安全。本规程适用于悬索桥及斜拉-悬索协作体系桥的索夹螺杆紧固力检测，为桥梁结构安全评估与管养决策提供了标准化的技术依据。

检测原理与系统构成

本规程确立的检测方法基于胡克定律与超声测长原理，即螺杆在弹性限度内的伸长量与张拉力呈线性关系，而超声声时又与伸长的量呈线性关系，从而建立起声时与张拉力的映射关系。检测系统由张拉系统、超声测量系统和分析处理系统三部分组成。张拉系统须采用专用液压千斤顶，其额定张拉力应大于设计张拉力的1.2倍，并保证持荷稳定；超声测量系统对声波探头的频率、直径及安装位置有严格要求，需确保声时数据精准采集。

工作流程与操作要点

检测工作流程遵循“检测前准备、现场检测、结果分析”的严谨步骤。现场检测前须完成资料收集、设备调试及预张拉，预张拉旨在校验张拉力与声时是否存在线性比例变化。正式检测时需对螺杆进行多级张拉，螺母松动前后均不少于四级，实时记录每级张拉力与对应的声时。数据分析时，通过线性拟合螺母松动前后两段斜率不同的声时-张拉力曲线，取其交点对应的张拉力值，并除以修正系数，最终得到螺杆紧固力，用于评判其是否满足不低于0.7倍设计张拉力的技术规范要求。

检测报告与标准实施

本规程规定检测报告应包含工程概况、检测目的及依据、检测设备、检测内容、检测结论与技术建议等主体内容，并明确了工程概况需涵盖桥梁主要技术指标与被测索夹位置图。报告结论部分需阐述异常现象、总体检测结果及不符合要求需二次张拉的螺杆信息。此外，本规程还对标准在工程检测、养护领域的实施路径、人员培训、安全检查以及实施后的效果评价和信息反馈机制作出了指引，以推动标准的有效落地与持续完善。
