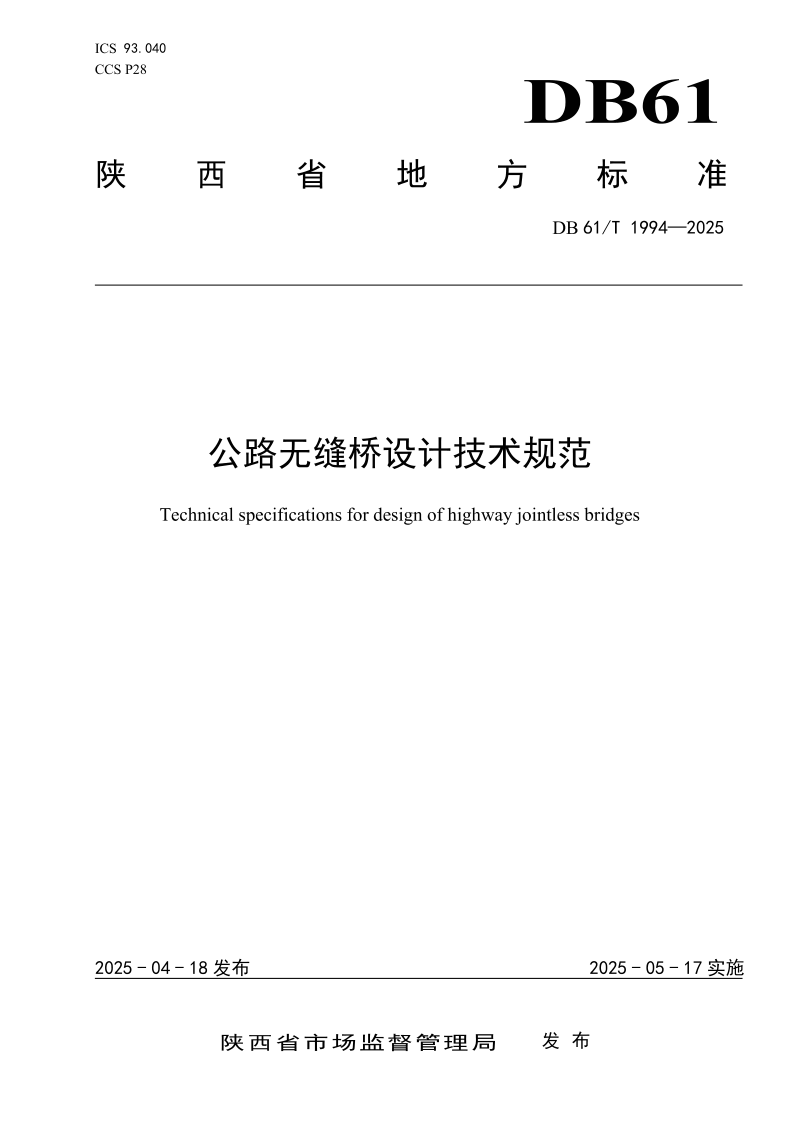

陕西省《公路无缝桥设计技术规范》DB61/T 1994-2025

本规范规定了公路无缝桥在材料选用、结构与构造设计、计算与验算等方面的技术要求。本规范适用于公路无缝桥的设计工作，将无缝桥划分为整体桥、半整体桥与延伸桥面板桥三种类型，并分别对其适用跨径、斜交角度及坡度等条件给出了明确规定。本规范详细提出了混凝土、钢材及其他关键材料的强度等级与性能指标，针对不同桥型规定了桥台节点连接、桩基刚度弱化、台后排水及引板与枕梁设置等构造措施。在计算与验算方面，本规范强调了温度作用、台后土压力及引板约束效应的精细化分析，并对承载能力极限状态和正常使用极限状态下的验算内容与方法作出了系统要求，旨在为陕西省公路无缝桥的设计提供标准化依据。

无缝桥分类与适用范围

本规范将无缝桥分为整体桥、半整体桥和延伸桥面板桥三类，并限定了各自的适用条件。整体桥宜用于跨径总长不大于60米、斜交角不大于30度的直桥或弯桥；半整体桥宜用于跨径总长不大于90米、斜交角不大于20度的直桥或弯桥；延伸桥面板桥则适用于全长不超过90米、斜交角不大于30度的直桥或弯桥。所有类型均要求桥面纵向坡度不大于5%。

关键材料与构造要求

本规范对材料强度有明确要求，主梁及整体、半整体桥台的混凝土强度等级不应低于C40，引板和桩基混凝土不低于C30。在构造上，整体桥台需与主梁刚性连接，并可根据需要采用包布隔离或扩孔填充等方式弱化桩顶刚度；半整体桥台分为悬挂式和支承式，需保证端墙与台身间的变形间隙和防水密封；延伸桥面板桥则需在主梁与桥台背墙间设置伸缩间隙。

计算模型与作用效应分析

本规范要求计算模型应将上部结构、桥台、基础及引板作为整体或关联系统进行分析，充分考虑台后土和桩周土的相互作用。作用效应上，除常规荷载外，特别规定了温度变形、混凝土收缩徐变及车辆制动力引起的纵桥向变形计算，并明确了温度上升和下降时台后土压力的不同计算模式与分项系数取值。桩-土和台-土相互作用可采用土弹簧模拟，其刚度宜通过实测确定。
