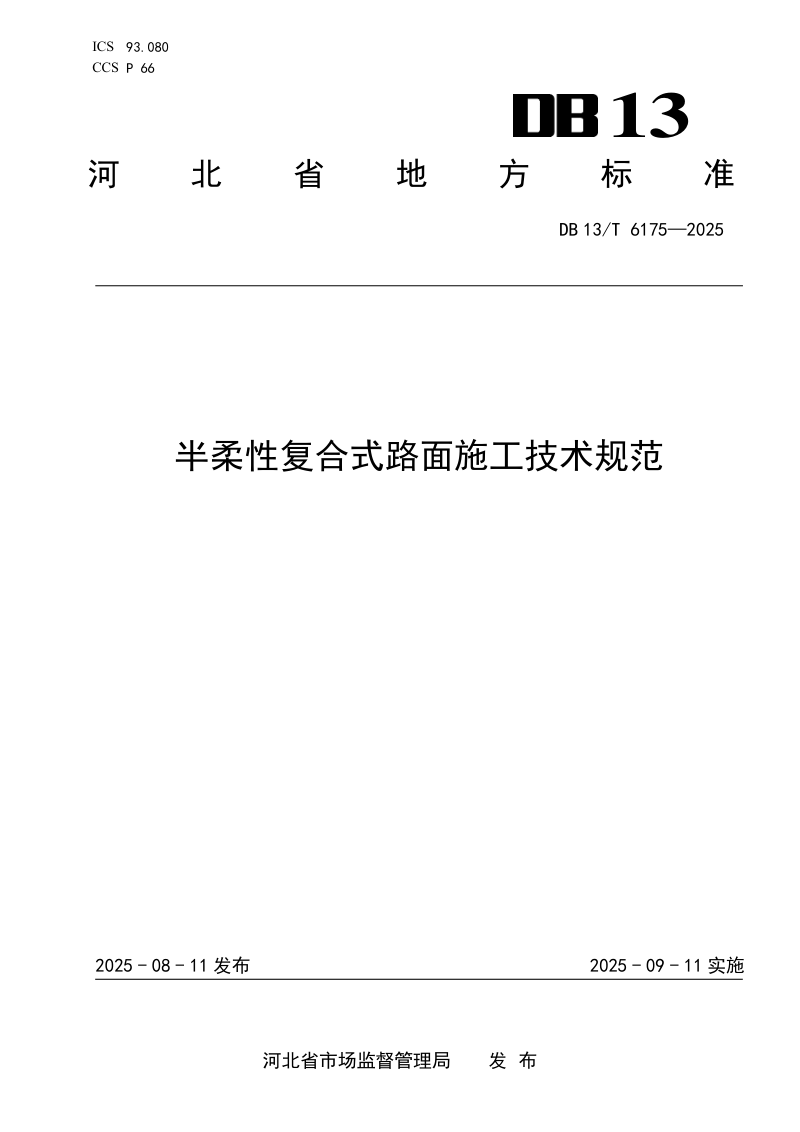

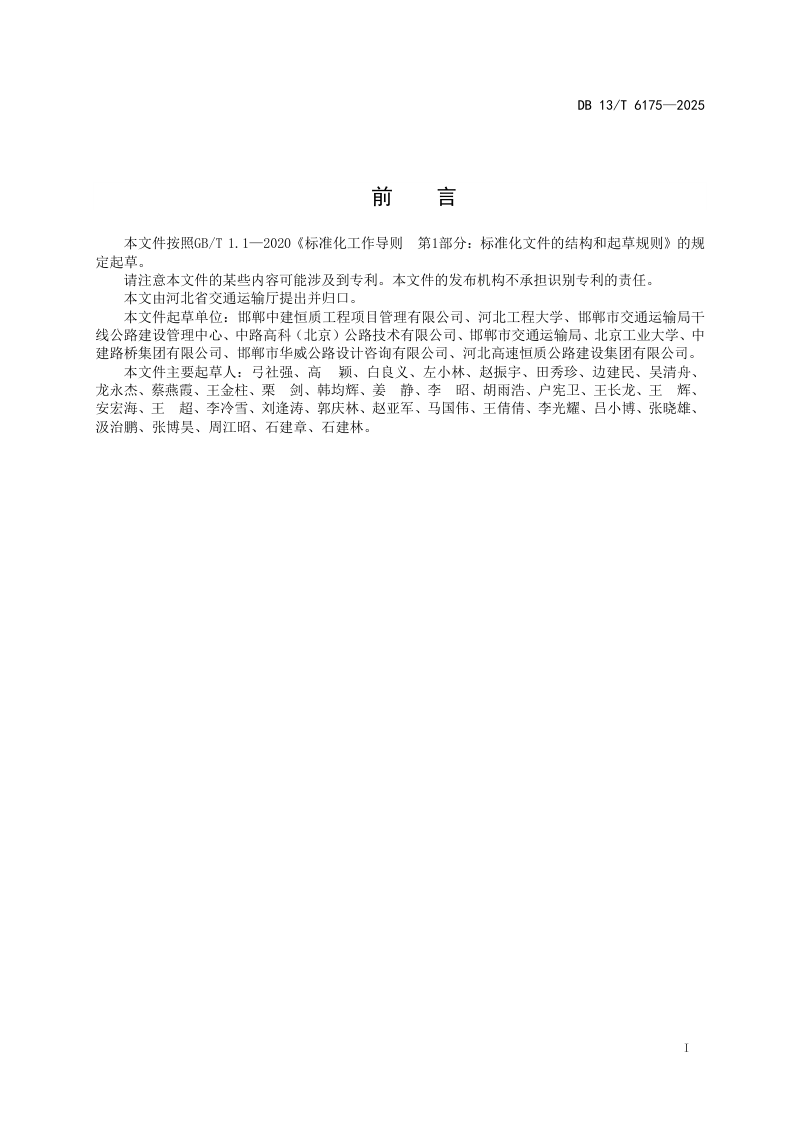

河北省《半柔性复合式路面施工技术规范》DB13/T 6175-2025

本规范系统规定了半柔性复合式路面的材料选择、配合比设计、施工工艺及质量控制等全过程技术要求。半柔性复合式路面是在碾压成型的大空隙母体沥青混合料中灌注高性能灌浆料形成的复合路面，兼具沥青路面的柔性与水泥路面的刚性特征。本规范明确了母体沥青混合料的级配与空隙率要求、灌浆料的流动度与强度指标，以及灌注率、构造深度等关键控制参数，并对拌和、运输、灌注、抹面、养护等施工环节提出了详尽的操作规定，适用于重载交通、长大纵坡、公交车道及交叉口等易发车辙路段的路面工程。

材料与配合比设计要求

本规范对母体沥青混合料和灌浆料的原材料技术指标均作出明确规定，其中母体沥青混合料采用马歇尔设计方法，通过析漏与飞散试验确定最佳油石比，确保目标空隙率达到20%至30%；灌浆料以水泥、粉煤灰、砂和外加剂等配制，水胶比控制在0.55至0.65之间，聚合物改性剂掺量宜为3%至6%，流动度、强度及膨胀率等性能指标须满足特定技术表格要求。半柔性复合式路面材料成型后应检测稳定度、抗压强度和灌注率等综合性能。

施工工艺与控制要点

母体沥青混合料的摊铺碾压采用12t钢轮压路机静态碾压2至3遍，压实度需达到实验室标准密度的98%，压实成型后须封闭交通。灌浆料施工须在母体路面温度降至50℃以下且干燥状态下进行，采用厂拌法拌和运输，单次出料方量不低于1.5m³。灌注时需配合橡胶刮板摊铺和小型平板振动设备辅助渗透，单次施工时间控制在20分钟以内，随后及时抹面或扫刷处理，使构造深度达到0.5mm至1.0mm，摩擦系数不低于0.5。灌注完毕后须覆盖养生不少于7天，特殊条件下试块抗压强度超过5.0MPa方可开放交通。

质量管理与验收标准

施工前须对各类原材料、机械设备进行全指标检测与调试标定，施工过程中按规定的频率对母体沥青混合料铺筑质量、灌浆料流动度及灌注后路面质量进行动态监测。交工验收阶段除符合本规范表格中的检查项目与允许偏差外，还应满足JTG F40的相关规定，确保半柔性复合式路面的路用性能与耐久性达到设计要求。
