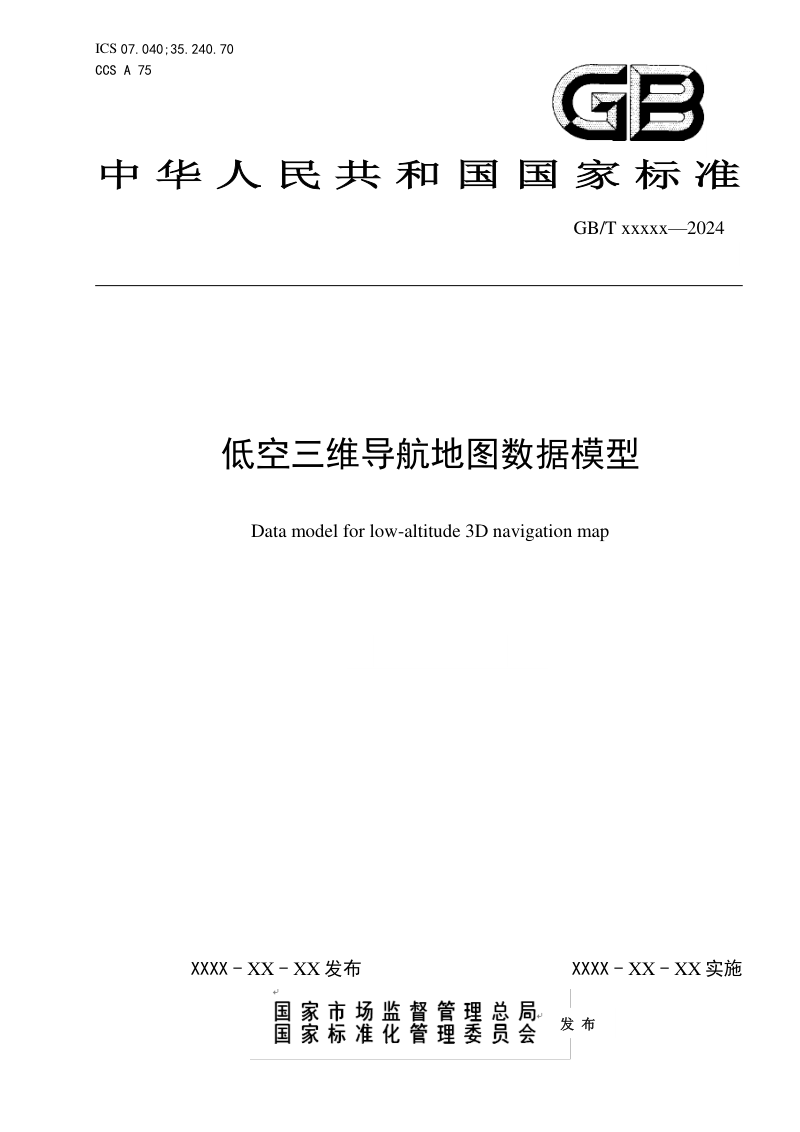

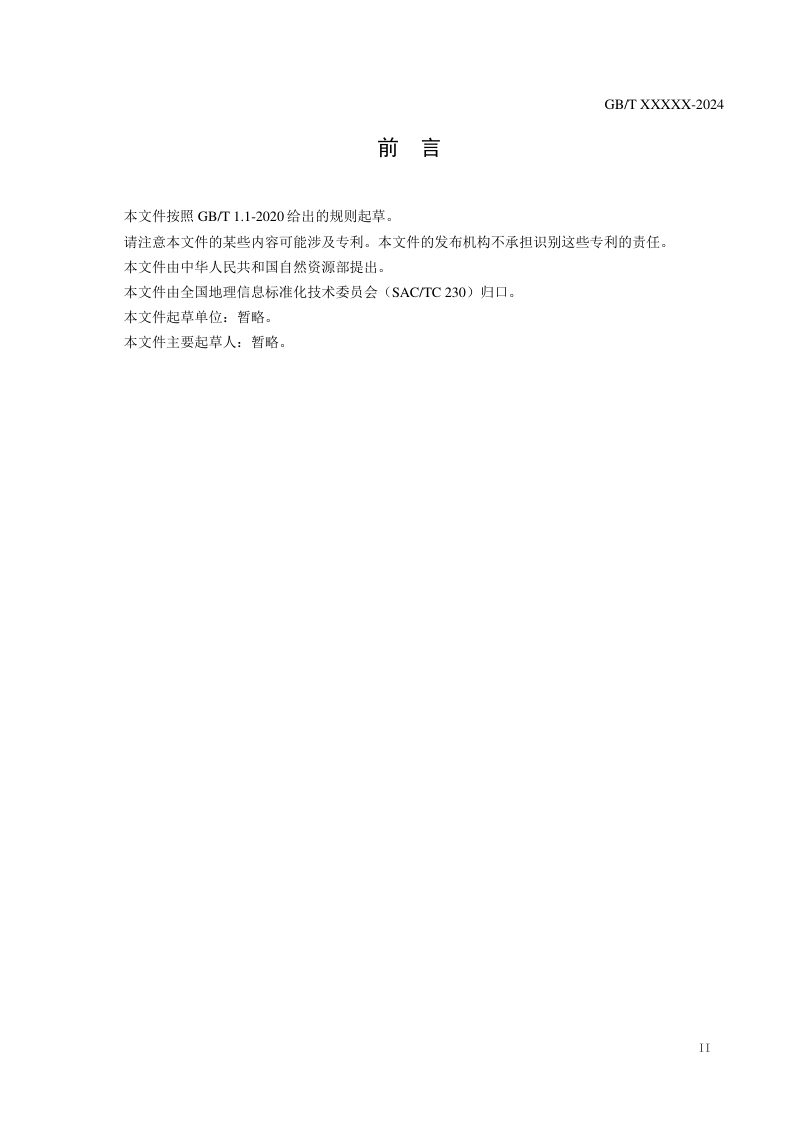

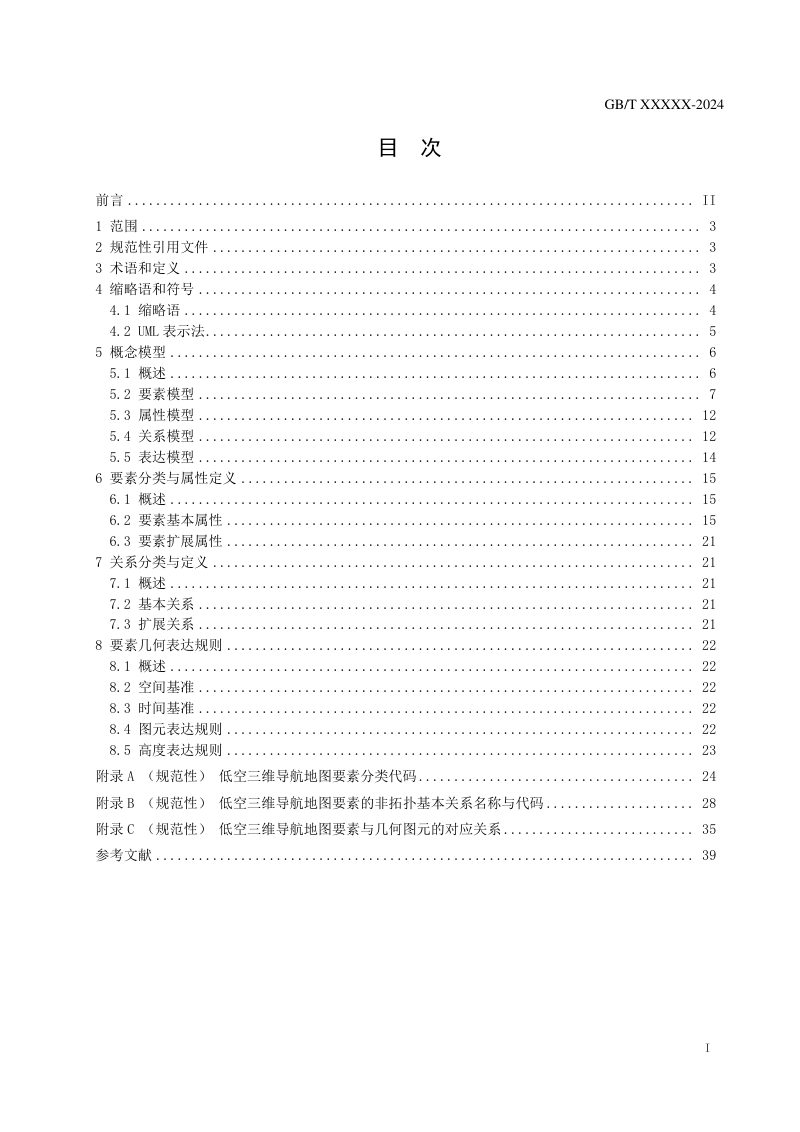

《低空三维导航地图数据模型》征求意见稿

本规范确立了低空三维导航地图数据的概念模型、要素分类与属性定义、关系分类与定义以及表达规则。本规范以支持低空交通导航、交通管理与位置服务为核心目标，聚焦于低空航路及相关信息的组织与表达，不涉及数据的具体内容。整体数据模型由要素模型、属性模型、关系模型和表达模型四大板块构成，形成了一套完整的逻辑框架。在要素层面，本规范将现实世界抽象为低空环境要素、低空功能要素和低空航路要素三大类别，并明确了各类要素的构成与内涵；在属性层面，规定了基本属性与扩展属性的描述方法；在关系层面，定义了要素间的拓扑与非拓扑关联；在表达层面，则对几何图元、空间基准、时间基准及高度表达规则作出了统一规定。

概念模型总览

本规范构建的数据概念模型以要素为核心，每个要素由唯一标识码标识，可具备零个或多个属性，并可通过关系与其他要素关联。要素分为拓扑要素与非拓扑要素、简单要素与复杂要素，其几何信息采用简单图元与复合图元进行表达，为低空三维场景的数字化描述提供了统一框架。

要素分类体系

本规范将低空三维导航地图要素系统划分为三大类：环境要素描述影响飞行的地面与低空设施场景，包括建（构）筑物、道路、水系等设施环境，以及兴趣点、地形、气象、电磁等场景环境；功能要素涵盖起降点、飞行控制空域、能源站、助航设施等管理与服务资源；航路要素则定义了飞行器在三维空间中的可飞行线性空域，包括航路中心线、结点、转弯点及三维包络等核心概念。

属性与关系定义

本规范规定要素的性质通过属性描述，属性分为简单属性与复合属性，并区分为基本属性和可自定义的扩展属性。关系则表达要素之间的有意义的联系，分为拓扑关系与非拓扑关系两类，其中航路中心线要素间需建立严格的拓扑连通关系，以保障导航路径的连续性。

几何表达规则

本规范要求空间基准采用2000国家大地坐标系和1985国家高程基准，时间基准采用公元纪年和北京时间。要素几何可采用点、线、面、体等图元及它们的组合进行表达，并支持绝对高程值、相对高程差和栅格等多种高度表达方式，以适应不同应用场景的精度与效率需求。
