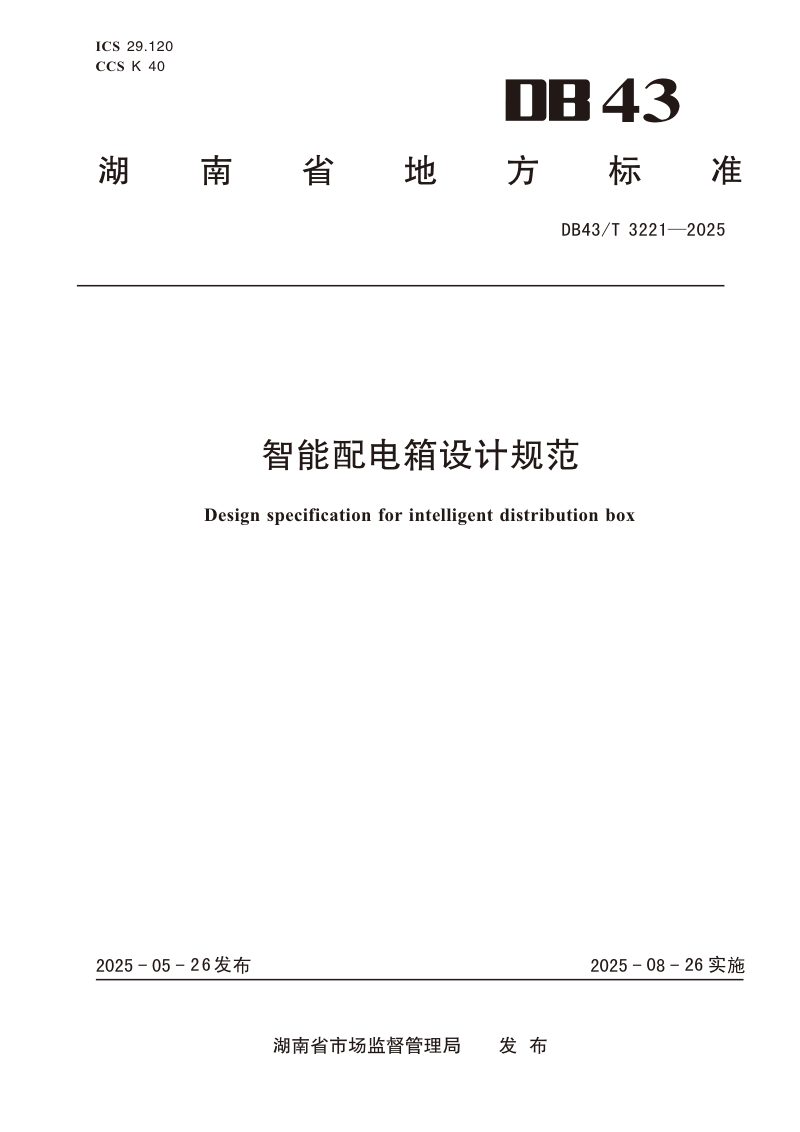

湖南省《智能配电箱设计规范》DB43/T 3221-2025

本规范是针对户内应用的智能配电箱设计而制定的湖南省地方标准，规定了该类设备的环境设计要求与设计技术要求。本规范适用于交流频率50Hz、对地额定电压不超过300V、配电箱额定电流及出线电路额定电流均不超过63A且具备电力参数采集和负荷控制功能的智能配电箱。本规范将智能配电箱定义为集成智能单元、低压开关设备及辅助设备的成套装置，具备测量、控制、保护、通信与电能分配功能。在技术内容上，本规范从基本规格、结构设计、功能设计和性能设计四个维度提出系统性要求，结构方面对防腐蚀、绝缘材料、外壳防护、电气间隙及电击防护等作出规定，功能方面涵盖测量监测、五类用电安全保护、远程控制、事件记录、历史数据存储及通信能力，性能方面则明确了电参量测量准确度、计时准确度、功耗、温升极限及电磁兼容性等关键技术指标，为智能配电箱的设计提供了完整的技术依据。

功能设计核心要求

本规范要求智能配电箱应具备全面的测量与监测能力，可实时采集电压、电流、有功功率、频率等运行参数，对三相回路还需测量无功功率、视在功率及功率因数，并记录各回路的电能量数据。在保护功能方面，须集成漏电保护、短路保护、过流保护、过压保护和欠压保护五类用电安全防护，同时支持隐患预警与告警信息推送。远程控制方面，各馈电回路应支持远程实时跳合闸，并能根据用电情况调整保护及告警参数。

数据记录与通信规范

本规范对智能配电箱的数据管理能力提出明确要求，事件记录须涵盖失压、过压、过流、停上电及校时事件，故障与告警信息应包含时间、电压、电流、功率等关键参数。历史数据存储应支持电压、电流、频率、有功功率等六类数据的任意组合，记录间隔可在1分钟至60分钟范围内设置，默认15分钟，且存储空间应确保不少于365天的数据容量。通信方面须支持与用电设备及系统云平台的双向信息交互。

性能指标与安全可靠性

本规范对智能配电箱的性能设计做出严格规定，电参量测量准确度须符合相关国家标准，时钟计时准确度在常温下优于±0.5秒/24小时。功耗控制方面要求待机功耗不超过3W，单路断路器跳合闸功耗不超过4W，合闸时间不大于3秒。同时，本规范对介电性能、温升极限、过电压与欠电压动作特性、过电流与剩余电流动作特性、短路保护及电磁兼容性均明确了应遵循的对应标准条款，以确保设备在各类工况下的安全可靠运行。
