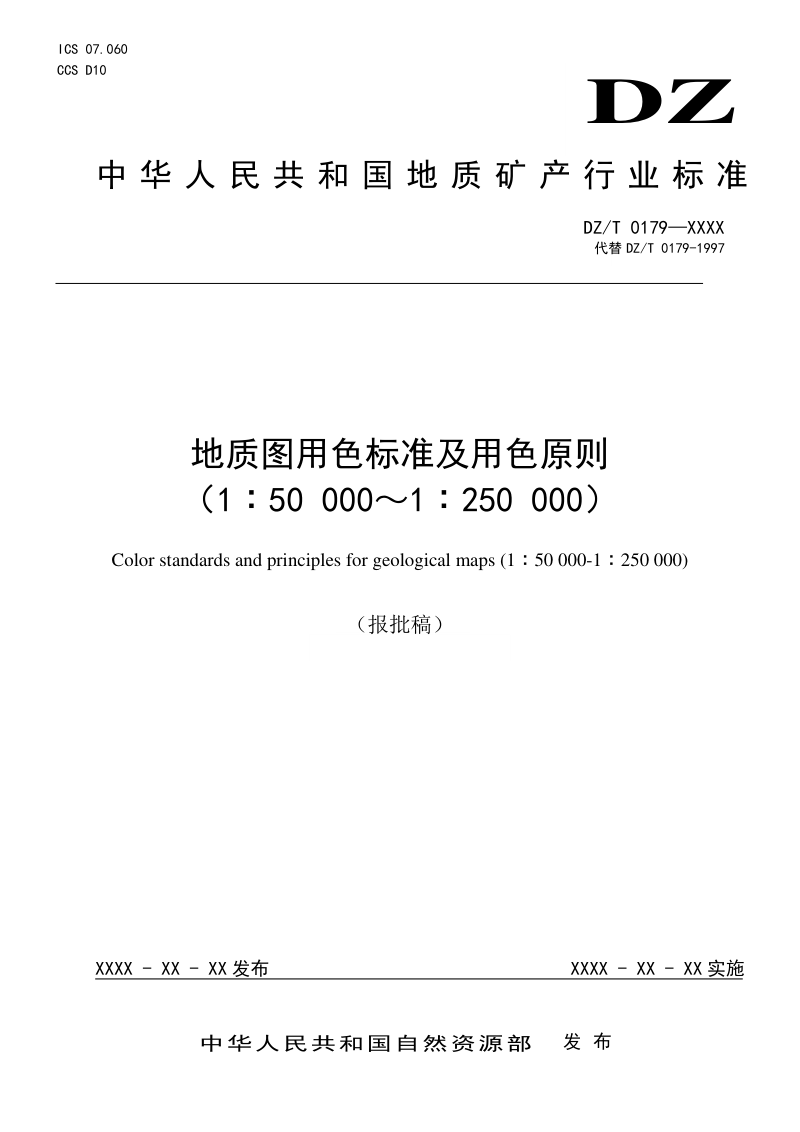

《地质图用色标准及用色原则（1∶50 000~1∶250 000）》（报批稿）

本规范规定了1∶50 000至1∶250 000比例尺地质图的用色标准与原则，适用于陆域范围内地质图件的设计、数字填图、数据建库及编制出版印刷全过程。本规范以CMYK四色色彩模式为基础，同时标注相应RGB色值，取代了传统的专色印刷工艺，实现了从数字制图到印刷输出的色彩一致性。本规范系统构建了覆盖地层、侵入岩、火山岩、变质岩、特殊岩石单位及其他地质地理要素的多层级用色体系，并遵循“年代由新到老、颜色由浅淡到深暗”的基础色相原则，通过推荐色与备选色相结合、基础面色与网纹花纹相叠加的方式，使地质体色块区分度明显、层次清晰，提升了地质图设色的科学性、实用性与艺术性。

多层级地质体用色框架

本规范针对不同地质体类型分别制定了差异化的设色方案。地层以年代地层单位（宇、界、系、统、阶）为核心，按国际地层表原则设色，跨时代地层单位以老地层颜色为底叠加新地层网纹表达，非正式地层单位则在相应年代色上叠加岩性花纹或代号。侵入岩按岩石类型赋予不同色系，再按时代设色并叠加岩性花纹，涵盖酸性至碱性岩、煌斑岩、碳酸岩及脉岩等。火山岩以所属年代地层色为底叠加岩性花纹，潜火山岩则以相应时代侵入岩颜色为底叠加专用网纹。

数字化制印与网纹设计规范

本规范明确了数字制图及印刷的技术参数要求，规定出版印刷须采用CMYK色彩模式，并固定了青、品红、黄、黑四个基本色的加网角度及不同纸张条件下的印刷网线数标准。网纹设计方面，本规范设计了地层、跨时代地层、侵入岩、潜火山岩、变质深成岩、混合岩、高压-超高压变质岩、混杂岩等多类专用网纹共三十余个，并规定了网纹的基本单元构成、比例控制参数及用色，使地质图在不增加基本用色的前提下，通过网纹层次增强图面表现力。

灵活的选用原则与检验方法

本规范设立了系统而灵活的选用原则，允许在使用推荐色标无法拉开色差时从备选色标中选取，并规定非正式单位可突破常规用色习惯，根据图面特点设计用色；对于大于本文件比例尺范围及特殊地区填图，亦允许参照本文件选色并作适当调整。检验方法上，本规范要求通过高倍放大镜和密度计监测制版印刷质量，并在日光条件下目视对比颜色标准，确保色相均匀、套印吻合、图面洁净。
