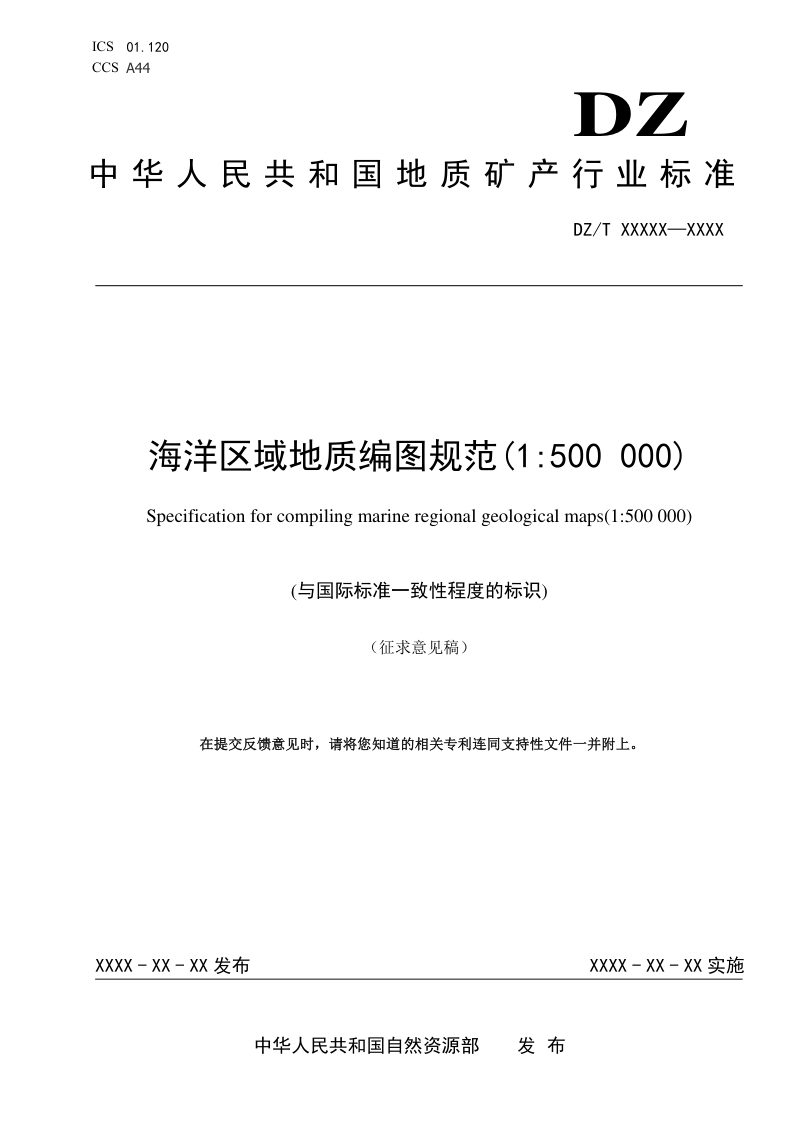

《海洋区域地质编图规范(1：500 000) 》（征求意见稿）

本规范确立了1：500 000海洋区域地质系列图件的编制技术要求，涵盖水深地形图、地貌图、空间重力异常图、磁力ΔT异常图、沉积物类型图及第四纪地质图六大核心图种。本规范以地球系统科学理论和现代沉积学理论为指导，秉持客观真实、突出重点、科学美观的基本原则，系统规定了各类图件的目的任务、数据资料处理、表示方法、编图程序及质量控制的完整流程。编制工作须依托实测数据与收集资料的融合分析，经过资料处理、地理底图编制、编图细则编写、图件编制与说明书编写等标准化程序，最终形成能够综合反映海洋基础地质情况的系列成果，为海洋权益维护、矿产资源勘查、海防建设及重大工程提供基础性图件支撑。

总体框架与数据基础

本规范统一了六类专题图件的编制原理与方法体系，明确采用2000国家大地坐标系（CGCS2000）和墨卡托投影作为统一数学基础，要求依据数据精度评价和融合处理原则，优先使用现势性好、精度高的实测数据，并对非实测资料进行坐标转换与误差校正。地理底图要素、图幅分幅与编号均遵循现行国家和行业标准，确保系列图件的系统性、可比性与规范性。

图种编制核心要求

本规范对六类图件分别作出了精细化规定。水深地形图以等深线和水深点为核心，按水深区间设定差异化的等深线间距并采用分层设色晕渲表示；地貌图依循“分级分类、成因与形态结合”原则，将地貌单元划分为四级，以逐级设色与图斑轮廓表达各级地貌空间配置；空间重力异常图与磁力ΔT异常图强调三统一处理和数据拼接技术，通过等值线追踪和色阶渲染直观反映重磁场特征；沉积物类型图基于粒度分析和谢帕德分类法，综合实测与收集数据进行类型图斑的界定与衔接；第四纪地质图则整合沉积物成因类型、地层划分、活动断层等要素，并须附综合地层柱状图与地质剖面图，形成综合性解释图件。

编图流程与质量控制

本规范构建了从资料收集与分析、编图细则编写、作者草图编制、作者原图编制到编稿原图编制的全链条操作路径。每一图种均须在充分评估资料精度与完备性的基础上，通过内部评审、专家组初审和终审三道质量控制节点，确保数学基础精确、图面要素完备、符号注记规范、图式图例正确、图廓外整饰齐全。编稿原图完成后一般不得再有重大修改，说明书作为图面内容的必要补充，应简明扼要地阐述数据来源、编制方法与区域地质特征。
