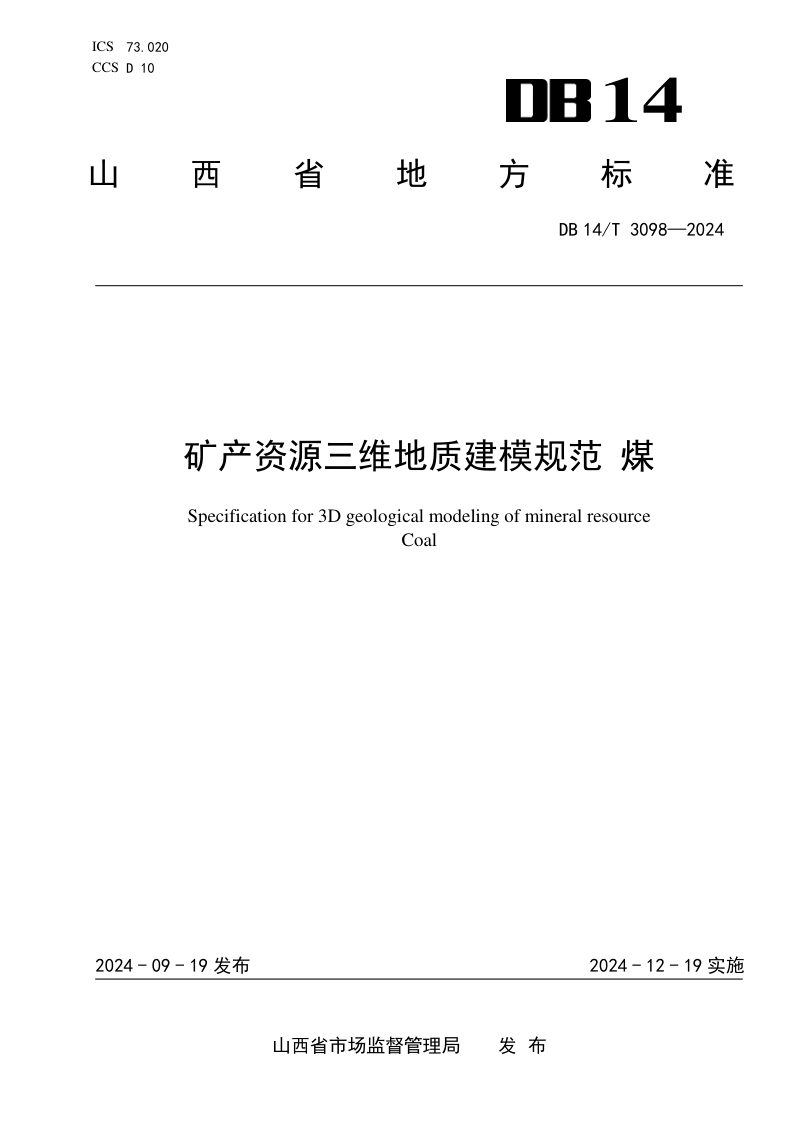

山西省《矿产资源三维地质建模规范 煤》DB14/T 3098-2024

本规范确立了山西省煤炭资源三维地质建模的统一技术要求，旨在为勘查区内地质信息提供规范化的数字化载体。本规范全面规定了三维地质建模的基本要求、多源数据汇集与标准化处理、主题数据库建设、三维地质结构模型与属性模型的构建方法，以及模型质量控制与成果管理等核心环节。本规范适用于山西省煤炭资源勘查与开发过程中的三维地质建模、质量监控及成果验收，强调模型须同时包含表达地质体空间形态的结构模型和反映内部物性参数分布规律的属性模型，并明确了从工作程序、数据三维化、模型构建到检查修正的全流程操作准则，以确保模型的质量安全、精度可靠及实用性强。

建模工作流程与基本要求

本规范明确了三维地质建模需遵循从目标确定、数据收集、标准化入库到模型构建与应用的完整工作程序。建模数据应涵盖基础地理、基础地质、勘查工程、地球物理及开发动态等多源信息，并在统一的国家大地坐标系和高程基准下进行处理。基本要求规定，所建模型必须包含采用面元数据结构表达的三维地质结构模型和采用体元数据结构表达的三维地质属性模型，同时选用的建模软件需具备多源数据管理、复杂结构自动生成、动态修正及支持Geo3DML标准交换格式等能力。

数据汇集与主题数据库构建

本规范要求对勘查与开发过程中形成的各类原始数据、图件和报表进行系统整理和分类，并对纸质资料进行矢量化处理，统一地层名称、符号及地质认识。在此基础上构建主题数据库，该数据库须存储和管理结构化、半结构化及非结构化数据，采用统一的空间数据编码体系，集成空间与属性数据，并包含元数据以实现数据溯源，支持随勘查进展持续补充数据。

三维地质模型构建与检查

本规范规定模型构建需根据勘查程度选择适合的方法，如钻孔数据建模或多源数据融合建模。先对各类空间数据实施三维化，再依次构建表达地表、构造、地层和煤层等对象的结构模型，并在不同剖面间通过形态对比或增加辅助线处理煤层分支与尖灭。属性模型则依托结构模型划分体元，通过赋值或插值方法赋予煤岩特征、工业分析等地质参数。模型初步建成后，须通过平剖面图切、虚拟钻孔等手段检查其空间拓扑关系、地质体边界与属性的叠加一致性，对未通过检查的模型需从结构层开始修正。

模型质量控制与成果管理

本规范建立了从合规性、合理性、准确性、完整性四个维度开展内部质量检查的评价体系，检查后须对模型进行整饰和轻量化处理。建模成果包含说明书和模型数据体，数据体需同时提交原生格式与Geo3DML交换格式。本规范强调三维地质建模是动态过程，要求采用时序版本和建模版本管理的方式，随勘查程度提高对主题数据库和模型进行持续迭代更新与维护，并按规定归档，所形成的应用成果也应纳入版本管理。
