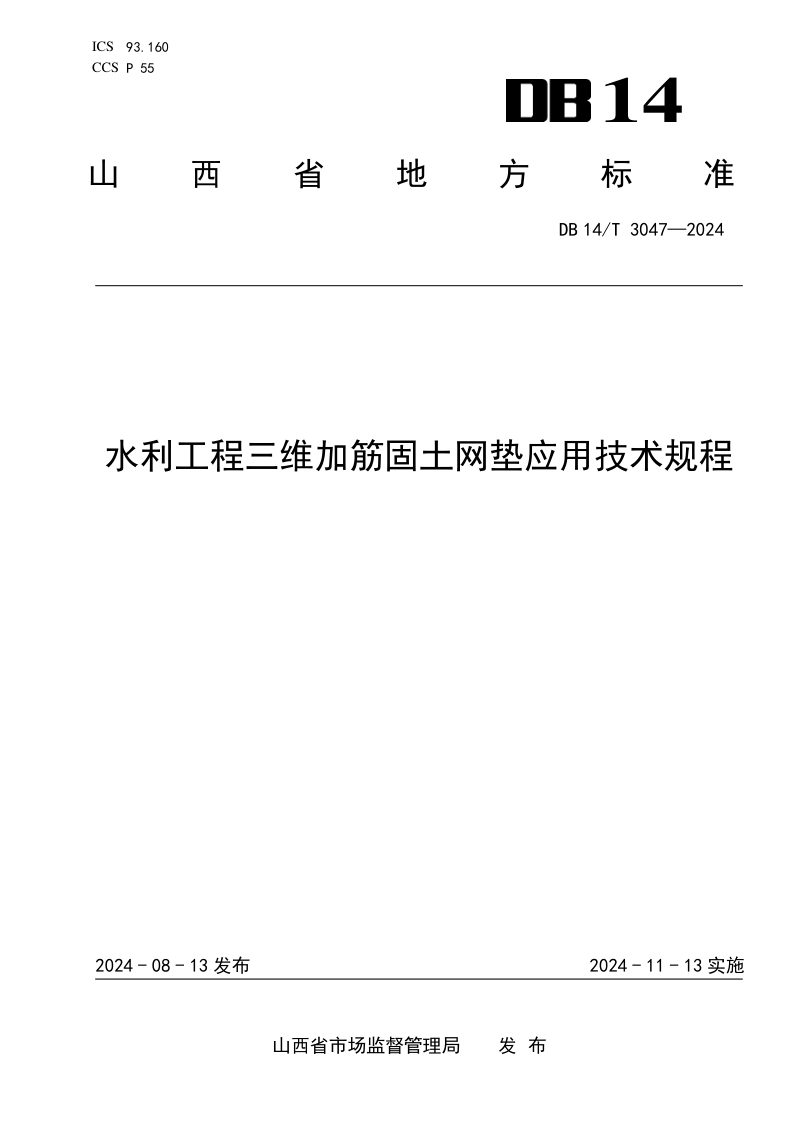

山西省《水利工程三维加筋固土网垫应用技术规程》DB14/T 3047-2024

本规程系统规定了三维加筋固土网垫在水利工程中的应用技术要求，涵盖材料选择、设计方法、施工流程及质量检测评定等全过程。该结构由加筋网片与丝瓜网络状聚合物网垫组合而成，兼具防冲、固土与辅助绿化的功能。本规程明确了加筋网片、聚合物网垫及反滤土工布的性能指标与选型依据，提出了荷载、稳定及强度等方面的设计计算方法，并对坡面清理、网垫铺设、锚固施工等关键工序作出规定，同时建立了以检验批和单元工程质量评定为主的质量控制体系，为山西省水利工程边坡防护提供了标准化的技术依据。

材料选择与结构组成

本规程详细规定了三维加筋固土网垫的材料构成，其核心由加筋网片和聚合物网垫两部分组成。加筋网片可选用六边形双绞金属格网或土工格栅，其物理力学性能须符合相应表格的规定。聚合物网垫是以高分子聚合物为原料制成的丝瓜网络片状结构，性能须满足抗腐蚀、耐老化及阻燃要求。对有绿化需求的工程，反滤土工布应采用打孔型长丝反滤土工布，并规定了其物理力学性能指标。

设计要点与施工流程

本规程要求防护边坡坡面必须为稳定边坡，并按功能需求选择不同的组合结构型式。设计时需重点考虑水环境条件与地质条件，合理选型并确定锚固钉布置，锚固钉采用梅花形布置且间距排距不大于1.5米。施工流程包括坡面清理整修、土工材料铺设和网垫锚固等步骤，铺设方向须顺坡进行，幅间搭接宽度不小于15厘米，并用钢丝绑扎固定。护坡压顶宜采用混凝土或浆砌石结构，压脚宜采用格网石笼等结构，确保结构整体稳定。

质量检测与评定要求

本规程对固土网垫本身及施工质量均提出了检测与评定标准。固土网垫进场后以每10000平方米为一个检验批进行抽检，抽检组数按相关标准执行。施工质量检测项目涵盖坡面清理、铺设搭接及锚固效果等方面。工程质量评定依据水利水电工程施工质量检验与评定规程执行，并制定了三维加筋固土网垫单元工程质量评定表，确保工程质量的可控与可追溯。
