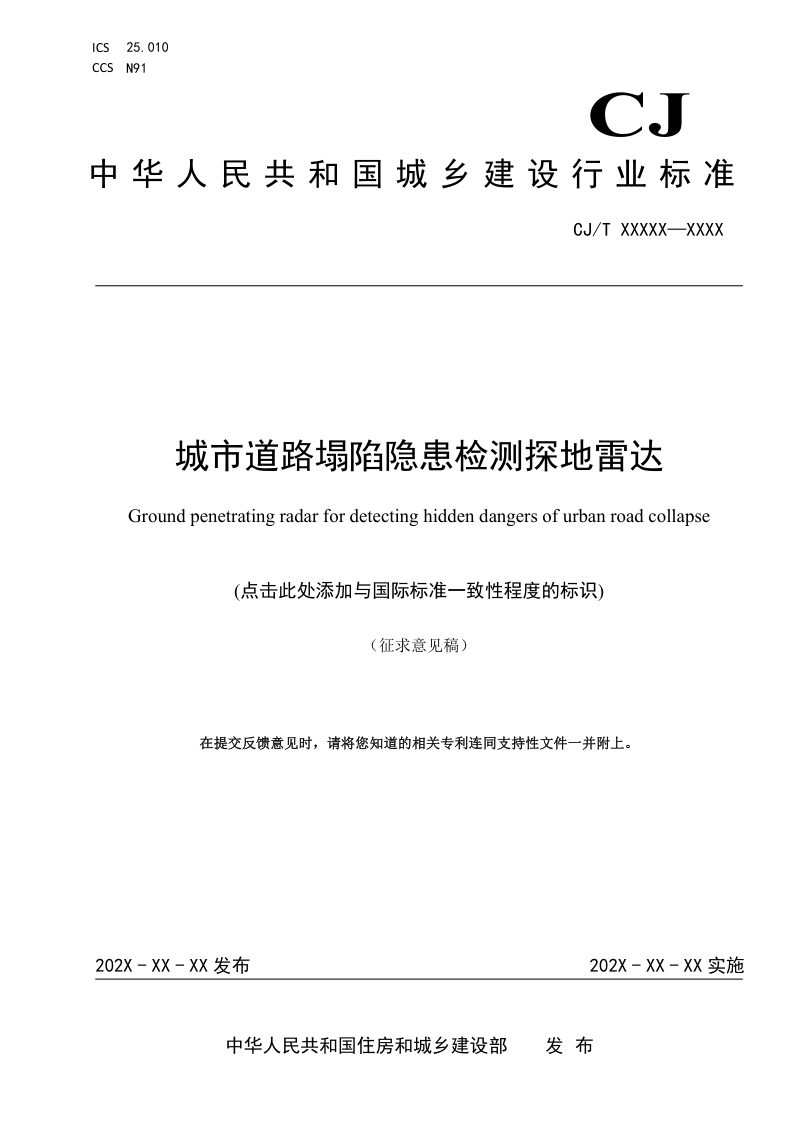

《城市道路塌陷隐患检测探地雷达》（征求意见稿）

本规范规定了城市道路塌陷隐患检测探地雷达的全链条技术要求，涵盖使用条件、系统组成、性能指标、试验方法、检验规则及标志包装储运等环节。本规范明确探地雷达作为通过发射与接收高频电磁脉冲实现地下目标体无损连续检测的设备，重点对三维探地雷达的通道数量与间距提出界定标准。在技术层面，本规范系统提出了检测信噪比、天线主频偏差、探测深度、探测速度及分辨率等关键性能参数的量化指标，并配套了从外观检查到环境适应性的一整套试验验证方法。同时，本规范统一了数据采集与解译成果的输出格式，为设备的研制、检验与工程应用提供了标准化依据。

系统构成与软件功能

本规范要求探地雷达系统由数据采集、供电、数据传输、空间定位、影像记录等硬件及配套软件与专项作业车组成，并规定供电系统须支持单次连续作业不少于4小时，定位系统可采用GNSS、CORS或测距轮等方式。

关键技术指标

本规范对探地雷达的性能设定了明确的量化门槛，要求检测信噪比不低于66dB，天线主频偏差须控制在15%以内。根据天线形式不同，二维与三维雷达在特定介质条件下分别应达到不小于5米及3米的探测深度，且车载探测速度不得低于40km/h。针对不同深度与天线主频，本规范还规定了水平及垂直分辨率的具体下限，例如400MHz天线对空洞的垂直分辨率不应低于0.3米。

环境适应性验证

为确保设备在复杂工况下的可靠性，本规范规定了雷达须在-20℃至50℃及高湿度环境中正常工作，并对其在温度变化、振动及连续24小时运行条件下的波形漂移与相位偏差设定了严格的允许范围。此外，本规范要求整机防尘防水等级不低于IP65，并给出了相应的环境试验方法，以验证设备对城市道路车行道及人行道工况的适应性。
